Примечание
Полярность относится к питанию постоянного тока: один из проводников положительный (+), другой отрицательный (- «земля» на плате контроллера). Указаны действия, при которых необходимо учитывать полярность: обратите пристальное внимание и убедитесь, что положительный и отрицательный проводники находятся в правильных местах, прежде чем подавать питание на принтер!
Процедура
Питание контроллера и настройки перемычек
- Оплетите провода привода экструдера.
- Оплетите пары проводов концевого выключателя.
- Организуйте провода от концевого эффектора. Проволокой привяжите их к ножнам Боудена через равные промежутки времени.

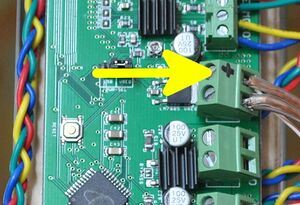

- Найдите клеммы питания на контроллере, обращая внимание на полярность клемм. Идентификацию клемм может быть сложно прочитать — при необходимости воспользуйтесь увеличительным стеклом. Четко пометьте ПОЛОЖИТЕЛЬНУЮ клемму перманентным маркером.

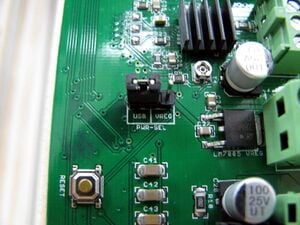

- Убедитесь, что перемычка на контактах выбора источника питания контроллера в середине контроллера принтера установлена так, что крайняя левая пара контактов закорочена (питание контроллера осуществляется через USB), как показано на рисунке.
- Перемычка в нижней части платы позволяет выполнить автоматический сброс контроллера, необходимый для загрузки прошивки. Установите перемычку на оба контакта, чтобы они были закорочены.
Электропроводка
- Провода можно спрятать за платой контроллера и закрепить на стойках стяжками, чтобы все было аккуратно. Закрепленные и хорошо связанные провода с меньшей вероятностью запутаются.
- Подключите двигатели, как показано на рисунке, подключив приводные двигатели к X, Y и Z, как отмечено (обратите внимание, что перестановка X и Y приведет к зеркальному отображению отпечатков). Двигатель экструдера также подключен к контроллеру. Если провода двигателя окрашены иначе, чем показано, пары проводов двигателя, подключенные к полюсам двигателя, можно определить, соприкоснувшись парами проводов двигателя и отметив, требуется ли дополнительная сила для вращения вала двигателя. Пары проводов, повышающие сопротивление вращению, должны занимать соседние клеммы (например, на рисунке показаны пары красно-зеленого и сине-желтого цвета).

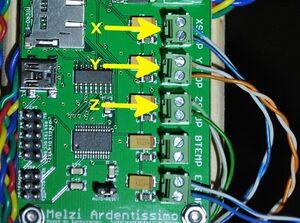

- Подключите провода концевого выключателя к соответствующим осям, например, концевой выключатель над двигателем X прикреплен к конечному выключателю оси X и т. д. Полярность не имеет значения.

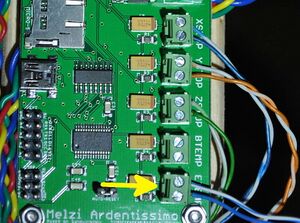

- Подключите термистор горячего конца к соответствующим разъемам на плате контроллера. Нет никаких проблем с полярностью.

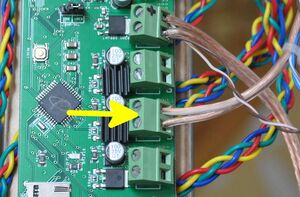

- Подключите силовой резистор горячего конца к соответствующему разъему на плате контроллера (полярность не имеет значения).
- Обратите внимание на маркировку или цвет проводников на силовом кабеле, идущем от цилиндрического разъема. ПОЛОЖИТЕЛЬНЫЙ проводник припаивается к самой большой клемме вверху цилиндрического разъема (отмечено на фото).
- Обратите внимание на цвет провода 24ga, припаянного к красному (ПОЛОЖИТЕЛЬНОМУ) проводу вентилятора охлаждения концевого эффектора.
- ВНИМАНИЕ: Изменение полярности на этом этапе, скорее всего, приведет к разрушению контроллера при подаче питания. Найдите ПОЛОЖИТЕЛЬНУЮ клемму питания на контроллере и прикрепите к ней оба ПОЛОЖИТЕЛЬНЫХ провода от разъема вентилятора и корпуса. Закрепите отрицательные проводники каждого из оставшихся терминалов питания контроллера.
