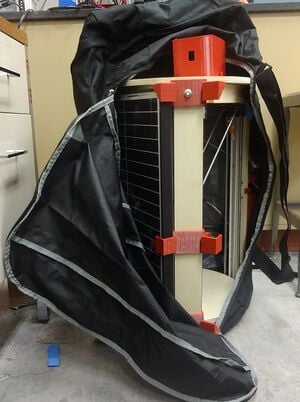

Fig 6 : Imprimante 3D dans un sac Duffel
.jpg)
.jpg)
Introduction
Cette page décrit les modifications apportées à l' imprimante MOST Delta dans le cadre de mon projet de cours d'impression 3D open source MY4777/MY5777/EE4777/EE5777 . Ce projet permet d'utiliser l'imprimante MOST-delta hors réseau grâce à l'énergie solaire. Ces modifications font non seulement de l'imprimante 3D à énergie solaire un outil précieux pour la réduction de la pauvreté et la création de richesses dans les pays en développement, mais elles donnent également à tout passionné d'impression 3D la liberté de transporter en toute sécurité son imprimante vers un camping éloigné ou n'importe quel endroit de son choix. . Les étapes de modifications impliquaient les éléments suivants :
- Dimensionnement du système PV - Système 60 W.
- Élaboration de la nomenclature (BOM).
- Conception et construction d'un système d'alimentation électrique PV (fig.4).
- Conception et impression de supports de panneaux solaires (Pour un transport en toute sécurité dans un sac polochon) (fig.3).
- Conception et impression du support de boîtier de batterie (monté sur la face supérieure du panneau supérieur en contreplaqué)(fig.5).
- Montage de l'alimentation sous la planche supérieure en contreplaqué (côté intérieur).
- Concevoir et imprimer le boîtier du carton Melzi (pour la protection pendant le transport)(fig.6).
- Porte-bobine personnalisé (facile à monter) (fig.2).
Nomenclature
- Panneaux solaires 12 V/1,35 A 25 W x 3 [1]
- Convertisseur Buck Volt 12A/100W 4,5-30V à 0,8-30V DC x 2 [2]
- Batterie Li-ion 20 Ah (comprend PCM avec fonction d'équilibre) [3]
- Sac polochon 36" [4]
- Boulon avec écrous x 3
- LED x 2 [5]
- Commutateurs X 2 [6]
- Diodes x 5 [7]
Fichiers source
- Fichier:Support du panneau 2.stl
- Fichier:Support du panneau 2.scad
- Fichier:Panel 2 titulaire midsection.stl
- Fichier:Panel 2 titulaire midsection.scad
- Fichier:Boîtier de batterie final.stl
- Fichier:Boîtier de batterie final.scad
Outils
- Tourne-écrou de 5,5 mm
- Couteau tranchant de type X-Acto
- Petit tournevis à lame plate
- Tournevis Phillips n°2 (un tournevis électrique est préférable)
- Clé Allen de 1,5 mm
- Clé Allen de 2 mm
- Clé Allen de 2,5 mm
- Foret de 3 mm (1/8")
- Foret de 8 mm (5/16")
- Ruban à mesurer (les grands pieds à coulisse > 300 mm sont préférables), de préférence métrique
- Fer à souder
- Pinces à dénuder et coupe-fils
- Bec effilé ou autre pince
Consommables
- PLA
- Fils de connecteur
Notez que toutes les images du processus peuvent être agrandies en cliquant dessus.
