| Tipo | |
|---|---|
| Autores | Wijnen B. Petersen EE Hunt EJ Joshua M. Pearce |
| Localização | Michigan , EUA |
| Status | Projetado Modelado Prototipado Verificado |
| Verificado por | MAIORIA |
| Anos | |
| Links | https://www.academia.edu/28175221/Free_and_Open_Source_Automated_3_D_Microscope https://onlinelibrary.wiley.com/doi/abs/10.1111/jmi.12433 |
| Arquivos de design | https://osf.io/v2pwa/ Informações de projeto, lista de materiais , etc. |
|---|---|
| Software | Franklin |
| Licença de hardware | CERN-OHL-S |
| Certificações | Comece a certificação OSHWA |

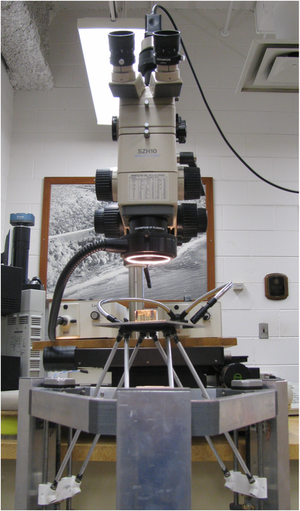

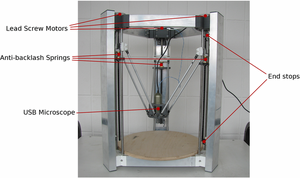

A tecnologia de código aberto não só facilitou a expansão da comunidade científica em geral, como também, ao reduzir custos, incentivou a inovação e o design personalizável. O campo da microscopia automatizada continua sendo um desafio em termos de acessibilidade devido ao alto custo e às plataformas inflexíveis e não intercambiáveis. Este artigo apresenta uma plataforma 3D de baixo custo e código aberto para microscópio. Uma impressora 3D RepRap foi convertida em um microscópio óptico equipado com um suporte personalizado, impresso em 3D, para um microscópio USB. As medições de precisão apresentaram um erro médio de 10 μm na velocidade máxima e 27 μm na velocidade mínima registrada. Os testes de exatidão resultaram em um erro de 0,15%. O equipamento é uma plataforma 3D verdadeira e, portanto, capaz de operar com microscópios USB ou microscópios de mesa convencionais. É maior do que todas as alternativas comerciais e, consequentemente, capaz de gerar imagens de alta profundidade em áreas sem precedentes e geometrias complexas. A repetibilidade é inferior à das plataformas de microscópio 2D, mas os testes mostram que é adequada para a maioria das aplicações científicas. A plataforma de microscópio de código aberto custa menos de 3 a 9% das plataformas comerciais proprietárias mais próximas. Essa acessibilidade extremamente baixa melhora consideravelmente o acesso à microscopia 3D em todo o mundo.
- Este projeto deriva das placas MOST Delta RepRap e MOST Athena RepRap. Para construir o microscópio, siga as instruções básicas para a Athena.
- Software de código aberto: Franklin
- Informações de projeto, lista de materiais, etc.: https://osf.io/v2pwa/ (koios)
Descrição leiga
O conceito de tecnologia de código aberto deriva do modelo de desenvolvimento de acessibilidade e facilidade de uso, possibilitando um ambiente de melhoria contínua e comunicação aberta. Essa abordagem tem o potencial de transformar drasticamente muitos campos de estudo, incluindo o uso de microscópios em pesquisas. A microscopia automatizada é frequentemente um campo desafiador e inacessível devido ao custo e à incompatibilidade das plataformas, a placa plana onde as amostras são colocadas para análise. Este artigo apresenta uma plataforma 3D de baixo custo e código aberto para microscópio. Uma impressora 3D RepRap foi convertida em um microscópio óptico equipado com um suporte personalizado, impresso em 3D, para um microscópio USB. As medições de precisão apresentaram um erro médio de 10 μm na velocidade máxima e 27 μm na velocidade mínima registrada. Os testes de exatidão resultaram em um erro de 0,15%. O equipamento é uma plataforma 3D verdadeira e, portanto, capaz de operar com microscópios USB ou microscópios de mesa convencionais. Por ser maior do que todos os sistemas comerciais alternativos atuais, ele é capaz de gerar imagens de alta profundidade em áreas sem precedentes e geometrias complexas. A repetibilidade é inferior à das plataformas de microscópios 2D, mas os testes mostram que é adequada para a maioria das aplicações científicas. A plataforma de microscópio de código aberto custa menos de 3% a 9% do preço das plataformas comerciais proprietárias mais próximas. Essa acessibilidade extremamente baixa melhora consideravelmente o acesso à microscopia 3D em todo o mundo.
Código para captura rápida de imagem usando Franklin
Por Bas
Veja também
- Plataforma 3D de código aberto para ecossistema de instrumentos científicos de baixo custo
- Laboratório de código aberto
- Construindo equipamentos de pesquisa com hardware gratuito e de código aberto
- Ciência de código aberto
- Óptica de código aberto
- Impressão 3D de código aberto do OSAT
- hardware de código aberto
- Plataforma móvel de código aberto para testes de qualidade da água
- Colorímetro de código aberto
