AEM Elektrolizör kurulumu (3 hücreli versiyon)Contents
Güvenlik Eğitimi Gereksinimleri
- Dr. Pearce Güvenlik Laboratuvarı Turu
- İşçi Sağlığı ve Güvenliği Bilinci
- WHMIS 2015 - İşyeri Tehlikeli Madde Bilgi Sistemi
- Laboratuvar Güvenliği ve Tehlikeli Atık Yönetimi
Güvenlik talimatları
1. Daima gözlerinizi ve cildinizi koruyun
Bu kurulumda 1M KOH çözeltisi elektrolit görevi görmektedir. KOH alkalidir ve tehlikeli sayılmasa da cildi ve gözleri tahriş edebilir. Deriyle uzun süreli temastan kaçının ve elektroliti gözlerinizden uzak tutun. Elektrolit gözlerinize veya cildinize temas ederse derhal bol soğuk suyla yıkayın. Herhangi bir rahatsızlık devam ederse olası sorunları önlemek için tıbbi yardım alın. Problemleri önlemek için,
- Koruyucu eldiven giyin
- Elektroliz sırasında her zaman koruyucu gözlük kullanın.
- Ayrıca vücudunuzu tamamen kaplayan bezler giyin
2. Elektrolizöre her zaman doğru voltajı uygulayın
Bu elektrolizör membranı voltaja karşı oldukça hassastır. Önerilen voltaj hücre başına 2V ve bu kurulum için 6V'dur. Membran hasarına yol açabileceğinden hiçbir durumda bu voltaj seviyesi aşılmamalıdır.
3. Elektrik çarpmasından kaçının
- Elektrikli bileşenleri tutarken koruyucu lastik eldiven giymeyi unutmayın.
- Kurulumda herhangi bir değişiklik yapmadan önce daima ekipmanı kapatın. Güç uygulandığında elektrolite, elektrotlara ve demir nesnelere çıplak elle dokunmaktan kaçının.
4. Membranı daima nemli tutun
- Elektrolizör membranının, çalışmadığı zamanlarda bile her zaman sulu kaldığından emin olun. Elektrolit sirkülasyon pompasını günde bir kez açın ve bir saat kadar çalışır durumda tutun. Membran kurursa çatlayabilir ve istenmeyen kısa devreye neden olabilir.
- Kazara kısa devreler güç kaynağında geri dönüşü olmayan hasara yol açabileceğinden ve insan güvenliği açısından tehlike oluşturabileceğinden, kurulumun kısa devrelere karşı yeterince korunduğunu doğrulayın.
5. Patlayıcı hidrojen ve oksijen gazlarının birikmesini önleyin
Yetersiz havalandırma olduğunda ve yüksek konsantrasyonlarda hidrojen ve oksijen gazları karıştığında oldukça yanıcı ve patlayıcı bir karışım oluşabilir. Güç kelepçesi ile elektrot arasındaki tek bir kıvılcım, yangının yaklaşık 2360 °C'de yanmasıyla şiddetli bir patlamaya neden olabilir ve potansiyel olarak ciddi yaralanmalara neden olabilir.
Patlayıcı hidrojen ve oksijen gazlarının birikmesini önlemek için lütfen aşağıdaki önlemleri alın:
- Gazların güvenli bir şekilde dağılmasını sağlamak için elektrolizin iyi havalandırılan bir alanda veya tercihen açık havada yapıldığından emin olun.
- Elektrolitik banyoyu asla sıkı bir kapakla kapatmayın; bu, gaz basıncında artışa ve daha yüksek gaz konsantrasyonu seviyelerine yol açabilir.
- Kurulumda ayarlama yapmadan önce daima gücü kapatın.
- Tüm potansiyel ateşleme kaynaklarını (örn. alev, meşale vb.) uzak tutun.
- İstenmeyen kıvılcım riskini en aza indirmek için güç kaynağını elektrolitik düzeneğin çok yakınına yerleştirmekten kaçının.
6. Elektroliz kurulumunu bozulmadan tutun
Elektroliz işlemi belirtilen yerde yapılmalıdır. Taşınma için,
- Kazara teması önlemek için insan trafiğinden uzakta konumlandırılmalıdır.
- Dış mekan kurulumlarında başıboş ve yabani hayvanlardan, düşen dal ve yapraklardan ve kuvvetli rüzgarlardan korunmalıdır.
Çalışma ortamı
Sıcaklık
- Çalışma: 20°C ila 70°C
Havalandırma
- Lütfen hava giriş ve çıkış alanlarının engellenmediğinden ve serbest hava akışına sahip olduğundan emin olun. Elektrolizörü çeker ocakta çalıştırırken, uygun havalandırmayı sağlamak için cihazın üstünde ve arkasında en az 15 cm yeterli boşluk bırakın.
Tehlikeli madde ve elektrikli ekipmanlar
- Tüm potansiyel ateşleme kaynaklarını (alev, meşale vb.) ve ayrıca elektrikli ekipmanı (DC güç kaynağı ve bilgisayarlar) çeker ocak alanının dışında tutun.
Bakım
- Elektrolizörü çalışırken gözetimsiz bırakmayın.
Temizlik
Elektroliti düzenli olarak değiştirmek ve kurulumu temizlemek için lütfen aşağıdaki adımları izleyin (16 saatlik elektrolizör çalışmasından sonra):
- Pompanın ve elektrolizör grubunun tüm güç kaynaklarından bağlantısını keserek başlayın ve ardından yüzeyleri yumuşak, nemli bir bez kullanarak temizleyin.
- Seyreltmek için az miktarda soğuk su ekledikten sonra lavabodaki tüm elektrolitleri atın.
- Temizlerken mevcut tesisat veya elektrik bağlantılarını kesmeyin.
- Temizledikten sonra borularda sızıntı olmadığından veya elektrik bağlantılarında gevşeklik olmadığından emin olun.
AEM Elektrolizörü
- Yer: FAST laboratuvarı, Oda TEB 06, Thomson Mühendislik Binası, Western Üniversitesi, Londra, Ontario, Kanada
- Satıcı: Cipher Neutron [1]
- İsim: Şifre Nötron
- Adres: 501 Alliance Ave, Toronto, ON M6N 2J1
- Telefon: +1 647 803 0002
- E-posta: bilgi
cipherneutron
com - Site adresi: cipherneutron.com/
3 . AEM Elektrolizör özellikleri:
- AEM Elektrolizörü
- Hücre Sayısı: 3
- Aktif alan: 50cm2
- Elektrolit: 1M KOH
- Güç kaynağı: DC Güç (6V, 10A-100A)
- Maksimum sıcaklık: 70 0 C

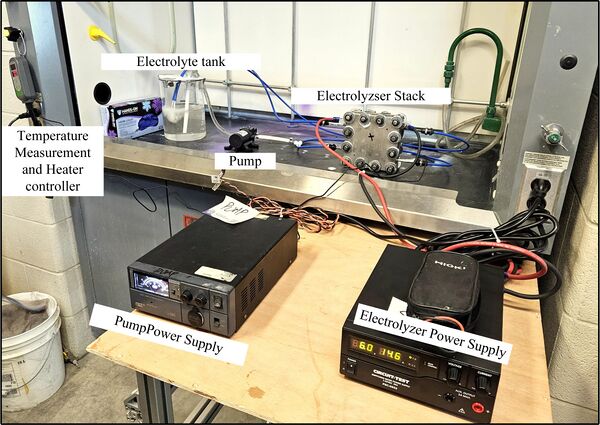

Kurulum ve Bakım
Kurulum süreci:
- AEM elektrolizörü, elektrolizörün sıcaklığına bağlı olarak maksimum 100A akım kapasitesine sahip, her biri çalışmak için 2V DC voltaj gerektiren (toplam 6V) üç hücreden oluşur. Ancak mevcut güç kaynağı ünitesi göz önüne alındığında sisteme bağlı herhangi bir ısıtıcı yoktur. Sistemin çalışma sıcaklığı yaklaşık 26 santigrat derece olup, yaklaşık 16A maksimum akıma izin verir.
- Sürekli çalışma sıcaklığın artmasına ve ardından akım çıkışının artmasına neden olacaktır. Sistem, eğer varsa bir ısıtıcıyı kontrol edebilen, maksimum ayar noktası 70 santigrat derece olan bir sıcaklık ölçüm ünitesiyle donatılmıştır.
- Daha büyük bir elektrolizör modeli için tasarlanmış bir pompa da bağlanır ve elektroliti sirküle etmek için 12V DC ile çalışır. Uygun su akışını sağlamak için pompaya uygulanan voltaj 10V'ta kontrol edilir.
- Her 16 saatlik çalışmadan sonra değiştirilmesi gereken 2L elektroliti depolamak için 3 litrelik bir tank kullanılır. Şu anda tankta hem hidrojen hem de oksijen içeren bir elektrolit bulunuyor, ancak şu anda herhangi bir hidrojen toplama işlemi gerçekleştirilmiyor. Son olarak elektrolizör, hücreler arasında yaklaşık 6V'luk bir voltajı korumak için dikkatli bir şekilde çalıştırılması gereken 30V, 30A'lik bir güç kaynağına bağlanır.
Elektrolit değiştirme gereksinimi:
- AEM elektrolizörü 1M KOH elektrolite ihtiyaç duyar ve her 16 saatlik çalışmadan sonra değiştirilmesi gerekir. 16 saatlik kullanımdan sonra metallerin varlığı ve kimyasal reaksiyonlar nedeniyle elektrolitin rengi değişecektir.
Operasyon prosedürü
Sistemi güvenli bir şekilde çalıştırmak ve kapatmak için şu adımları izleyin:
- Havalandırma sistemini etkinleştirin: Sistemi başlatmadan önce havalandırma sisteminin düzgün çalıştığından emin olun ve çeker ocak içinde hidrojen birikmiş olup olmadığını kontrol edin.
- Pompa beslemesini açın ve su akışını kontrol edin: Pompayı açarak başlayın ve elektrolizörden geçen su akışını inceleyin. Gerilim besleme düğmesi zaten bu sistem için uygun olan 10V'a ayarlanmalıdır. Su akışı düşük görünüyorsa gerekirse voltajı kademeli olarak artırın.
- Sızıntı olup olmadığını kontrol edin: Elektrolizörün borularında sızıntı olmadığını doğrulayın. Ancak her şeyin sızıntısız olduğunu doğruladıktan sonra bir sonraki aşamaya geçin.
- Yığın güç kaynağını etkinleştirin: Güç kaynağını açın ve besleme voltajını ve akımını yavaşça artırın. Başlangıçta voltajı 6V'a ayarlayın ve akımı sıcaklığa bağlı olarak 14-15A akıma izin verecek şekilde maksimuma ayarlayın. Yığındaki voltajı ölçmek için bir multimetre kullanın. DC voltaj kaynağı 6V'ta sabit olmasına rağmen kablolarda bir miktar voltaj düşüşü olacaktır. Yığındaki voltajın 6V'ta kalmasını sağlamak için voltajı ayarlayın. Bu aşamada sistemde hidrojen üretilmesi gerekir, bu nedenle çeker ocak içerisinde aşırı miktarda hidrojen birikmesi olmadığından daima emin olun.
- Sıcaklığı izleyin: Sistem çalışırken sıcaklığı sürekli izleyin ve sıcaklığın her zaman 70 derecenin altında kalmasını sağlayın.
- Kapatma prosedürü: Sistemi kapatırken, öncelikle yığına giden güç kaynağını yavaşça sıfıra indirin. Daha sonra sistemin sıcaklığını kontrol edin. Sistemin sıcaklığı oda sıcaklığına düşene kadar pompayı kapatmayın. Pompanın çalışmaya devam etmesine izin verin ve sıcaklık düşer düşmez pompayı kapatın ve tüm güç kaynaklarını duvar prizlerinden çıkarın.
