• Téléchargez le logiciel Ocean View à partir du lien suivant :

https://www.oceaninsight.com/support/software-downloads/oceanview-2.0.10-downloads-nolm/

• Installez le logiciel
• Exécutez l'application Ocean View depuis l'application.
• Après avoir installé OceanView, connectez votre spectromètre à l'ordinateur.
• L’assistant « Windows a détecté un nouveau matériel » s’ouvrira ensuite.
• Il se peut toutefois que le pilote du périphérique soit introuvable. Si tel est le cas, veuillez suivre la procédure suivante.
  1. Accédez au Gestionnaire de périphériques et recherchez le « spectromètre Ocean Optics » (il devrait se trouver dans la catégorie « Autres périphériques »).
  2. Faites un clic droit sur « Spectromètre Ocean Optics » et sélectionnez « Mettre à jour le pilote ». Vous aurez alors le choix entre rechercher le pilote automatiquement ou « Parcourir mon ordinateur ».
  3. Sélectionnez Parcourir, puis accédez au répertoire suivant : « C:\Program Files\Ocean Optics\OceanView\SystemFiles ». Veuillez vous assurer de sélectionner le répertoire « SystemFiles » et non le sous-dossier.
  4. Après avoir sélectionné le répertoire « SystemFiles », cliquez sur « OK », puis sur « Suivant ». Vous pourriez alors recevoir le message suivant : « Windows ne peut pas vérifier l’éditeur. »
  5. Cliquez sur « Installer quand même » et l'installation du pilote de périphérique commencera.
  6. Une fois l'installation terminée, le message « Votre matériel a été installé avec succès » devrait s'afficher.

Pour l'éclairement absolu

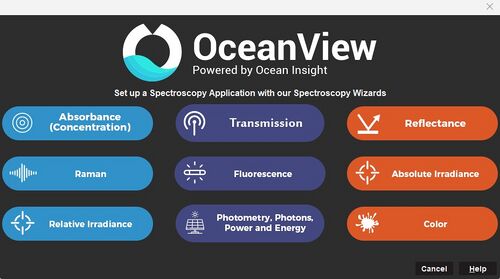

• Sélectionnez la catégorie (mesure) souhaitée - sélectionnez l'éclairement absolu

• Sélectionnez « Acquisition active » et cliquez sur Suivant

• Dans la fenêtre suivante, réglez le temps d'intégration de sorte que le pic le plus élevé de la mesure soit proche (mais pas au-dessus) de la ligne bleue. En augmentant le temps d'intégration (durée d'une mesure), le pic se rapprochera de la ligne bleue. Le spectromètre mesure l'intensité en stockant les photons dans des « récipients » : plus le temps d'intégration augmente, plus le « récipient » se remplit, et donc plus l'intensité augmente et se rapproche de la ligne bleue. Le nombre de balayages pour la moyenne correspond au nombre de lectures effectuées par le capteur pour une mesure. Si vous sélectionnez 2 comme valeur pour le nombre de balayages pour la moyenne et que le temps d'intégration est de 1 seconde, le spectromètre effectuera 2 secondes (1 seconde + 1 seconde) pour effectuer une mesure. Conservez les autres paramètres par défaut et cliquez sur Suivant.

• Sélectionnez « Obtenir l’étalonnage de l’irradiance » dans la fenêtre et cliquez sur Suivant

• Placez la fibre optique ou le correcteur de cosinus sur une surface noire (un tissu noir peut faire l'affaire) et cliquez sur « Image de l'ampoule » comme indiqué dans la fenêtre ci-dessous, puis cliquez sur Suivant.

• Cliquez sur Parcourir et sélectionnez le fichier d'étalonnage. Quatre fichiers d'étalonnage sont disponibles au téléchargement à l'adresse https://osf.io/dpxjs/
  • Spectromètre de flamme _ Fichier d'étalonnage _ Correcteur cosinus UV_OOIIrrad - Si le spectre à mesurer se situe dans la gamme UV et que vous utilisez un correcteur cosinus
  • Spectromètre de flamme _ Fichier d'étalonnage _ Correcteur de cosinus Visuel_OOIIrrad - Si le spectre à mesurer se situe dans le domaine visible et que vous utilisez un correcteur de cosinus
  • Spectromètre de flamme _ Fichier d'étalonnage _ Fibre UV_OOIIrrad - Si le spectre à mesurer se situe dans la gamme UV et que vous n'utilisez pas de correcteur cosinus
  • Spectromètre de flamme _ Fichier d'étalonnage _ Fibre visuelle_OOIIrrad - Si le spectre à mesurer se situe dans le domaine visible et que vous n'utilisez pas de correcteur de cosinus

• Cliquez ensuite sur Terminer – le spectre affiche désormais la lecture active.

Pour l'absorption

• Sélectionnez la catégorie (mesure) souhaitée - sélectionnez absorbance

• Sélectionnez « Absorption uniquement » et cliquez sur Suivant

• Avec la source lumineuse allumée, sans l'échantillon, ajustez le temps d'intégration et le nombre de balayages pour obtenir une moyenne, comme indiqué précédemment dans la section sur l'irradiance absolue, puis cliquez sur Suivant.

• Sans tester l'échantillon et sans allumer la source lumineuse, enregistrez le spectre de référence en cliquant sur « Image de l'ampoule », puis cliquez sur Suivant.

• Éteignez la lumière et enregistrez le spectre de fond en cliquant sur « Image de l'ampoule », puis sur Suivant. Vous pouvez également placer l'orifice d'entrée du spectromètre ou la fibre optique contre un tissu ou une surface noire et enregistrer le spectre de fond.

• Placez l'échantillon à l'intérieur, allumez la lumière et la fenêtre affichera le spectre d'absorbance de l'échantillon.

Pour la mesure PAR

• Sélectionnez la catégorie (mesure) souhaitée : photométrie, photons, puissance et énergie.

• Sélectionnez « Nouveau traitement de l’irradiance absolue » et cliquez sur Suivant

• Dans la fenêtre suivante, ajustez le temps d'intégration et le nombre de balayages pour obtenir une moyenne, comme indiqué précédemment dans la section relative à l'irradiance absolue, puis cliquez sur Suivant.

• Sélectionnez « Obtenir l’étalonnage de l’irradiance » dans la fenêtre et cliquez sur Suivant

• Placez la fibre optique ou le correcteur de cosinus sur une surface noire (un tissu noir peut faire l'affaire) et cliquez sur « Image de l'ampoule » comme indiqué dans la fenêtre ci-dessous, puis cliquez sur Suivant.

• Cliquez sur Parcourir et sélectionnez le fichier d'étalonnage.

• Laisser les paramètres d'intégration par défaut : intégrer de 400 nm à 700 nm pour le PAR ; méthode d'intégration : rectangulaire

• Laissez les paramètres photométriques par défaut (Observateur : Photopique et Stéradien : 1) ; puis cliquez sur Terminer pour afficher les valeurs PAR sous forme de tableau.

Remarques importantes

• Le spectromètre a été calibré jusqu'à 900 nm ; au-delà, du bruit apparaît. Il est donc conseillé d'augmenter la moyenne et la largeur de la fenêtre temporelle pour réduire ce bruit.
• Surface du correcteur de cosinus = 0,11945 ^cm²
