Trombe walls/ko

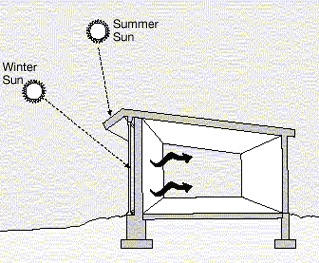

트롬 베 벽은 수동형 태양열 설계 에 사용되는 태양을 향하는 벽입니다 . 1881년 발명가 에드워드 모스가 특허를 받았고, 1964년 프랑스 엔지니어 펠릭스 트롬베와 건축가 자크 미셸이 대중화했습니다. 유리와 공기 공간으로 외부와 분리된 거대한 벽으로, 태양 에너지를 흡수하여 밤에는 선택적으로 실내로 방출합니다.
단일 유리창도 이 공정에 적합합니다. 유리는 가시광선에는 투명하지만 적외선 복사선(열)에는 덜 투명하기 때문입니다. 현대식 변형에는 저장된 태양열을 더 많이 유지하기 위한 단열 유리와 대류 열이 실내로 전달되도록 하는 높고 낮은(때로는 작동 가능한) 통풍구가 포함됩니다.
현재 기본 설계
현대의 트롬베 벽에는 유리창과 열용량 사이의 공기 간격의 상단과 하단에 통풍구가 추가되었습니다 . 가열된 공기는 대류를 통해 건물 내부로 흐릅니다. 통풍구에는 일방통행 플랩이 있어 밤에 대류를 방지하여 열 흐름을 강하게 방향성 있게 만듭니다. 이러한 종류의 설계는 간접 수동 열 수집기입니다. 열을 수집 표면에서 멀리 이동시킴으로써 밤에 열 손실을 크게 줄이고 순 열 이득을 개선합니다. 일반적으로 열 이득을 원하지 않는 여름철에는 내부로 통하는 통풍구를 닫습니다.
온도 변화는 시간당 약 1인치의 속도로 조밀한 석조 재료(열 확산)를 통해 전파되는 경향이 있기 때문에 낮 동안의 열 이득은 필요한 저녁 초에 열 용량의 내부 표면에서 이용 가능합니다. 열 용량의 이러한 시간 지연 특성은 열 감소(온도 변화의 감쇠)와 결합되어 변동하는 낮 동안의 태양 에너지를 보다 균일한 야간 열원으로 사용할 수 있습니다.
일반적인 변형
트롬베 벽의 일반적인 수정 사항은 다음과 같습니다.
- 여름에는 외부로 환기하기 위해 열리는 상단 근처의 배기구. 이러한 환기 덕분에 Trombe 벽은 바람이 없더라도 낮에는 집 안으로 신선한 공기를 펌핑하는 태양열 굴뚝 역할을 합니다.
- 트롬베 벽의 창문. 이는 효율성을 낮추지만 자연 채광이나 미적 이유로 할 수 있습니다. 외부 유리창의 자외선 투과율이 높고 트롬베 벽의 창문이 일반 유리인 경우, 이를 통해 난방을 위해 자외선을 효율적으로 사용할 수 있습니다. 동시에, 자외선 투과율이 높은 창문보다 사람과 가구를 자외선으로부터 보호합니다.
- 온도 조절 장치로 제어되는 전기 송풍기는 공기와 열의 흐름을 개선합니다.
- 야간 열 손실을 줄여 주는 고정식 또는 이동식 쉐이드.
- 여름철 태양열 집열기에 그늘을 제공하기 위한 격자구조물입니다.
- 밤에 유리 표면에 사용되는 단열재.
- 태양열 온수 시스템의 일부인 튜브나 물탱크.
- 열용량으로서의 물고기 탱크.
- 열용량에 의한 태양복사 흡수를 증가시키기 위해 선택적 표면을 사용합니다.
트롬베 벽 디자인 과제
- 낮은 열 저항: 태양 플럭스가 낮은 기간 동안 열 플럭스는 내부에서 외부로 전달되어 건물의 열 손실을 균형 잡습니다. [1]
- 역 열 흐름: 제어된 환기 시스템이 없는 설계는 겨울, 밤 또는 햇볕이 들지 않는 날에 역 열 전류 흐름을 경험하게 됩니다. 벽 온도가 실내 온도보다 낮으면 상부 환기구에서 하부 환기구로의 역 공기 순환으로 실내 온도가 낮아집니다. 이 상황을 해결하는 방법은 역 전류를 방지하는 자동 또는 일방 통행 환기 시스템입니다. [1]
- 공기 이동으로 인한 열전달의 불확실성. [1]
- 대류 과정은 채널 폭과 입구/출구 치수에 영향을 받으며, 이로 인해 전체 난방 성능이 변화합니다. [1]
- 낮은 미적 가치(특히 창문 통합이 없는 경우). [1]
개발도상지역에의 적용
인도 라다크에서 라다크 프로젝트는 라다크의 전통 건축을 보완하는 트롬베 벽을 설계하고 있으며 라다크 주택에 이를 건설하도록 장려하고 있습니다. 이를 통해 라다크는 열원으로서 불에 대한 깨끗하고 신뢰할 수 있는 대안이 되었습니다. 전통적인 연료인 분뇨는 잘 타지 않으며 혹독한 겨울 기온을 완화하는 데 도움이 되지 않습니다. 타오르는 분뇨는 공기를 오염시키고 많은 건강 문제를 일으키는 상당한 양의 연기를 생성합니다. 트롬베 벽은 추위와 연기로부터 모두 완화해줍니다. 라다크는 연간 약 320일 동안 햇빛을 받으며 전통적인 건축 자재인 돌과 진흙 벽돌은 트롬베 벽에서 열을 수집하는 데 필요한 열 용량을 제공합니다. [2]
라다크의 Druk White Lotus School은 Trombe 벽 [3] 을 "적절한 설계 및 개발 모델" [4] 의 일부로 사용합니다.
