O Hexayurt foi projetado com o objetivo de criar um abrigo que pudesse ser feito com qualquer placa de material de tamanho padrão (1,20 m x 2,40 m), construído com ferramentas comuns e sem desperdício de material. Com essas considerações em mente, nasceu o Hexayurt Classic H12 . Ele utiliza 12 placas de 1,20 m x 2,40 m, 6 cortes e fita adesiva para montar as peças. O abrigo pode ser facilmente construído do zero por 2 a 3 pessoas em algumas horas.

Ao longo dos anos, o projeto evoluiu para abranger muitos novos formatos. Utilizando diferentes formas geométricas recortadas das placas de 4x8 pés (aproximadamente 1,2 x 2,4 metros), é possível construir diversos tipos de abrigo. A Lista Mestra compara todas as diferentes especificações.

À medida que os designs evoluíam, crescia a necessidade de maior clareza para diferenciá-los. Mesmo com a restrição de "cortar de uma folha de 4x8 pés com o mínimo de desperdício", ainda era possível criar diversas opções. O design clássico do Hexayurt foi apenas o começo. Em vez de se limitar a uma forma de 6 lados, agora é possível criar designs com 3 a 12 lados. As diferentes formas recebem os nomes Tri, Quadra, Penta, Hexa, Septa, Octa, Nona, Deca, Endeca e Dodeca.

Estou pensando em chamar a família de yurtas de Geoyurtas, sendo a Hexayurta o "produto principal". Geoyurta representa formas geométricas e também pode ser usada em diferentes geografias.

Todos os modelos podem ser adaptados para diferentes alturas de parede, adicionando-se painéis extras na base das paredes. Qualquer modelo com um número par de paredes (4, 6, 8...) pode ser esticado para formar uma tenda. Qualquer modelo com 4, 8 ou 12 paredes pode ser esticado duas vezes para formar uma cúpula com teto plano.

Isso resulta em 4 categorias principais de design:

Cones : Todas as partes convergem para um único ponto, as paredes inclinam-se suavemente até o chão.

Iurtas : Elevar um cone a 1,20 m do chão com paredes, também usado como prefixo de nome exclusivo.

Tendas : Estique um cone inserindo um lençol em uma linha de simetria.

Cúpulas : Estique um cone duas vezes inserindo uma folha em 2 linhas de simetria e adicionando um quadrado para fechar o teto, com paredes de 1,20 m.

Esses projetos principais possuem múltiplas variações, cada uma com suas próprias designações. Como os projetos podem ser elevados infinitamente sem alterar as geometrias, foram escolhidos 4 prefixos: 2 pés de elevação = Curto, 4 pés de elevação = Iurta, 6 pés de elevação = Elevado, 8 pés de elevação = Alto.

Tendas também podem ser esticadas infinitamente, mas foram escolhidos dois nomes. Um estiramento de 1,2 m = Tenda, um estiramento de 2,4 m = Tenda Esticada. O mesmo acontece com uma cúpula, mas existem duas linhas de simetria. Um estiramento de 1,2 m = Cúpula, um estiramento de 2,4 m = Cúpula Esticada.

Todos os designs são baseados em um retângulo na escala 1:2. O tamanho padrão é uma folha de material de 4x8 pés (aproximadamente 122x244 cm), mas qualquer tamanho pode ser usado. Para diferenciar os designs, uma folha de 2x4 pés (aproximadamente 61x122 cm) recebe o prefixo Mini e uma folha de 1x2 pés (aproximadamente 304x61 cm) recebe o prefixo Micro. Um prefixo para designs maiores, como Mega, poderia ser escolhido para folhas de 8x16 pés (aproximadamente 243x486 cm), caso essas venham a ser utilizadas.

Segue abaixo uma tabela resumida:

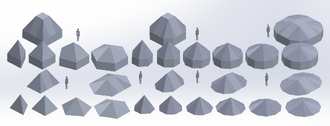

Observando a imagem do cabeçalho desta página, temos os seguintes designs:

Quadradome, Octodome, Dodecadome

Triyurt, Quadrayurt, Pentayurt, Hexayurt, Septayurt, Octayurt, Nonayurt, Decayurt, Endecayurt, Docedayurt

Quadratente, Hexatent, Octatent, Decatente, Dodecatente

Tricone, Quadracone, Pentacone, Hexacone, Septacone, Octacone, Nonacone, Endecacone, Dodecacone

Pode haver alguma confusão entre os "nomes técnicos" desta convenção de nomenclatura e os apelidos comuns para as yurtas. No entanto, vejo valor em ter alguma unificação para falar sobre uma variedade de designs, bem como poder prever novos designs criando um nome. Uma Octatent Stretch Elevada seria uma estrutura octogonal, com extensões de 2,4 metros no meio e paredes de 1,8 metros. Estou em dúvida se devo criar uma calculadora onde você possa inserir nomes e ela gere automaticamente a área em metros quadrados, o volume e as folhas necessárias para criar diferentes designs. Mas primeiro, estou finalizando a planilha principal com os designs existentes.

•
  Mini Hexayurt Alto
•
  Hexayurt alto
•
  Hexayurt Elevado
•
  Mini Quadratent Stretch
•
  Quadrante
•
  Alongamento do Quadrante

https://skfb.ly/oOVwJ

Com essa enxurrada de novos projetos, o grande problema é que a maioria deles não é muito prática. Na Lista Principal, você pode ver todos os projetos, e eu queria uma maneira de resumir diferentes características. Criei 5 variáveis, e quando você multiplica as 5, obtém uma pontuação geral do projeto. As pontuações resultam em porcentagens variáveis, então cada uma tem um multiplicador para normalizar a pontuação mais alta para 100%, e então as pontuações finais da construção também são normalizadas para 100%.

A pontuação de usabilidade avalia o quão confortável é usar o abrigo. Por enquanto, o principal fator considerado é a acessibilidade do abrigo, principalmente em relação ao posicionamento da porta, mas também leva em conta o quão confortável é o espaço interno para ficar em pé. A facilidade de dobrar e transportar o abrigo também será considerada, o que dará uma leve ponderação a projetos que utilizam menos lonas. A ponderação dessas pontuações é mais complexa de uma perspectiva puramente técnica, pois requer mais empatia e experiência do usuário. Por ora, a pontuação é baseada no tamanho da porta, no ângulo da porta e na proporção de área acima de 1,20 m (4 pés) para destacar o espaço disponível para ficar em pé.

A pontuação da porta varia de acordo com a altura da parede (2 pés, 4 pés, 6 pés ou 8 pés), se a dobradiça é vertical ou inclinada, e então a pontuação é multiplicada pelo seno do ângulo da parede. Uma parede com ângulo de 90 graus (vertical) é a melhor opção, sendo a pontuação mais baixa correspondente a um ângulo de 60 graus.

A eficiência de tamanho representa a quantidade de metros quadrados e volume que você obtém por folha de material. Todos os designs foram listados, a pontuação mais alta (29,86 pés quadrados/folha) é usada como ponto de referência, e todos os outros metros quadrados são divididos por esse valor para obter uma porcentagem de eficiência. O mesmo se aplica ao volume. A pontuação em metros quadrados e a pontuação em volume são multiplicadas para obter a eficiência de tamanho.

Há uma questão que ainda estou considerando: isolar a "área útil" e o "volume útil", mas não tenho certeza de quais limites impor. Por exemplo, o dodecacone é o projeto com a maior eficiência em termos de área. No entanto, trata-se apenas de um grande cone plano. Estou pensando em limitar a espessura das paredes a cerca de 30 cm, o que reduziria a área útil, e usar esse valor reduzido nos cálculos. O mesmo vale para o volume: os cones pontiagudos (como uma septayurt) têm um teto alto que não é muito utilizado. Deveria haver uma maneira de subtrair esse volume não utilizado. Estou aberto a sugestões, mas, por enquanto, a eficiência de tamanho não leva nada disso em consideração.

A facilidade de construção indica quantas operações são necessárias para preparar uma chapa para uso. Quantos cortes e quantas juntas são necessárias por chapa para montar um abrigo? Como quanto menor, melhor, o valor mínimo de cortes por chapa é dividido pelo valor calculado, que é multiplicado pelo número de juntas por chapa. Exemplo: um Hexayurt é feito com 12 chapas, o que resulta em 6 cortes e 24 juntas. 6/12 = 0,5 cortes por chapa e 24/12 = 2 juntas por chapa. Comparado aos melhores projetos, o cálculo é (0,27/0,5)*(1,43/2) = 38,96%.

A pontuação de complexidade avalia a quantidade de formas diferentes que você precisa cortar para construir um abrigo. O Hexayurt usa apenas retângulos e triângulos isósceles (dois triângulos retângulos combinados), o Pup Yurt usa quadrados e o De La Wolfie usa triângulos mais complexos. Isso resulta em 6 opções de formas: retângulos, isósceles, isósceles finos, quadrados, triângulos equiláteros e outras. A sétima opção é o desperdício. O cálculo é 1 - ((#-1)/6) de formas. Se houver desperdício, a pontuação é reduzida pela metade. Isso significa que um projeto com uma única forma tem uma pontuação de 100%, com duas formas tem 83,3%, com três formas tem 66,6%...

A complexidade dos ângulos indica quais tipos de gabaritos você precisaria criar para unir as placas com precisão. Por exemplo, o Hexayurt possui 3 pontos de conexão diferentes. As paredes se conectam entre si em um ângulo de 120 graus. Os triângulos do telhado se conectam entre si em um ângulo de 151,04 graus. O telhado se conecta à parede em um ângulo de 120 graus. Como são necessários 2 ângulos, a pontuação é 1/2 = 50%. Os cones têm uma pontuação de 100%, pois apenas 1 ângulo é necessário para conectar os triângulos. Algo como o Quadrayurt possui 3 ângulos diferentes: 90 graus entre as paredes, 104,48 graus entre as seções do telhado e 150 graus entre as paredes e o telhado, resultando em uma pontuação de 33%.

As janelas também são uma boa opção para cortar agora:

Cada furo que você fizer é um ponto de entrada de calor durante o dia. Uma única janela mal posicionada pode transformar uma Hexayurt em um forno solar, mas nenhuma janela também pode esquentar! A solução inteligente é manter a "vedação" feita recortando a janela para que ela possa ser encaixada novamente, vedando a entrada de luz, como uma persiana. A ventilação cruzada é essencial. Lembre-se de selar todas as bordas expostas com fita adesiva e sempre vede qualquer material exposto do painel! Você pode cobrir as janelas com plástico ou plástico bolha (translúcido como o vidro do box do chuveiro). Você também pode deixá-las abertas. Se você cortar as janelas em retângulos ou retângulos ligeiramente em forma de V, geralmente é possível encaixar o pedaço da janela de volta na janela em um ângulo e usá-lo como um quebra-sol. Esta é uma boa solução. Mas se estiver ventando em um dia e você deixou uma janela aberta, adeus à proteção contra poeira. A solução para isso são os filtros de ar condicionado, que são baratos, muito eficazes e podem ser colados com fita adesiva nas janelas pelo lado de fora. Você deve colocá-los do lado de fora, senão, quando se encherem de poeira e você os sacudir, a poeira cairá dentro do seu Hexayurt. Mantenha-os na parede externa. Algumas pessoas recomendam um filtro de cada lado de uma janela. Ou simplesmente recorte pequenos orifícios, com cerca de 10 a 12 centímetros de diâmetro, e cubra-os do lado de fora com fita adesiva de 15 centímetros. Ela é bastante translúcida. Eu deixo a superfície adesiva interna exposta para funcionar como um ímã de poeira.

• Considere a localização da sua porta (voltada para o norte é o ideal) e a localização das suas janelas em relação aos ventos predominantes na planície; uma brisa cruzada é essencial em uma hexayurt. (De Julie Danger): Tenho uma janela em cada lado da minha yurt para aproveitar a brisa cruzada nos dias que não estão muito empoeirados. Uso as "peças" como persianas. Antes, eu colava um filtro de ventilação barato da loja de artigos para casa na janela — assim, entrava luz e calor, mas não poeira nem vento. Cortei minhas janelas no tamanho e formato adequados aos filtros de ventilação que comprei inicialmente. A luz não tem sido um grande problema ultimamente, mas essa ainda é uma boa opção. A luz pode entrar pelas dobradiças soltas da Camp-Danger, dependendo de como você as cobre com fita adesiva de alumínio. Também já vi um tipo de vidro resistente ao calor instalado em uma janela de uma yurt — ficou bem interessante. Para iluminação sem poeira, estou testando uma luz de segurança solar (veja em Harbor Freight.com), que acende quando você entra no espaço indicado. Vou cobri-lo com filtros coloridos para que não seja incômodo e cobrir o sensor de movimento quando quiser escurecer o ambiente interno.

(Mais informações nesta seção.) Tudo o que foi dito sobre as janelas vale em dobro para as portas. A porta é o único ponto fraco dos Hexayurts de 1,80 m ou 2,40 m, pois não pode ser muito grande e a altura da entrada é de apenas 1,20 m. Sinto muito. Experimente o H13 ou o Mark II, que têm entradas mais altas. Veja também abaixo o mod BFD.

• O tamanho da porta importa — quanto maior o buraco que você cortar, mais instável ficará o painel da parede. O painel da porta geralmente precisa ser substituído após o Burning Man. Um bom tamanho é de 60 cm de largura, cortado a 30 cm da extremidade da parede. Algumas pessoas gostam de uma porta que vai do chão até cerca de 15 cm do topo da parede. Se a porta não encaixar perfeitamente agora, você pode amassar um pouco a aba da porta batendo-a no chão (sério!).
• O painel da parede ficará mais resistente se você não cortar a porta até o chão — dessa forma, você mantém a resistência ao cisalhamento do painel. Corte uma abertura no material, a 5-7 cm do chão. Essa é uma porta muito resistente, pois não é cortada até o chão. No entanto, você terá uma parte delicada do painel exposta, que pode ser danificada por pessoas que tropeçam, pisam nela e a esmagam. Para reforçar essa seção, aparafuse duas peças estreitas de madeira em cada lado, prendendo o material entre elas — isso evita danos ao painel caso alguém pise nele — mas não ajuda a evitar tropeços. Algumas pessoas usam até mesmo grandes pedaços de compensado para reforçar o painel da porta.
• Outra forma de aumentar a resistência é optar por cantos arredondados na porta, como neste caso.
• Use um painel de 2 polegadas apenas para o painel da porta - a espessura de 2 polegadas é muito mais rígida e durável.
• Se for utilizada uma dobradiça de fita, certifique-se de fixá-la também com fita na parte interna da ombreira - isso confere muito mais estabilidade à dobradiça.
• A posição da dobradiça também é importante. Definitivamente, a porta deve abrir para fora, sempre. Fixar a porta com fita adesiva na parte superior, como uma portinha para gatos, faz com que ela permaneça fechada e seja bastante resistente à chuva. Essa não é a porta mais prática ou esteticamente agradável, e é difícil mantê-la aberta para ventilação. Uma dobradiça lateral é menos resistente à chuva e é difícil garantir que ela permaneça fechada sozinha; nesse caso, é necessário um mecanismo de trava.
• Não deixe que a porta seja arrancada pelo vento: prenda-a com fita adesiva por dentro e por fora para que não possa ser arrancada da fachada da sua iurta.
• Se você quiser uma porta maior, evite mexer no anel de tensão. Isso pode ter implicações estruturais. Lembre-se de orientar a porta para o lado norte; caso contrário, sua iurta ficará mais quente do que o necessário e mais exposta aos ventos.
• Para maior comodidade, projete sua porta para que abra para fora. Dessa forma, ela não ocupará espaço dentro da sua casa.
• Ao recortar a porta, considere fazer um corte em ângulo diagonal nas bordas. Dessa forma, ela fechará com facilidade e vedará bem. Se o recorte for feito como uma tampa que precisa ser forçada para fechar, você exercerá pressão extra sobre o painel. Você pode fazer isso facilmente com um estilete de lâmina ajustável e destacável.
• Algumas pessoas até mesmo vedaram suas portas com espuma ou outros materiais tradicionais.
• Uma consideração importante é uma porta que permaneça fechada, talvez com uma tranca, mas que também possa ser aberta por dentro e por fora da hexayurt — para que sua ida ao banheiro no meio de uma tempestade de areia não perturbe seu companheiro de hexayurt. E, se ele(a) decidir sair, você não o(a) terá trancado(a) lá dentro.
• Os painéis das portas costumam ser danificados durante o uso, e algumas pessoas criativas reforçaram suas portas colocando-as entre duas placas de compensado, como mostrado abaixo. Se você fizer isso, provavelmente poderá até adicionar uma maçaneta tradicional, talvez até uma com fechadura.
• Um dispositivo de fechamento muito simples pode ser construído usando dois pedaços de corda de cerca de 60 cm cada. Faça um furo com o diâmetro da corda na porta e na moldura, a 5 cm da borda, dê um nó perto do meio de cada corda, passe cada corda por cada furo e dê outro nó no lado oposto, rente ao painel. As cordas não se moverão dentro do painel, mas você terá cerca de 25 cm de cada lado para fechar a porta. Tenha cuidado com seu companheiro de quarto na iurta ao usar esta opção.

A porta do acampamento de perigo tem uma borda chanfrada, não vai até o chão e as dobradiças são laterais.

Porta do Acampamento Danger 2.0

Porta de Perigo do Acampamento 2.1 (WhiteBuffalo)

A porta, explicada em parte por este vídeo útil. ( LINK QUEBRADO )

• Esta porta se mantém fechada graças a ímãs de neodímio. Na foto abaixo, você pode ver os dois pequenos, mas poderosos ímãs que foram fixados com fita adesiva na parede da iurta.
• Observação: Na foto da esquerda, a parede está de cabeça para baixo, por isso o rodapé está na parte superior. O rodapé é importante porque protege a espuma junto ao batente da porta.
• Para atrair a porta aos ímãs, fixamos uma pequena placa de metal que encontramos na Home Depot.
• Acreditamos que esta seja a melhor solução para portas, pois é leve, dobra-se completamente de forma plana e é muito fácil de usar.

•
  ímãs na parede da iurta
•
  Design de duas placas (não é o ideal)
•
  um design de prato (ideal)

• Fizemos testes com combinações de 1 e 2 placas de metal em configurações horizontais e verticais, mas, no fim, o design vertical com uma única placa se mostrou o melhor. Parece exercer a menor pressão sobre a porta e é o mais fácil de abrir e fechar.
• Tivemos muito cuidado ao fixar os painéis de metal na porta. Primeiro, aplicamos uma camada de fita adesiva bidirecional para evitar rasgos. Também usamos arruelas bem grandes.

• Lixamos e depois cobrimos os parafusos expostos com fita adesiva para evitar que danificassem outros painéis durante o transporte dobrado. Um pequeno pedaço de papelão da embalagem do ímã impede que o parafuso atravesse a fita.

•
  corte as extremidades dos parafusos
•
  papelão e fita adesiva sobre as extremidades dos parafusos

• A borda da porta é cuidadosamente chanfrada para reforçá-la quando fechada e impedir que se abra para dentro da iurta. Esta é a parte mais desafiadora da construção da porta!
• As bordas da porta são revestidas com fita filamentosa bidirecional para reforçá-las.

•
  cortar a porta chanfrada
•
  porta desacoplada
•
  final
•
  fita adesiva na borda da porta

• Dividimos nossa iurta em 3 quartos, com 3 portas separadas, sem comprometer a integridade estrutural da iurta. Na foto, você pode ver 2 das 3 portas.

•
  Foto mostrando 2/3 portas
•
  Ilustração de 3 portas

• Dica: Não se esqueça de prender algo na parte interna da porta para que você possa fechá-la por dentro.

• Dica: A porta pode ser facilmente mantida aberta, passando-a por baixo de uma das cordas de fixação da estrutura Halo que prendem a iurta ao chão.

Você pode encontrar mais fotos da nossa iurta aqui: Iurta!

Isso é uma gambiarra. É uma gambiarra porque as peças não se encaixam perfeitamente, mas a fita adesiva resolve os pequenos problemas que você vai encontrar. Funciona e realmente cria um espaço interno muito mais amplo, mas é bem mais difícil de montar na praia e um pouco mais vulnerável ao vento. Você vai precisar montar essa estrutura completamente pelo menos uma ou duas vezes em casa para garantir que fique perfeita no dia da montagem.

O truque é o seguinte: se você cortar um dos triângulos isósceles do telhado e virar as duas peças verticalmente (usando a junção onde elas estão presas ao resto do telhado como uma dobradiça), elas formarão um triângulo equilátero de 2,44 m x 2,44 m x 2,44 m, do vértice do telhado até dois cantos da Hexayurt, com todo o triângulo alinhado com o vértice. Resumindo, você terá um telhado plano.

Então você faz um triângulo equilátero para aquele buraco. Agora, se você imaginar essa seção modificada do telhado na parede de 1,20 m de altura, verá que tem um buraco de 2,40 m x 2,40 m para preencher. Duas tábuas, de preferência na vertical (para maior resistência), preenchem o buraco, e então você corta a porta aqui.

Na prática, isso é difícil porque não há uma boa maneira de fixar a borda do triângulo equilátero à seção do telhado, agora vertical. Simplesmente não conheço nenhuma maneira de fazer isso. E tudo está desalinhado pela espessura de uma tábua.

Quer dizer, eu adoraria que isso funcionasse. Mas simplesmente não funciona. Acho que com vento forte provavelmente ficará bem frágil e é muito difícil de montar. Resumindo? Vamos trabalhar nisso juntos e tentar encontrar uma maneira melhor de fazer isso, ou algo equivalente. Não está pronto para uso em larga escala, por mais conveniente que pareça.

Hexayurts de 2,4 metros já chegaram com sucesso ao Burning Man em cima de carros pequenos, como sedãs — porém, isso provavelmente não é o ideal. Existem duas abordagens para o transporte: lona ou madeira compensada. Há relatos de painéis que foram "destruídos" pela vibração e força do ar (não tenho certeza se as bordas desses painéis já estavam seladas com fita adesiva).

• Compensado: Preferível, pois as lonas fazem muito barulho ao vento. Empilhe uma meia parede, depois os cones do telhado e, por fim, a outra meia parede. As meias paredes estabilizam o cone do telhado. Intercale a pilha entre duas placas de compensado de 1,20 m x 2,40 m. Amarre-as firmemente.
• Lona: Empilhe as meias paredes e os telhados como descrito acima e enrole o conjunto bem apertado na lona de chão, como um burrito achatado. Quanto mais apertado, mais resistente e menos barulhento com o vento.
• O pacote inteiro é fácil de transportar para duas pessoas. Pesa bem menos de 45 kg. É bastante grande.

Leia algumas histórias de terror sobre o transporte de hexayurts nos fóruns de discussão do Burning Man, pois o transporte seria uma péssima maneira de perder sua yurt, ferir outro carro/pessoa, etc. Recomenda-se ter acomodações alternativas (mesmo que seja uma barraca barata) caso sua hexayurt seja levada pelo vento durante o transporte ou a montagem. Lembre-se: isso exige extrema autossuficiência.

A https://playatech.com/ oferece uma incrível variedade de móveis desmontáveis ​​para o deserto, com design eficiente. Cada peça — uma cadeira, prateleiras, etc. — é cortada de placas de compensado de 1,20 m x 2,40 m (ou outros materiais resistentes a impactos — não placas de hexayurt!). Elas se encaixam como peças de quebra-cabeça, sem parafusos ou porcas. Assim como no caso do hexayurt, basta baixar os projetos e montar você mesmo. Perfeito para o deserto, o hexayurt com os móveis cabe em uma única caixa de 1,20 m x 2,40 m na sua caminhonete ou no bagageiro do carro. Acreditamos que seja uma combinação imbatível.
