Manual Centrifuge Apparatus/手動遠心分離装置

▼このページは、の一部でした MTU コース MSE4777 OA および MSE4777 OB/MSE5777/EE4777/EE5777: オープンソースの 3-D プリンティングを使ってコメントを残してください トークページ。このコースは秋学期に実施されます。である ない 編集を開く。

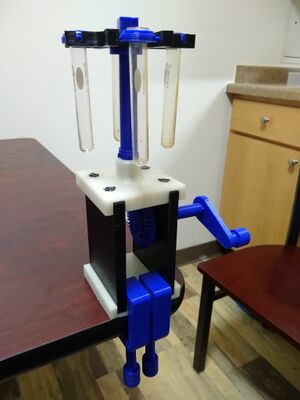

手動遠心分離装置は、世界中の化学研究室や臨床研究室で広く使用されている科学機器です。この装置は、非常に高速で回転すると、密度の異なる 2 つの流体を分離するために使用されます。この装置は、回転中心から外側に作用する遠心力という物理現象を利用します。この外側に作用する力により、密度の高い流体は中心から遠ざかり、2 つの流体の間に最下層を形成する傾向があります。

1. ベベルギア 2。クリップ3。フレーム4。ハンドル5。トッププレート6。試験管

• 装置の組み立てに必要なすべての部品は、以下から入手できます https://www。thingiverse。com/thing:3283227

1. ほとんどのDelta RepRapまたは類似のRepRap 3Dプリンター
2. 試験管

• 3Dモデリングソフトウェア - FreeCAD
• CURA（物質制御ソフトウェア）

1. 上記のリンクからすべての。stl ファイルをダウンロードします。
2. CURA 上のクリップ（x=75% y=75% z=150%) を除くすべてのパーツについて、すべてのパーツを等しいスケール（x=100% y=100% z=100%) で印刷します。
3. 小さなベベルギアをトッププレートに、大きなベベルギアを右プレートにスライドさせます。
4. 左側のサイドプレートと底部のサポートプレートを前のアセンブリに取り付けます。
5. 4 つの上部ジョイントと 4 つの下部ジョイントを上部プレートと下部プレートに溶接して、フレームを剛性にします。
6. 大きなベベルギアにハンドルを取り付けます。
7. 小さなディスクを垂直の小さなベベルギアにスライドさせます。試験管プレートを小さなベベルギアに取り付けます。
8. 小さなベベルギアの端と試験管プレートの間にボックスを固定します。
9. 4 つのリングを上部の試験管プレートに置き、回転中にリングが装置から飛び出すのを防ぐために溶接継手を作ります。
10. 4 本の試験管をリングに固定します。
11. 装置全体を C クランプに固定します。
12. これで装置が動作する準備が整いました。
    1. 完全なアセンブリのための印刷時間は30% の充填で約22-24 時間でなければなりません。
    2. 完全な組み立ての組み立て時間は約1 時間です。

1. 手動遠心分離装置の推定コストは、基本的な PLA フィラメントの場合約 $8-10 です。
2. 商業相当額は約$ 80-100 です。商用版はこちらでご確認ください -> [1]
3. 当社の装置では $90 の節約が簡単に可能です。
