一款功能齐全、功能齐全的加热注射器打印机。内容
简介

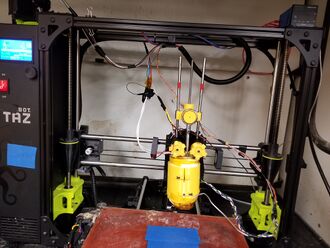

长丝 3D 打印机可以完成对许多人有吸引力的各种任务和项目。然而，这些打印机中可使用的材料类型仅限于所连接的打印头类型以及材料的特性。如果细丝直径不完全均匀，打印失败的可能性很高。因此，加热注射器打印机是能够打印多种不同材料（例如塑料袋或水瓶）的完美资源。该注射器由多块 316 不锈钢焊接而成。然后将管道加热器插入轴上，总共包裹四层绝缘材料和耐热胶带，并用 3D 打印的“带”固定，以将绝缘材料固定在注射器上（图 01 ）。
使用的材料。注射器由温度控制器加热。
温度控制器用于将注射器加热到摄氏度。至于喷嘴，喷油器配件是用钢锯切割的。
被切割以形成功能喷嘴的配件，其中红线代表切割的位置。安全
- 组装和操作时始终使用个人防护装备。
- 加热后处理注射器时要小心，因为它以及从注射器中释放的材料摸起来会很烫。接触这些物质可能会导致严重烧伤。
- 小心可能暴露的电线，并确认它们没有相互接触并用电工胶带包裹。如果它们接触，就有可能引发火灾。
- 确认注射器牢固地固定在支架上并且笔直。
- 打印时始终留意打印机。
- 始终在批准的通风橱下使用。建议戴口罩，但不是必需的。
设备或物料清单
3D 打印零件
待定
机械零件
接线元件
- 男性与女性的连接
校准和公差
在操作过程中校准注射器的目标温度需要材料熔点验证步骤。使用热板并将温度从环境条件升高到材料的预期熔点。聚合物材料通常具有熔化范围，因此最好从材料来源中采集多个样品，并确保它们在相似的温度下熔化。一旦确定并测量了熔化范围（表面温度计或红外温度计效果很好），就开始运行材料挤出校准测试。待定（待完成）
PET材料在室温下预熔。
PET 在热板上处于熔点。MSDS 的
操作及流程
注射器组件
注：需要机械车间设备（即钻床和带锯）。
- 从调味料注入器中取出环和喷嘴组件。测量螺纹值并记录以供日后使用。
- 取 316 不锈钢棒，切成与调味料注入器棒相同的长度。打磨杆顶部的一小部分，使其能够安装在顶环内部。使用丝锥套件，在杆的顶部拧入螺纹，使其与顶环的螺纹相匹配。
- 将两个底部环滑到杆上。从注射器上拆下顶环，并使用金属环氧树脂将其环氧树脂固定到不锈钢杆上。让治愈吧
- 在等待环氧树脂固化时，取出 316 不锈钢管并切成与调味料注射器轴相同的长度。
- 取316不锈钢圆柱体，切出两个大小相同的圆盘。钻通两个圆盘，使一个圆盘适合杆的底部，另一个圆盘可以拧入喷嘴。（注意：这些圆盘的尺寸不同）。杆所安装的圆盘将是柱塞。
- 使用胶带组将喷嘴圆盘拧入，以便可以轻松拧入喷嘴。将喷嘴圆盘焊接到轴的底部。
- 将杆焊接到柱塞上。
- 从包装中取出注射器配件，剪下细长的管子以形成喷嘴。将喷嘴拧入注射器底部。您应该拥有一个完整的金属注射器。
图 12：红线表示切割的位置。- 将管道加热器滑到轴上，使其恰好位于焊缝上方。
管道加热器用于加热注射器。- 在注射器的整个轴周围缠绕至少两层绝缘层，中间用耐热胶带固定。
两层基本绝缘和耐热胶带。- 在基本绝缘层周围至少包裹两层绝缘箔。用耐热胶带固定。
两层耐热箔。- 将 3D 打印带缠绕在绝缘层上，并用两个 3 毫米螺钉固定。喷嘴应外露。
用于将绝缘层固定到位的 3D 打印带（由 PETG 打印）。打印机组装
- 将注射器支架连接至打印机。
- 请按下图确认接线是否正确。
- 将注射器放在支架上，并用两个帽螺钉固定。
- 确认温度探头接触到轴的焊接部分。
打印流程
- 打开通风柜。
- 打开打印机。确保风扇正常运行。如果不是，请检查接线。
- 使用温度控制器将注射器加热至所需温度。
注意：温度会根据温度传感器的放置位置而变化。正常范围是 205C 到 260C 之间。
- 等到注射器被加热并且材料稳定地从喷嘴流出。
- 开始所需的打印。确保喷嘴与金属探针板接触。如果没有，请关闭打印机并根据需要调整注射器或打印床。
- 等待打印完成。
- 打印完成后，拔掉温控器插头，等待打印件冷却。
- 冷却后，从打印床上取出。
技巧和窍门
待定
关闭
要关机，请关闭打印机并确认温度控制器已拔下且通风柜已关闭。
