Chov sobů vyžaduje pro pohyb v podmínkách podobných tundrám v Rusku použití sněžných skútrů. Chrániče rukou se při jízdě na sněžných skútrech často používají k ochraně rukou před větrem, sněhem a větvemi stromů. Tyto chrániče však lze použít i v jiných případech, například na terénních motorkách, čtyřkolkách a jízdních kolech.

3D tisk může pomoci s tvorbou produktů pro oblasti, kde je obtížné je přepravovat, dodávat nebo vyrábět. Tyto chrániče rukou jsou navrženy tak, aby se daly snadno tisknout a snadno vyměnit, pokud se za extrémních okolností díly rozbijí.

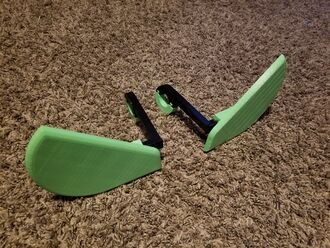

Sada chráničů paží a úchytů k 3D tisku, kterou lze pomocí softwaru operačního systému upravit nebo změnit tak, aby vyhovovala jakýmkoli individuálním potřebám.

Tyto jsou v současné době navrženy tak, aby pasovaly na 1" řídítka, což je docela běžné.

1. Plastový filament PLA (Tento design je kompletně tisknutelný 3D tiskem)

1. MOST Delta RepRap nebo podobná 3D tiskárna RepRap

Žádný

Soubor:Mount Bracket.FCStd

Soubor:Mount Brakeside.FCStd

Soubor:Mount Throttleside.FCStd

Soubor:Guards.FCStd

Soubory STL dostupné na [1]

Pro všechny tištěné komponenty

Materiál : PLA

Výška vrstvy : 0,2 mm

Tloušťka skořepiny : 1 mm

Hustota náplně : 70 %

Rychlost tisku : 60 mm/s

Teplota tisku : 210 °C

Žádné podpěry nejsou nutné.

Celková doba tisku: 12 hodin

Doba montáže: >5 min

Pomocí výše uvedených souborů .stl vytiskněte následující

1. 1 x Držák škrticí klapky
2. 1 x Držák na brzdové straně
3. 1 x Boční kryt škrticí klapky
4. 1 x Boční kryt brzdy
5. 2 x Svorka
6. 2 x úhlový držák

• Montáž chráničů rukou
•

1. Nezapomeňte vyčistit podpěry z chráničů rukou
2. Vytiskněte chrániče rukou na přední stranu chráničů, abyste spotřebovali méně materiálu a zkrátili dobu tisku.

(Za předpokladu 15 USD/kg PLA)

1. Ochranný kryt (2x): 2,91 $
2. Svorka (2x): 0,18 USD
3. Držák tyče (2x): 0,57 USD

-Celkové náklady na tisk: 3,19 USD

-Cena hardwaru: >0 USD

Celkové náklady na výrobu: >3,19 USD

Komerčně dostupné rovnátka: 75,00 USD

[2]

[3]

Úspora: 71,81 USD (~ 95,7% snížení nákladů)
