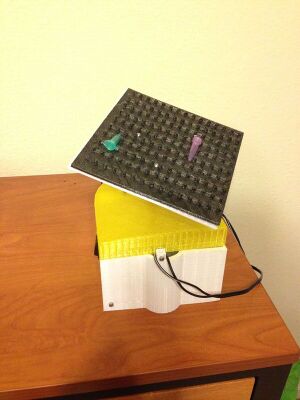

Alat ini ideal untuk mencampur sampel dalam tabung darah dan tabung sentrifugasi. Mixer yang dicetak 3D ini jauh lebih murah daripada yang tersedia di pasaran. Harganya hampir 95% lebih murah daripada yang tersedia secara komersial.

Gerakan berputar memberikan pencampuran yang lembut dan menyeluruh.

1. Ideal untuk mencampur sampel dalam tabung darah dan tabung sentrifugasi.
2. Kecepatan dan kemiringan tetap
3. Aman untuk digunakan di ruang pendingin.

1. Sekrup dan mur M3 16 mm: 10
2. Motor DC 12 V: 1
3. Bantalan roda skateboard: 2
4. Penghapus: 2

Semua file STL tersedia di sini http://www.thingiverse.com/thing:1195550

1. menutupi
2. tempat tidur tabung reaksi
3. motor
4. roda gigi dengan bantalan
5. dasar roda gigi
6. Dudukan motor
7. batang berputar
8. bantalan karet (dengan ninjaflex bukan pla)
9. Bentuk X

1. Cetak semua bagian yang disebutkan di atas.
2. Setelah mencetak roda gigi dengan bantalan, pasang bantalan pada ruang yang tersedia. (Pengait jepret sudah cukup)
3. Saat mencetak alas roda gigi, jeda pada ketinggian 43 mm, masukkan roda gigi dengan bantalan yang sudah dicetak, lalu lanjutkan pencetakan. Dengan cara ini, roda gigi akan terpasang dengan aman dan tidak akan bergerak.
4. Pasangkan poros motor dengan roda gigi motor dan kencangkan rakitan tersebut ke dudukan motor.
5. Ambil dudukan motor, dan sesuaikan pada dasar roda gigi, sehingga kedua roda gigi saling bertautan sepenuhnya. Kemudian kencangkan dudukan motor pada titik tersebut dengan mur dan baut, atau epoksi.
6. Cetak batang yang berputar dan pasang pada bentuk X yang telah dicetak menggunakan mur dan baut.
7. Pasang rakitan berbentuk X dan batang ke alas tabung reaksi menggunakan mur dan baut. Anda mungkin perlu mengebor lokasi yang tepat dengan bor 3 mm.
8. Cetak bantalan karet menggunakan filamen Ninjaflex dan pasang ke alas tabung reaksi menggunakan lem atau mur dan baut. Salah satu metode tersebut akan berfungsi dengan baik.
9. Cetak casing dalam dua bagian dan satukan keduanya. Tempelkan 2 penghapus di titik tempat penutup terbuka, sisakan celah 8 mm di antara keduanya.
10. Pasang sakelar pada lubang yang tersedia dan solder sakelar tersebut ke motor dan adaptor secara seri.
11. Pasangkan wadah yang sudah dicetak dengan alas roda gigi dan kencangkan dengan mur dan baut.
12. Lewatkan rakitan batang berputar melalui celah di antara penghapus dan pasang pada roda gigi dengan rakitan bantalan.
13. Anda siap menggunakannya. Cukup nyalakan dan matikan sakelar, lalu lihat mixer bekerja.

1. Mur dan baut - Sekitar 5 dolar
2. Filamen - Sekitar 10 dolar
3. Bantalan (Bantalan papan seluncur): 2,5 $
4. Motor: 12 dolar
5. Baterai atau adaptor: 6$

Total biaya: 36 dolar

1. Anda dapat mencetak sampul sebagai satu cetakan. Cukup modifikasi desain dan gabungkan kedua file agar lebih kokoh.
