Burning Man Evaporative Cooler/fr

Quand je suis à Burning Man , je reste généralement éveillé jusqu'après le lever du soleil. Sachant que je ferai de même toute la semaine, je tiens à bien dormir. En journée, dormir sous une tente, même avec un abri, c'est comme dormir dans un sauna. Ce petit rafraîchisseur d'air solaire refroidit suffisamment l'espace pour que je puisse bien me reposer.

Les rafraîchisseurs d'air par évaporation sont efficaces uniquement dans les environnements chauds et secs. Parfaits pour Black Rock City (BRC). Voici une explication simplifiée du fonctionnement des rafraîchisseurs d'air par évaporation (mais suivez le lien pour en savoir plus) :

Nous savons tous que l'eau bout (s'évapore très rapidement) lorsqu'on la chauffe suffisamment. Or, il existe une corrélation directe entre la quantité d'énergie fournie à l'eau et sa vitesse d'évaporation. Autrement dit, si l'eau s'évapore, c'est qu'elle a forcément puisé l'énergie nécessaire quelque part. Lorsqu'on souffle de l'air chaud et sec sur de l'eau, celle-ci s'évapore et absorbe la chaleur de l'air. L'air se refroidit alors et devient plus humide, ce qui, à Burning Man, offre un répit bienvenu face à la poussière et à la sécheresse ambiantes.

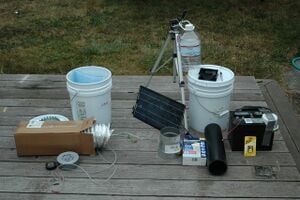

• Scie sabre
• Cisailles à tôle
• Ensemble foret et mèche
• Couteau Exact-o
• Ciseaux
• pinces à dénuder
• Marqueur permanent
• Ruban adhésif toilé
• Ruban isolant

Mon objectif avec le bac d'admission d'air était de minimiser l'entrée de poussière du playa dans le bac réfrigéré. Moins il y a de poussière, plus le système reste propre, ce qui améliore son efficacité et réduit la maintenance. J'ai conçu une grande surface de filtration pour deux raisons techniques : à débit d'air égal, un grand filtre capte moins d'air par unité de surface qu'un petit (effet de vide moindre), ce qui permet à davantage de poussière de se déposer au fond du bac plutôt que d'être aspirée par le filtre ; de plus, une plus grande surface est moins susceptible de s'encrasser. Il y a bien d'autres choses plus importantes à faire sur le playa que de nettoyer des filtres.

1. Utilisez la bride de conduit de 10 cm comme gabarit pour découper un trou dans un des couvercles de seau. Je l'ai simplement positionnée à l'endroit voulu et j'ai tracé les lignes de découpe au marqueur. Percez un avant-trou légèrement plus grand que la lame de la scie sauteuse pour faciliter le démarrage. Essayez d'ajuster la bride au plus près, mais si le trou est un peu trop grand, bouchez les interstices avec du ruban adhésif. Je crois que j'ai de toute façon fixé la bride avec du ruban adhésif.
2. Enroulez la toile métallique pour qu'elle s'insère dans la bride. Utilisez des attaches rapides pour maintenir le rouleau à la bonne taille. Coupez le bas du rouleau (j'ai utilisé des cisailles à tôle) pour qu'il épouse parfaitement le fond du seau une fois le couvercle clipsé. Du ruban adhésif sur les bords de la toile métallique sert de joint, assurant une meilleure étanchéité et vous évitant les éraflures.
3. Utilisez quelques attaches rapides supplémentaires pour maintenir le média filtrant autour du cylindre en treillis métallique.
4. Découpez des trous d'aération dans le reste du couvercle. Faites-les aussi grands que possible. Laissez un peu de plastique entre les trous pour préserver la solidité du couvercle.

1. Utilisez l'adaptateur femelle/femelle en ABS comme gabarit pour découper un trou dans le couvercle de l'autre seau. Tracez le contour intérieur de l'adaptateur au marqueur. Assurez-vous que le trou dans le couvercle soit légèrement plus petit que l'adaptateur. L'adaptateur viendra s'appuyer contre le couvercle, sans le traverser.
2. Percez quatre petits trous régulièrement espacés sur le pourtour d'un côté de l'adaptateur, près du bord. Ces trous doivent être légèrement plus grands que les attaches rapides qui serviront à fixer l'adaptateur au couvercle. Percez également quatre trous près du bord de l'ouverture pratiquée dans le couvercle. Ces trous doivent être alignés avec ceux de l'adaptateur. Fixez l'adaptateur femelle/femelle au couvercle à l'aide d'attaches rapides passées dans les trous.
3. Fixez le ventilateur à l'extérieur du couvercle, centré au-dessus du trou, à l'aide de vis à bois. Assurez-vous que le flux d'air du ventilateur est dirigé vers l'intérieur du seau. Comblez tout espace entre le ventilateur et le couvercle avec un joint (joint liquide, silicone, colle, ruban adhésif).
4. Percez des trous dans le couvercle pour permettre à l'air froid de s'échapper. La section de ces trous doit être au moins égale à celle du conduit de 10 cm (4 pouces). Une section plus petite engendrerait une contre-pression, réduisant ainsi l'efficacité du système. La section du conduit de 10 cm (4 pouces) est de π² = environ 12,5 pouces carrés (12,5 pouces carrés). Quatre trous de 5 cm (2 pouces) de diamètre offrent une section équivalente à celle d'un seul trou de 10 cm (4 pouces) de diamètre.
5. Fixez l'adaptateur de conduit de 7,6 cm à 10,2 cm au ventilateur. J'ai utilisé du ruban adhésif pour conduits, que j'ai fixé sur le côté de 10,2 cm de l'adaptateur, et j'ai fait une boucle à l'extrémité près du côté de 7,6 cm. Ensuite, j'ai serré l'adaptateur au ventilateur avec des attaches rapides passées dans les boucles. Voir les photos.
6. Coupez la longueur du tuyau ABS de 3 pouces à la longueur voulue afin qu'il s'ajuste parfaitement au fond du seau, une fois inséré dans l'adaptateur fixé au couvercle et ce dernier fixé au seau.
7. Utilisez ensuite le filtre d'évaporation pour mesurer les trous à percer dans le tuyau ABS de 7,6 cm (3 pouces). Assurez-vous que ces trous soient plus courts que la longueur du filtre d'évaporation. Il est impératif d'empêcher toute fuite d'air hors du filtre, car cela réduirait considérablement l'efficacité du système. L'extrémité du tuyau de 7,6 cm (3 pouces) étant immergée, l'étanchéité est moins cruciale qu'à l'extrémité supérieure. J'ai laissé un rebord d'environ 2 cm (3/4 de pouce) à l'extrémité supérieure pour garantir l'étanchéité.
8. Étirez délicatement le filtre d'évaporation sur le tuyau ABS de 3 pouces, puis poussez le tuyau dans l'adaptateur ABS sur l'ensemble du couvercle.

Le filtre à évaporation est conçu pour répartir l'eau uniformément dans sa structure grâce à un effet de capillarité. Sa structure comporte de nombreux passages qui facilitent la circulation de l'air. Lorsque de l'air chaud et sec traverse le filtre humide, l'eau s'évapore et l'air se refroidit.

Le ventilateur aspire l'air chaud et sec de l'extérieur à travers le filtre à poussière, puis insuffle cet air purifié à travers le filtre d'évaporation dans votre espace de vie. L'air se refroidit ainsi. À mesure que l'eau s'évapore du filtre, celui-ci absorbe davantage d'eau de la piscine située au fond du seau.

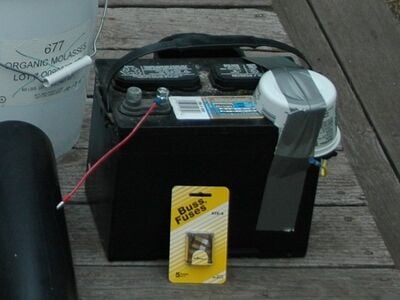

1. Une batterie de cette taille peut être mortelle. La première chose à faire est de placer un fusible sur la borne positive. Ensuite, recouvrez la borne d'un cache pour éviter tout court-circuit. J'ai utilisé un fusible de 5 ampères, largement suffisant pour le ventilateur de 0,7 ampère et assez faible pour ne pas provoquer de surtension avant de se déclencher en cas de court-circuit. Après avoir soigneusement inséré le fusible, j'ai découpé le côté d'une boîte alimentaire en plastique et je l'ai fixé avec du ruban adhésif sur la borne.

1. Les connecteurs rapides facilitent les choses. J'ai serti des connecteurs rapides à l'extrémité de tous les fils pour simplifier le montage.
2. Assurez-vous que vos câbles soient suffisamment longs pour installer tout votre matériel comme prévu lors du montage du campement, notamment les câbles du panneau solaire. Ce dernier sera peu efficace s'il est coincé à l'intérieur de la tente.

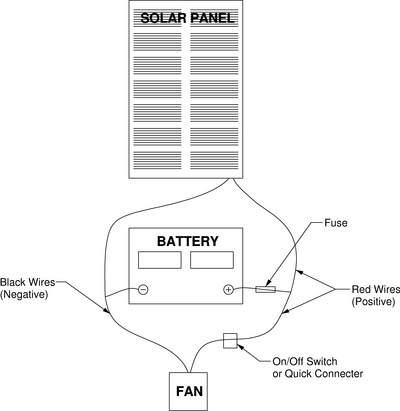

3. Consultez le schéma pour voir comment tout est câblé. Le ventilateur et le panneau solaire sont connectés à la batterie en parallèle.
4. Remarque : Lorsque vous allumez et éteignez le ventilateur, vous devez laisser le panneau solaire connecté à la batterie pour permettre la charge de celle-ci.

Comme il s'agit d'un rafraîchisseur d'air par évaporation, il consomme de l'eau. Avec ce système, j'utilisais environ 3 litres d'eau par jour. Le bac de refroidissement est conçu pour fonctionner de manière optimale avec environ 1 à 2,5 cm d'eau au fond. Cette quantité d'eau s'évapore complètement en 45 minutes environ lorsque le système est en marche. Souhaitant un minimum d'entretien, je ne voulais remplir le bac qu'une fois par jour ; j'ai donc conçu un système de siphon pour maintenir le niveau d'eau adéquat sans avoir à m'en occuper.

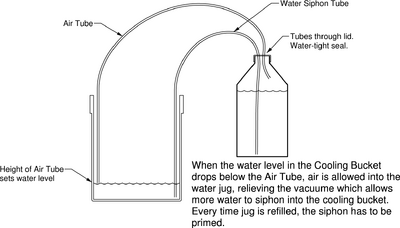

1. Percez deux trous dans le bouchon à vis de la bouteille d'eau d'un gallon (environ 3,8 litres). Le diamètre des trous doit être légèrement inférieur à celui du tube en vinyle de 9,5 mm (3/8"). Un foret de 8 mm (5/16") conviendra parfaitement. Les trous doivent être suffisamment petits pour que l'insertion des tubes en vinyle soit un peu difficile. L'objectif est d'obtenir une étanchéité parfaite autour des tubes.
2. Passez un tube en vinyle dans chaque trou. Tirez un tube suffisamment loin pour qu'il touche le fond de la bouteille d'eau : c'est le tube de siphon. Tirez l'autre tube à environ 2,5 cm à l'intérieur du bouchon : c'est le tube d'air.
3. Enfilez l'une des pailles sur le tube le plus long. La paille maintient le tube en vinyle droit. L'objectif est que l'extrémité soit le plus près possible du fond de la bouteille. Sans la paille, le tube est très difficile à manipuler car il a tendance à s'enrouler.
4. Coupez les deux tubes en vinyle de manière à ce qu'ils soient suffisamment longs pour atteindre le fond du seau de refroidissement une fois celui-ci installé comme prévu pour le campement.
5. Enfoncez les pailles sur les extrémités des deux tubes en vinyle qui plongent dans le seau de refroidissement.
6. Fixez le tube d'air sur le côté du seau de refroidissement de façon à ce que son extrémité se trouve entre 2 et 2,5 cm du fond du seau. Cela permet de régler le niveau d'eau.
7. Si, pour une raison quelconque, l'extrémité du tube de siphon ne repose pas près du fond du seau de refroidissement, fixez la paille du tube de siphon sur le côté du seau de refroidissement à l'aide de ruban adhésif, de sorte que l'extrémité du tube de siphon se trouve à environ 1/16" à 1/8" du fond du seau de refroidissement.

1. Remplissez la bouteille d'eau au maximum sans recouvrir le tuyau d'air. Ce dernier doit impérativement rester au-dessus de la surface de l'eau pour que le système fonctionne.
2. Fixez le bouchon sur la bouteille. Comme des tubes sortent du bouchon, la meilleure façon d'éviter qu'ils ne s'emmêlent est de pré-tourner le bouchon dans le sens inverse du serrage avant de le visser sur la bouteille. Une fois le bouchon bien serré, faites tourner la bouteille pour démêler les tubes.
3. Placez la bouteille d'eau. Il est très important que son fond soit au moins 15 cm au-dessus du niveau d'eau prévu dans le seau de refroidissement. Les bouteilles Crystal Geyser que j'ai utilisées étant carrées, j'ai trouvé plus pratique de la fixer sur une autre bouteille couchée sur le côté.
4. Assurez-vous que l'extrémité du tube d'air dans le bac de refroidissement soit positionnée à la hauteur souhaitée.
5. Pour que le siphon fonctionne, il faut amorcer le tube. Sortez-le du seau et aspirez par l'extrémité comme avec une paille. Une fois le tube rempli d'eau, replacez rapidement l'extrémité du tube en vinyle dans le seau, près du fond. Si de l'air s'est introduit dans le tube et que le siphon fonctionne trop lentement, voici une astuce : pincez fermement le tuyau d'arrivée d'air pour empêcher l'air de passer, puis pressez fermement la bouteille d'eau pour faire couler l'eau. Si votre tube de siphon n'est pas trop long et que vous maîtrisez la technique de pression sur la bouteille, vous pouvez probablement vous passer de l'amorçage à la bouche et utiliser uniquement la pression pour amorcer le système.
6. Lorsque la bouteille d'eau est vide, dévissez le bouchon, remplissez-la à nouveau d'eau (ou, si vous avez apporté votre eau dans ces bouteilles, vissez simplement le bouchon sur une nouvelle bouteille). Réamorcez le système.

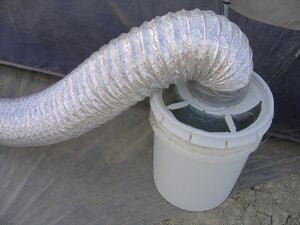

1. Placez le seau contenant le filtre à air à l'extérieur de votre tente. J'ai passé les arceaux de ma tente dans la poignée du seau pour le maintenir en place, puis j'ai laissé mon marteau à piquets à l'intérieur pour l'alourdir et le rendre moins sensible aux vents violents du désert.
2. Fixez une extrémité du conduit flexible de 10 cm (4 po) à la bride de conduit du bac à filtre à air à l'aide de ruban adhésif. Tirez l'autre extrémité du conduit flexible de 10 cm (4 po) dans le bac et fixez-la également à la bride de conduit située sur le dessus du bac de refroidissement à l'aide de ruban adhésif.
3. Raccordez tous les câbles électriques. Assurez-vous que votre panneau solaire est orienté vers le soleil et ne soit pas à l'ombre pendant les heures les plus ensoleillées de la journée.
4. Remplissez le réservoir d'eau, ouvrez-le et détendez-vous dans votre petite oasis privée.

1. N'oubliez pas d'éteindre le ventilateur lorsque vous n'êtes pas là. Cela gaspille beaucoup d'eau et d'énergie.
2. Remplissez la bouteille d'eau et amorcez le système avant de vous coucher. C'est vraiment désagréable de se réveiller et de se rendre compte qu'il n'y a plus d'eau et que de l'air chaud vous est soufflé dessus.

• J'ai vite compris que ce petit système ne suffisait pas face à la chaleur intense du soleil sur une tente aussi grande. J'avais même un petit abri au-dessus de ma tente. Alors, j'ai fixé une cordelette à la tente, à environ soixante centimètres du sol, au-dessus de mon lit, avec des épingles de sûreté, puis j'ai drapé mon drap par-dessus. Ça a créé une petite cabane au-dessus de mon lit. J'ai découpé du carton et j'ai fabriqué quelques déflecteurs pour diriger l'air frais de la glacière vers cette cabane. C'était parfait. Il faisait 35 °C dehors et j'ai dormi comme un bébé.
• Le panneau solaire a cessé de fonctionner correctement au bout d'une journée. Je me suis rendu compte qu'il était complètement recouvert de poussière du désert. J'ai compris que je devais désormais inclure le nettoyage du panneau solaire dans mon entretien quotidien pour obtenir une bonne charge électrique.

• Je remplacerais le tube d'air du système de siphon par un tube de plus grand diamètre. Parfois, si le niveau d'eau dans le récipient est trop élevé, la pression du siphon aspire l'eau tellement haut dans le tube d'air que, lorsque le niveau d'eau dans le bac de refroidissement baisse, le tube ne se vide pas, rendant le système d'auto-nivellement inefficace. Concrètement, je résoudrais ce problème en augmentant progressivement le diamètre du tube, soit à l'aide d'un adaptateur, soit en emboîtant simplement le petit tube dans l'ouverture d'un tube plus large. Par exemple, si le tube de siphon a un diamètre extérieur de 3/8", on peut l'insérer dans un tube de 3/8" de diamètre intérieur. J'augmenterais ensuite le diamètre par paliers jusqu'à au moins 5/8" de diamètre intérieur. De plus, le tube de 5/8" de diamètre intérieur devrait remonter à peu près jusqu'au niveau prévu pour le haut du récipient d'eau. Ce tube de grand diamètre éliminera l'effet de capillarité qui se produit dans les tubes de petit diamètre et permettra à l'eau éventuellement aspirée dans le tube d'air de s'écouler une fois que le niveau d'eau dans le bac de refroidissement descendra en dessous de l'ouverture du tube d'air.
• Je prévois d'installer un ventilateur plus puissant. Le ventilateur 12 volts 0,7 ampères fonctionnait bien avec mon astuce de cabane, mais ce serait bien de ne pas avoir à m'en préoccuper. Le problème des ventilateurs plus puissants, c'est qu'ils sont plus bruyants. L'avantage des ventilateurs axiaux comme celui que j'ai utilisé, c'est qu'ils sont vraiment silencieux (idéal pour dormir). La prochaine fois, j'essaierai soit de trouver un ventilateur axial de 2 ampères, soit d'empiler deux ou trois de ces ventilateurs axiaux pour obtenir un meilleur flux d'air sans trop augmenter le bruit. Je pense que la batterie pourrait supporter la charge supplémentaire pendant une semaine. Par précaution, j'envisagerais d'acheter un panneau solaire supplémentaire ou un panneau plus grand.
