Pompa cu berbec Papa este o versiune a secolului XXI a pompelor hidraulice cu berbec tradiționale ( pompe de apă alimentate doar de un flux de apă), fiind mai mică, mai ușoară, mai ieftină și mai eficientă.

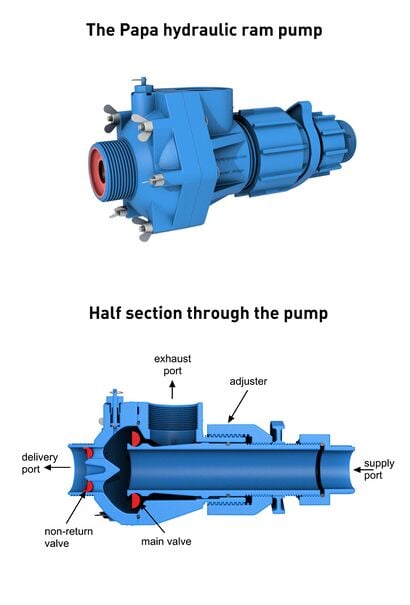

În 1996, un inginer englez, Frederick Philip Selwyn , a brevetat un „amplificator de presiune a fluidului” care diferă în multe privințe de tehnologia contemporană a pompelor cu cilindru prin dezvoltarea unei supape de deșeuri ^W cu efect Venturi . ^{[ 1 ]}

^{Aceasta utilizează presiunea scăzută generată de curgerea apei cu viteză mare în jurul unei supape elastomerice W} de formă curbată (cu pierdere de presiune redusă) pentru a permite un design al supapei care permite o închidere rapidă, cu o secțiune transversală relativ mică și o greutate redusă. Această supapă Venturi este configurată ca o secțiune inelară poziționată în jurul orificiului de admisie a pompei, cu ieșirea de refulare a pompei fiind direct în linie. Acest lucru a permis structurii pompei să fie concentrică și, prin urmare, inerent rezistentă, iar la închiderea supapei, permite o alimentare eficientă cu apă acționând în linie cu alimentarea prin intermediul unei a doua supape unidirecționale ^W cu efect Venturi, mai mici . Materialul elastomeric și funcționarea acestor supape le permit, de asemenea, să se auto-revină fără greutate sau asistență din partea arcului.

Un vas sub presiune ^W instalat pe un racord în T conectat la orificiul de refulare al pompei asigură mijloacele de acumulare a debitului pulsat. Această tehnologie și design unic au redus dramatic greutatea, costul de fabricație și numărul de componente necesare - oferind totodată o îmbunătățire generală a eficienței. Brevete suplimentare acordate companiei Selwyn au fost dezvoltate ulterior de companiile britanice Papa Ltd și Water Powered Technologies Ltd ^{[ 2 ]} din Bude ^W , Cornwall , îmbunătățind și mai mult tehnologia pentru a include o pompă din material compozit ^W turnată prin injecție ^W, permițând o producție de masă ^W cu costuri relativ scăzute, menținând în același timp o rezistență ridicată, o greutate redusă și performanțe ridicate, atinse anterior doar cu unități metalice.

Alte inovații legate de pompa cu berbec Papa includ:

i) Supapă Sureflow ^{[ 3 ]} - un sistem automat de supape de reglare care poate fi instalat simplu în orificiul de evacuare al pompei Papa pentru a permite utilizarea maximă a alimentării cu apă din surse cu debit scăzut sau variabile sezonier, fără a fi nevoie de reglarea manuală a pompei.

ii) Pompe Venturo ^{[ 4 ]} - pompe cu cilindru mărite, cu diametrul admisiilor de 500 mm și 1 metru, pentru aplicații în râuri mari, maree și inundații.

iii) Hydromentum ^{[ 5 ]} - sisteme dezvoltate cu pompe Papa integrate pentru colectarea apei de ploaie .

iv) Filtru cu sită variabilă Seradisc ^{[ 6 ]} - sită reglabilă pentru filtrarea particulelor de diferite dimensiuni. Filtrele Seradisc sunt furnizate cu kitul pompei Papa.

Părțile principale ale corpului pompei Papa sunt fabricate dintr-un compozit ingineresc de înaltă performanță, dezvoltat special de compania italiană Lati SpA ^{[ 7 ]} pentru aplicații de înlocuire a metalelor. Acest lucru are ca rezultat o greutate a pompei de 2 kg, comparativ cu o pompă tradițională cu cilindru de 2", care cântărește aproximativ 95 kg.

Supapa principală integrală și supapele de sens unic sunt fabricate dintr-un compus elastomeric ^W, special dezvoltat de Water Powered Technologies în colaborare cu o serie de furnizori din Marea Britanie, de-a lungul mai multor ani, pentru a asigura performanțe optime în numeroasele condiții de apă care pot fi întâlnite. În pompă este încorporată o supapă de suprapresiune ^W cu arc , care servește și ca supapă de aerisire manuală.

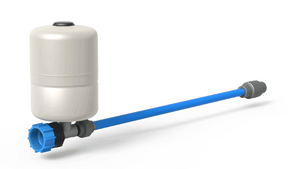

Spre deosebire de o pompă cu cilindru tradițională, care conține un recipient de presiune integrat, pompa cu cilindru Papa este livrată cu un recipient de presiune separat și o supapă de sens unic externă, montată ca parte a unui ansamblu de furtunuri. Acest recipient de presiune separat conține o diafragmă prin care perna de aer este separată de apă. Reglarea presiunii aerului în recipientul de presiune se efectuează utilizând o pompă manuală sau de picior standard. Presiunea trebuie setată la 0,5 bar ^W sub presiunea înălțimii de pompare (10 m = 1 bar); de exemplu, cu o înălțime de pompare de 50 m, presiunea aerului trebuie setată la 4,5 bar.

Există numeroase aplicații pentru pompa Papa, inclusiv adăparea animalelor, agricultură, horticultură, irigații, colectarea apei de ploaie, acvacultură, gestionarea bazinelor hidrografice ^etc. Pompele Papa au fost utilizate și în tratarea apei ^și în alte aplicații ale utilităților de apă ^, fiind deosebit de benefice acolo unde utilitățile se află într-o zonă îndepărtată. Exemple de aplicații:

•

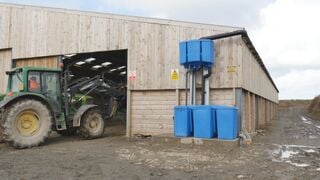

  Colectarea apei de ploaie din hidroment
•

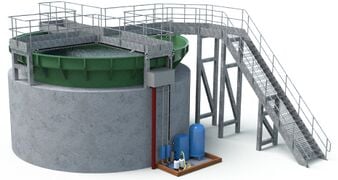

  Stații de epurare a apelor uzate
•
  Irigarea terenului de golf
•

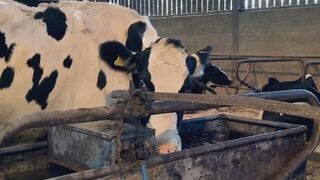

  Adăparea animalelor
•

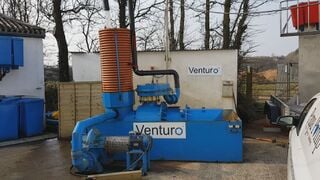

  Pompă cu cilindru Venturo cu volum mare (în curs de testare)
