Open-source mirror mount/zh

项目数据
类型
作者	张 C Anzalone NC Faria RP Joshua M. Pearce
地点	美国密歇根州
地位	设计原型已验证
经核实	最多
年
OKH宣言	下载

设备数据
硬件许可	CERN-OHL-S
认证	开始 OSHWA 认证

本项目是开源光学系列的一部分，旨在大幅降低实验光学设备的成本。参见：Zhang C, Anzalone NC, Faria RP, Pearce JM (2013) Open-Source 3D-Printable Optics Equipment . PLoS ONE 8(3): e59840. doi:10.1371/journal.pone.0059840 open access

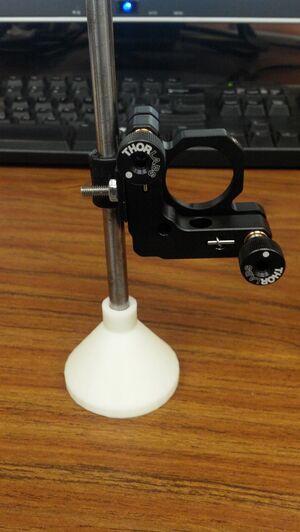

镜架由三个部件组成：金属杆、塑料底座和镜座。镜座并非开源产品，而是 Thor Labs 公司的商用运动学镜架KM100。它通过一个开源硬件连接到金属杆上，该硬件包含一个用于固定金属杆的孔和螺钉，以及一个用于连接镜座的螺钉和垫圈。宽大的塑料底座赋予整个装置稳定性，并可灵活放置。

该光学元件并非设计用于安装在光学面包板或实验台上。其优点在于透镜支架在光学系统中的放置位置不受限制。然而，缺点是会失去光学实验台所具备的稳定性。

OpenSCAD 和 STL 文件可以在这里找到：http://www.thingiverse.com/thing: 28112

对于固定镜，您还可以使用开源的简单半导体样品支架。

如需查看完全可打印的后视镜支架，请访问：http://www.thingiverse.com/thing:30727

另见：Zhang C、Anzalone NC、Faria RP、Pearce JM (2013)开源 3D 打印光学设备。PLoS ONE 8(3): e59840。doi:10.1371/journal.pone.0059840开放获取
