Cette machine de découpe/gravure laser utilise la même électronique qu'une imprimante 3D de type RepRap pour le mouvement et peut être utilisée de la même manière qu'une imprimante 3D à une seule couche, en utilisant Cura pour créer des trajectoires d'outils à partir de fichiers STL et Pronterface pour exécuter le gcode généré par Cura.

Bien que n'importe quel laser à diode puisse convenir, nous avons utilisé un laser à diode de 2,8 W et un kit de commande de 2,5 W de JTech Photonics, disponibles ici . Vous trouverez des instructions détaillées sur le branchement à une carte RAMPS et à d'autres imprimantes 3D courantes, si vous souhaitez adapter votre imprimante 3D actuelle pour y ajouter la fonctionnalité laser.

Les fichiers imprimés, la nomenclature et les autres informations concernant la découpeuse laser sont disponibles sur youmagine ici.

Les imprimantes 3D sont équipées d'une extrudeuse qui utilise un filament plastique pour imprimer des objets en trois dimensions. En revanche, la découpeuse laser n'en possède pas. Elle est équipée d'une diode laser (fournie avec la carte de commande laser), elle-même connectée à la sortie du ventilateur, dont la puissance est réglable de 0 à 255. Le laser détectant la vitesse du ventilateur, son intensité peut être ajustée entre 0 et 255, soit de 0 à 100 % par incréments de 0,39 %.

Le laser peut découper/graver des lignes à l'aide de logiciels de dessin 2D classiques tels qu'Inkscape et du plugin laser JTech . De plus, il peut facilement créer des motifs de remplissage grâce aux processus de découpe STL vers G-code couramment utilisés avec les imprimantes 3D, tout en fonctionnant comme une imprimante 3D monocouche.

• Cadre en aluminium Open Build Lab
• barres d'extrusion
• Support moteur
• Partie imprimée

• L'alimentation alimente la carte RAMPS (carte sur laquelle le ventilateur est monté).
• Un connecteur d'alimentation séparé se branche sur la carte de commande laser. Une fois le connecteur branché, insérez la clé située à l'arrière de la carte et tournez-la vers la droite. Ensuite, actionnez l'interrupteur et appuyez sur le bouton de réinitialisation rouge de la carte. Le ventilateur et la LED la plus proche du sélecteur de mode s'allumeront, indiquant que le laser est prêt à l'emploi. Par ailleurs, la boucle de fil rouge à l'arrière de la carte peut être connectée à un dispositif d'arrêt d'urgence.

Pour faire fonctionner le laser, vous aurez besoin de trois programmes installés sur votre ordinateur : OpenSCAD (ou Inkscape ou Adobe Illustrator), Cura et Pronterface.

Les fichiers STL 3D peuvent servir à créer un motif de remplissage pour la gravure, mais doivent respecter une hauteur maximale de 0,25 mm (axe Z) afin de s'adapter à la zone de découpe laser définie dans Cura. Si la pièce est légèrement trop haute, vous pouvez ajuster uniquement l'axe Z.

Pour la découpe, un contour 2D de l'objet à découper est idéal. Vous pouvez l'importer dans Inkscape et le découper à l'aide du plugin fourni, en paramétrant la puissance du laser, le nombre de passages et le délai d'allumage. Si vous utilisez un fichier 2D dans Inkscape, suivez les instructions du plugin laser disponibles ici et découvrez plus d'informations sur ses paramètres ici.

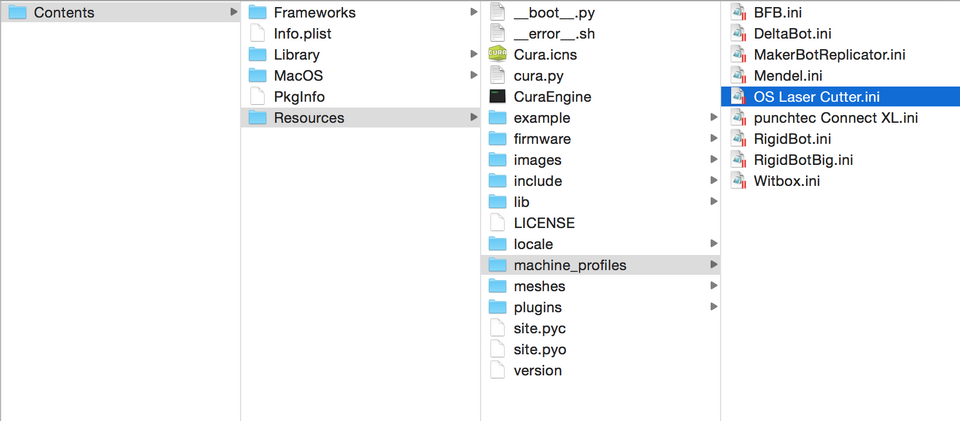

Cura est un logiciel de découpe qui applique des paramètres aux modèles 3D (.stl) destinés à être utilisés avec une imprimante 3D ou une découpeuse laser. Il enregistre ces paramètres spécifiques au modèle dans un fichier G-code, qui contient les commandes de mouvement du moteur. Ce fichier détermine les déplacements du laser selon les axes x et y, ainsi que la puissance à lui fournir. Un profil machine prédéfini est disponible sur la page Youmagine dédiée à la découpeuse et graveuse laser open source de 2,8 W. Téléchargez tous les fichiers et déplacez le fichier OS Laser Cutter.ini dans le dossier machine_profiles du répertoire Cura.

Lancez Cura et sélectionnez « Fichier » -> « Paramètres machine » -> « Ajouter une nouvelle machine » -> « Autre » -> « Découpeuse laser OS ».

Cela ajoutera les paramètres de la machine pour la découpeuse laser OS et l'ajoutera à la liste des machines.

Ouvrez le fichier STL dans Cura. L'interface de Cura comporte deux sections : la section de commandes, qui contient quatre onglets, et le rendu graphique relatif à la zone laser.

• Positionnez la pièce dans la section de rendu graphique en estimant sa position à l'écran par rapport à l'endroit où votre support de découpe est placé sur la plaque de travail de la découpeuse laser.

Pour créer une gravure carrée de base :

1. Saisissez les coordonnées suivantes dans l'onglet Basique :
   1. Hauteur de couche : 0,2 (une hauteur de 0,2 crée une gravure monocouche ; une couche de 0,05 entraînera une gravure en 4 passes pour une pièce de 0,2 mm d’épaisseur)
   2. Épaisseur de la coque : 0
   3. Densité de remplissage : 100 %
   4. Vitesse d'impression : n 20-40
   5. Température : 0 (la température saisie dans Cura contrôle généralement la température de l’extrudeuse d’une imprimante 3D ; aucun réglage de température n’est donc nécessaire)
2. Saisissez les coordonnées suivantes dans l'onglet « Avancé » :
   1. Buse : 0,2 – 0,22 (ex. : 0,21)
   2. Rétraction : 40,0/4,5
   3. Épaisseur de la couche initiale : 0
   4. Les autres options peuvent rester inchangées.
3. Saisissez les coordonnées suivantes dans l'écran « Configuration experte » en cliquant sur « Expert » dans le menu déroulant, puis sur « Ouvrir les paramètres experts » :
   1. Sous la section Jupe
      • Nombre de lignes : 0
      • Distance de départ : 0
      • Longueur minimale : 0
   2. Sous la section Cool
      • Ventilateur à pleine puissance à la hauteur : 0 (ce réglage démarrera le ventilateur au démarrage de la découpeuse laser)
      • Vitesse du ventilateur min/max : 50 (ce réglage détermine la puissance délivrée par le laser en pourcentage)
4. À ce stade, vos paramètres dans Cura doivent correspondre à ceux de votre diagramme d'objet. Lorsque les paramètres correspondent, un bouton « Enregistrer le G-code » s'affiche sur la grille de l'objet. Enregistrez les paramètres dans un fichier G-code en cliquant sur ce bouton.

Pronterface héberge la version imprimée.

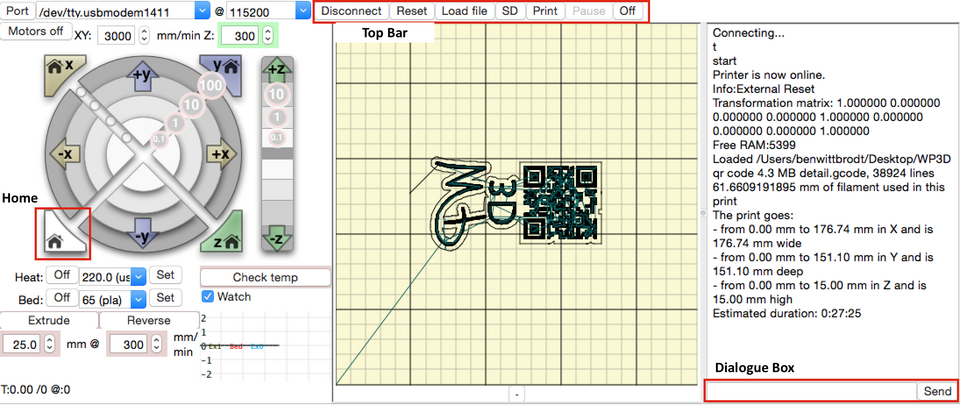

1. Ouvrez Pronterface et chargez le fichier G-code en utilisant « Charger un fichier » dans la barre supérieure.
2. Appliquez les commandes suivantes dans la boîte de dialogue située à droite de la fenêtre Pronterface.
   1. M106 S10
      • Cela activera le laser à très faible puissance pour permettre la mise au point.
3. Maintenant, réglez très soigneusement la mise au point du laser à l'aide de vos doigts (la mise au point se fait grâce à une bague située à l'extrémité du laser qui se tourne, un peu comme la mise au point d'un objectif d'appareil photo).
4. Envoyez M107 ; cela désactive le laser.
   • Remarque : Si vous utilisez un fichier gcode obtenu à partir d’Inkscape, cliquez maintenant sur « Accueil » pour positionner le laser sur le point [0,0] également appelé « position d’origine ».
5. Cliquez sur le bouton « Imprimer », situé en haut de l'interface principale.
