El diseño de la mayoría de los sistemas de biogás se remonta al Domo Fijo de China (CFD), con más de 6 millones de sistemas en uso (Fig. 1), o a la Cubierta Flotante de India (IFC), con más de 2,9 millones de sistemas en uso. (Figura 2). El sistema de biogás doméstico (HBS) Philippine BioDigester es un producto de ambos diseños [1] (Fig. 3).
Sus principales ventajas son que es más fácil de construir, menos costoso y más sencillo de operar y mantener (limpiar y reparar). Se puede construir como un proyecto de bricolaje donde no se requieren habilidades de albañilería experta y se puede fabricar utilizando materiales comunes y económicos disponibles en cualquier lugar.
A partir del estiércol de cerdo, donde 1 o 2 cerdos excretan 1 litro (L=litro), se puede producir biogás a la siguiente velocidad:
- 20L/día = 250 Pesos [2] de biogás al mes
- 40L/día = 500 Pesos [2] de biogás al mes
- 60L/día = 750 Pesos [2] de biogás al mes
El plano descrito en este proyecto es para un digestor de 8 metros cúbicos (Fig. 3). Puede producir hasta 1.000 pesos [2] de biogás al mes a partir de 80 litros/día de estiércol de cerdo.
Figura 1: CFD (más de 6 millones en uso)
Figura 2: IFC (más de 2,9 millones en uso)
Figura 3: Sistema de biogás doméstico BioDigester (HBS) de Filipinas
Contenido
Otras ventajas
- No necesita una cúpula de hormigón que es difícil de construir, costosa y propensa a fugas.
- No necesita una cubierta flotante (metálica) que se corroe, es costosa y difícil de operar.
- No necesita un sistema de agitación que se corroe, es laborioso y propenso a fugas.
- El HBS tiene un proceso simple de eliminación de sedimentos que es fácil y conveniente de operar.
- El HBS se puede ubicar más cerca de la cocina o del lugar donde se utilizará el gas para minimizar problemas de tuberías como obstrucciones y fugas.
Instrucciones de puesta en marcha
Biodigestor HBS filipino [3]
- Preparación del inoculante: tres semanas antes de la construcción, colocar 100 L de estiércol en un bidón de 200 L y mezclar bien con 50 L a 100 L de agua. Preparar más es mejor si cabe.
- Al finalizar el HBS (todas las superficies estén completamente secas), vierta todo el inoculante preparado en el HBS.
- Continúe agregando estiércol (completamente disuelto en agua en una proporción de 1:1) en el HBS hasta que el compartimiento de salida esté medio lleno.
- Con la válvula de salida de biogás cerrada, después de unos días, la tapa del HBS debe comenzar a abultarse (lo que indica que se está llenando de gas).
- Intente encender o quemar el gas producido. No debe encenderse durante los primeros días o semanas ya que el gas que se produce es CO2 y no biogás. El CO2 en realidad extinguirá las llamas o el fuego.
- Siga agregando estiércol diariamente según sea necesario. Ocasionalmente se puede omitir la alimentación, sin efectos adversos.
Instrucciones de construcción
- Seleccione una ubicación para el HBS cerca de donde se utilizará el gas. (Recomendamos recolectar estiércol y llevarlo al HBS para alimentarlo).
- Elija un lugar alejado de árboles cuyas raíces puedan romper las paredes del digestor. (Área mínima: 2,5 m x 3,0 m)
- Excave el terreno de 2,5 mx 2,5 m de ancho y 2,0 m de profundidad.
- Construir las zapatas y losa de hormigón armado.
- Construya las paredes reforzadas de CHB. Al llegar al nivel del suelo, disponga las paredes del CHB para el compartimiento de salida de modo que se mantengan los enclavamientos del CHB y las barras de refuerzo. (No instale todos los CHB para el compartimiento de salida. Consulte las instrucciones a continuación sobre la instalación de la cubierta).
- El HBS tiene una sección subterránea de aproximadamente 1,6 m y una sección aérea de 1,0 m. (Esta característica ÚNICA acelera la eliminación de sedimentos como se describe más adelante en operación y mantenimiento).
- Después de que las paredes del CHB se hayan secado, instale las tuberías de entrada, salida y otras. Las ubicaciones de las tuberías se pueden cambiar al mismo lado o a lados adyacentes si se prefiere o es necesario.
- Instale pernos de anclaje en la pared exterior.
- Construya la losa de hormigón para el compartimento de salida y enyese las paredes interior y exterior. Utilice una mezcla de yeso con un sellador de agua como Sahara.
- Corte los tubos de PVC naranja de 6" por la mitad y colóquelos sobre los bloques CHB. Coloque codos (también cortados por la mitad) en las esquinas. Aplique lechada según sea necesario para mantenerlos en su lugar. (Esto es para proteger el material de la cubierta de los bordes afilados. )
- Limpie las superficies de los tubos de PVC naranja de 6" cortados por la mitad y coloque la cubierta HBS como si instalara un mantel.
- En la sección exterior de la pared CHB, donde se encuentran los pernos de anclaje, aplique una tira de sellador de 6" a 8" de ancho como Vulca-Seal. Asegure una buena adhesión del sellador y del yeso.
- Recuerde, después de intercalar el material de cobertura entre el yeso exterior y la tabla de madera, el sellador debe crear un sello hermético al gas.
- En la pared adyacente al compartimiento de salida, es mejor omitir algo de CHB antes para permitir la instalación de la cubierta de HBS. Instale el CHB omitido después de la cubierta.
lista de materiales
| Cantidad | Descripción | Precio unitario [2] | Monto (PHP) [2] |
|---|---|---|---|
| 300 piezas | 4" CHB | 6.00 | 1.800,00 |
| 20 piezas | Barra de defensa de 10 mm | 100.00 | 2.000,00 |
| 2 m³ | Arena | 500.00 | 1.000,00 |
| 0,5 m³ | Grava | 1.000,00 | 500.00 |
| 20 bolsas | Cemento Portland | 175.00 | 3.500,00 |
| 10 paquetes | Sellador del Sáhara | 30.00 | 300.00 |
| 20 piezas | Pernos de anclaje | 50.00 | 1.000,00 |
| 2 cuartos | Sello Vulca | 350.00 | 700.00 |
| 4 piezas | Madera de 2"x4"x8' | 250.00 | 1.000,00 |
| Total parcial | 11.800,00 | ||
| 1 lote | Revestimiento, tuberías y accesorios de HDPE [4] | 5.000,00 | |
| Materiales totales | 16.800,00 | ||
| Mano de obra | 4.200,00 | ||
| Supervisión | 1.800,00 | ||
| COSTE TOTAL | 22.800,00 | ||
Operación y mantenimiento
- Con el tiempo (antes si se añadió más inoculante y más tarde si se añadió poco o ningún inoculante al principio) se producirá biogás, lo que se indica mediante el encendido de un fuego o una llama.
- ¡Advertencia! — El fuego o llama producida puede ser invisible (ver imagen).
- Obstrucción : tienda una tubería de gas desde el HBS hasta un quemador de manera que la tubería esté progresivamente inclinada. El biogás contiene vapor de agua que se condensa y se acumula en cavidades que dificultarán el flujo.
- Tubería de gas : utilice material de tubería de agua de PE negro, más grueso, de 3/4" o 1,0" (disponible en rollos en la mayoría de las ferreterías) y accesorios y válvulas de PE siempre que sea posible.
- Desobstrucción : ocasionalmente, puede ser necesario levantar secciones de la tubería de gas para que el condensado acumulado regrese al HBS o al quemador.

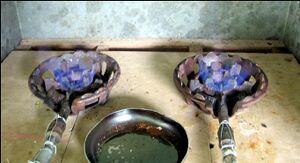

- Quemadores de biogás : consulte las imágenes de los quemadores recomendados. No utilice válvula ni orificio de gas originales. Reemplace esas piezas con una boquilla para tubería de 1/4" o 3/8" conectada mediante casquillos a una válvula de bola de plástico de 1/2" o 3/4" para permitir un alto flujo de biogás hacia el quemador.
- Eliminación de sedimentos : NO cemente (con cemento o solvente de PVC) el codo en el TUBO DE SALIDA. Este codo debe poder girar sobre la tubería desde el compartimento de salida. Después de que se produce el biogás, el TUBO DE SALIDA debe colocarse en una posición inclinada para permitir que el exceso de efluente fluya hacia afuera cuando se alimenta el HBS. De forma programada, como una vez por semana, se puede girar completamente el TUBO DE SALIDA para expulsar el sedimento acumulado en el compartimento de salida. El sedimento o lodo se puede utilizar como fertilizante orgánico.
Información sobre este diseño y el diseñador.
- El sistema filipino de biogás doméstico (HBS) que se muestra arriba se preparó en enero de 2006.
- También está disponible una versión más reciente, actualizada en octubre de 2007, llamada HBS2 . Utiliza una construcción totalmente de hormigón para que pueda construirse en cualquier lugar a bajo coste. Los planos de construcción y las instrucciones se proporcionan GRATIS.
- Autor: Gerardo P. Baron de Philippine BioDigesters
- Correo electrónico:
obras de biogás
gmail com - Llama o envía un mensaje de texto: +63 927 407 1142
enlaces externos
- Wikipedia: biogás
- Sitio web de Gerry Baron
- La evolución del HBS (Sistema de biogás doméstico)
- Biodigestor a pequeña escala diseñado y construido en Filipinas por Gerry Baron
- El inventor del biodigestor ofrece planes gratuitos para hacerlo usted mismo , comunicado de prensa, 20/10/2005 (incluye mención de los premios Eco-Tech 100 de la Expo Japón 2005
- BiogasPro : digestor a pequeña escala fabricado en Sudáfrica. Se instala una unidad de demostración en la Universidad de Ciudad del Cabo
Referencias
- ↑ Fue nominado por ICETT y recibió uno de los premios Global 100 Eco-Tech Awards otorgados en la EXPO Mundial 2005 en Japón. Busque "Baron Biogas" en Internet.
- ↑Saltar a:2,0 2,1 2,2 2,3 2,4 2,5 $1 EE.UU. = 55,00 PHP (pesos filipinos)
- ↑ La cubierta de HDPE se fijará a las paredes laterales y no encima de las paredes como se muestra arriba. La forma será cuadrada en lugar de rectangular. Se puede lograr una mayor capacidad o volumen de manera más económica aumentando la profundidad.
- ^ Disponible en GPBaron (se pueden utilizar revestimientos gruesos de PE, lonas, etc. de otros proveedores para reducir costos).
