Há uma quantidade substancial de texto na página de discussão . Ele será restaurado gradualmente assim que o esboço estiver claro. Use-o agora se desejar. LucasG 07:49, 24 de julho de 2011 (PDT)
Plywood hexayurt é o termo genérico usado para a família de hexayurts sem moldura construídos de compensado ou materiais similares. A alternativa mais notável é o OSB. Eles não devem ser confundidos com o Timber Frame Hexayurt. Plywood Hexayurts não têm nenhuma estrutura interna de forma.
Madeira compensada
Esta é a solução primária hexayurt para situações de socorro a desastres devido aos materiais usados e à facilidade de construção. Para desastres em frio extremo, use placa de isolamento e as instruções de construção em Hexayurt Playa
Hexayurts são basicamente feitos de painéis e conectores. O design foi modificado extensivamente por causa de problemas que surgem da construção de compensado sem estrutura. As preocupações com impermeabilização, proteção contra insetos, fixação ao solo e portabilidade são diferentes das hexayurts de poliiso mais comuns.
Se os painéis forem de madeira, então:
- os conectores precisam ser mais fortes do que os dos painéis mais leves.
- fixar o hexayurt ao solo provavelmente só será necessário se houver risco de terremotos ou deslizamentos de terra.
- impermeabilização e proteção contra insetos precisam ser consideradas, consulte os especialistas locais.
- a portabilidade precisará de um grupo de operadoras sincronizadas.
Modificações
- Não é recomendado parafusar diretamente em compensado e, devido aos ângulos envolvidos, às vezes é impossível. Portanto, todas as juntas são feitas usando blocos de madeira.
- Os dois lados dos triângulos do telhado se sobrepõem para que possam ser parafusados juntos. Além disso, os painéis do telhado são sobrepostos para que fiquem em cima de uma das peças vizinhas, mas sob a outra.
- Devido a essas sobreposições, as pontas do triângulo devem ser cortadas.
- Essa sobreposição no telhado faz com que a pegada do telhado seja menor do que no projeto básico. Além disso, para que a água escorra do telhado corretamente, o telhado deve ficar saliente. Então, as paredes devem ser conectadas em um hexágono menor para ficar dentro do raio do telhado. Isso é obtido deixando uma parede se projetar ao fazer a junta.
- Para evitar que o telhado bata na parede saliente, um canto da chapa da parede é cortado. Essa modificação é chamada de “canto do Sri Lanka”.
Como
Caso não esteja claro, consulte o modelo do Sketchup ou os vídeos na seção de links.
Requisitos
Pessoas
2 todas as fases da construção, exceto 'Fase 4: elevação do telhado'
≈18 para o Estágio 3: levantar o telhado. O número depende da força das pessoas e do material usado. O compensado tem aproximadamente 40 kg por folha e o OSB tem 20 kg por folha. Então o telhado pode pesar 240 kg ou 120 kg. Você quer um máximo de 15-20 kg por pessoa. Dura aproximadamente 5 minutos
Materiais
Obrigatório:
12× 1,22m×2,44m folhas de compensado de 12mm de espessura ou material similar, por exemplo, OSB, painel de palha
6× 47mm×100mm de comprimento de madeira de carcaça de 2m de comprimento ou similar. Isso é aproximadamente 2 polegadas por 4 polegadas, então observe que muita madeira chamada de “2 por 4” NÃO mede realmente 2”×4” por razões históricas.
220+ parafusos de madeira auto-roscantes de 50 mm de comprimento. De preferência, cabeça de flange com haste parcialmente sem rosca
Opcional:
1-2× Lona para piso e cobertura do teto
1-2× Frasco de cola de madeira espumante
Ferramentas
Recomendado:
• Caneta/lápis
• Chave de fenda elétrica
• Serra circular
• Serrote
• Transferidor (medidor de ângulo)
• Fonte de energia
• Corda
• Fita métrica
• Estacas de barraca x 6 (ou outra forma de marcar o solo)
Construção
Observação: sempre parafuse o compensado no bloco. Use 2 parafusos para cada face do bloco que encontra uma placa.
Etapa 1: Paredes
Marque um hexágono. Primeiro use a corda para marcar um círculo com um raio de 2,2 m. Depois que o círculo for desenhado, marque um ponto na borda, coloque uma ponta da corda ali e marque onde a outra ponta da corda cruza o círculo. Agora comece desse ponto e marque o próximo ponto de cruzamento. Continue por todo o caminho para fazer o hexágono. Como alternativa, segure a corda no meio e marque a cada 60°.
Pegue 6 painéis
Corte um canto de 25 cm de cada painel. Isso é chamado de "canto do Sri Lanka" porque foi inventado no Sri Lanka.
Corte uma porta e uma(s) janela(s) em um dos painéis.
Corte 24 blocos em um ângulo de 120º. 18 são usados para as paredes. Guarde os outros 6 para depois. Haverá 3 blocos em cada canto, um perto do chão, um perto do meio e o outro perto do telhado.
Parafuse os blocos para unir as paredes. As paredes não são unidas de ponta a ponta, imagine uma linha reta descendo do final do "Canto do Sri Lanka" e use isso como a ponta
Alinhe os cantos com o hexágono que você marcou.
Etapa 2: Telhado
Pegue 6 painéis.
Corte cada um deles ao meio na diagonal. Nota: Alguns materiais têm um revestimento resistente à água em um lado. Se for assim, você vai querer fazer duas pilhas de 3 corte cada pilha ao longo de diferentes diagonais para cada pilha
Corte a ponta de cada um dos 12 triângulos. Primeiro, meça 15 cm da ponta ao longo do lado de comprimento médio do triângulo e corte-o em linha reta. Depois, meça mais 10 cm ao longo do mesmo lado e corte desse ponto até o meio da nova ponta.
Use 2 triângulos para criar cada uma das 6 peças do telhado. Isso é feito sobrepondo 2 triângulos pela largura de um bloco (aproximadamente 50 mm). Use 2 blocos.
Corte 12 blocos em um ângulo de 150º. Haverá 2 blocos em cada canto, aproximadamente 60cm de distância das pontas.
Junte as peças do telhado com os blocos de 150º. Certifique-se de que elas estejam sobrepostas corretamente. A peça deve sobressair em 50 mm. Use o centro do telhado como orientação para o quão para cima ou para baixo os módulos individuais do telhado devem ser deslizados antes de você parafusar os parafusos.

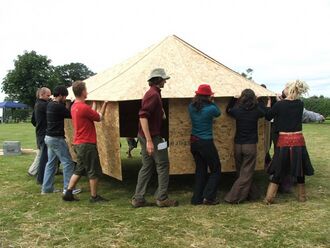

Etapa 3: Levantando o telhado
Divida em três grupos.
Faça com que ¼ das pessoas dentro do hexágono esperem na parede mais próxima do cone do telhado (Grupo 1). Faça com que ¼ se alinhem nos rostos próximos ao hexágono (Grupo 2). Faça com que o restante se espalhe uniformemente ao redor do cone do telhado (Grupo 3).
Os grupos 2 e 3 levantam e reposicionam o cone do telhado de modo que um canto da parede fique diretamente voltado para um canto do telhado.
Eles então carregam o telhado em direção ao hexágono lentamente. Quando estiver perto da parede, permita que o Grupo 2 passe a carga para o Grupo 1 e então saia do caminho. O Grupo 2 então se move para o lado com a porta pronta para receber a carga novamente.
Abaixe o telhado no lugar e prenda-o com os blocos restantes do Estágio 1. Adicione parafusos adicionais nos cantos, através do telhado e nos blocos da parede superior.
Variantes
Haiti/Furacão Hexayurt
Uma hexayurt de madeira compensada com cantos reforçados e fixação ao solo para condições de ventos fortes.
Madeira compensada H13
A versão de compensado do design H13 de Scott Davis e Dylan Toymaker . Usar mais uma folha de compensado e trocar o arranjo dos painéis do telhado resulta em uma estrutura com uma entrada completa de 8′, muito mais espaço interno para caminhar
Detalhes adicionais
Pontos mais finos
Bloco de canto
Ao parafusar o bloco nas bordas com uma sobreposição, parafuse o bloco na folha que está na borda primeiro. Deixe cerca de 1 cm entre o canto do bloco e a borda da folha. Em seguida, parafuse a outra folha no lugar. Isso "puxará" as folhas com mais força do que se fosse feito do outro jeito.
Medidas Temporárias
Porta
Parafuse quatro blocos perto dos cantos da porta para que eles fiquem um pouco salientes e criem uma borda para a porta se apoiar. No lado interno, parafuse dois blocos ao redor do meio. Prenda um lado com dois parafusos. Para o outro lado, use apenas um parafuso, posicione o bloco e o parafuso de modo que, dependendo da orientação do bloco, ele segure a porta no lugar ou a deixe sair. Isso permitirá que a porta seja "travada" por dentro até que medidas mais permanentes sejam tomadas. Adicione um último bloco à porta como uma maçaneta. Diagramas pendentes
Truques para ferramentas limitadas
Medindo ângulos
Pegue uma folha de papel, dobre-a ao meio e depois ao meio novamente. Agora dobre-a em um 'Z' em terços. Desdobre e agora você tem uma folha que pode ser usada para medir qualquer múltiplo de 30°.
