Fundo
Schnorkel tem 4 membros do grupo: Jackson Cunningham, Hannah Barnes, Troy Gankas e Kaylee Vincent. Atualmente, todos nós fazemos parte da aula de Introdução ao Design 205 que acontecerá na primavera de 2024 na Cal Poly Humboldt. Nosso projeto é o sistema de aeração de energia solar antirroubo para o lago para o CCAT, uma organização administrada por alunos no campus que prioriza a tecnologia apropriada. O objetivo deles é encontrar maneiras de atender às necessidades humanas sem grandes impactos nos recursos da Terra. O objetivo deste projeto é, em primeiro lugar, criar um sistema que evite que o sistema de aeração e o painel solar sejam roubados e, em segundo lugar, restaurar o lago e torná-lo agradável aos olhos.
Declaração do problema
Este projeto visa criar uma bomba de aeração movida a energia solar para uma libra localizada no CCAT. Estaremos construindo uma bomba que funciona através de uma cachoeira para criar a aeração necessária para ajudar a limitar o número de algas na água, juntamente com o fornecimento de um bom ambiente para as plantas crescerem dentro da água.
Critérios
As restrições de critérios do nosso lago eram muito simples e fáceis de avaliar. A primeira era o roubo, que é o motivo pelo qual este era um projeto em primeiro lugar, e a próxima era a longevidade para não ter que refazer o trabalho no futuro previsível. O custo era muito básico, considerando que estávamos com um orçamento limitado, e a estética era um bônus para crédito extra que decidimos que queríamos levar em consideração. O som era uma reflexão tardia e sabíamos que precisava ser incluído.
| Critérios | Descrição | Peso (1-10) |
|---|---|---|
| Nível de resistência a roubo | O nível de dificuldade para alguém roubar completamente os componentes que permitem a funcionalidade do Pond | 10 |
| Longevidade | Quantidade de tempo até que os componentes críticos do lago falhem | 8 |
| Custo | A quantia de dólares americanos que será necessária para manter o orçamento da equipe abaixo de 250$ | 6 |
| Estética | Quão bem os lagos se parecem e o design se adapta ao ambiente ao redor | 5 |
| Nível de ruído | Todo barulho ouvido do lago correndo | 2 |
Prototipagem
O processo de prototipagem foi dividido em 2 seções diferentes, uma para funcionalidade e outra para desejo. Fizemos isso porque queríamos primeiro entender melhor como planejamos criar a funcionalidade do lago e então entender melhor o que o cliente queria ver visualmente. Também fizemos isso para manter a falta de comunicação entre cliente e designer o mais mínima possível, e assim o designer entendeu melhor o que o cliente queria tanto para funcionalidade quanto para desejo. Para o protótipo de função, queríamos ver a vazão e a escala da cachoeira, usamos caixas de papelão e fita adesiva para criar uma cachoeira em escala. Adicionamos prateleiras à caixa para testar a vazão e mostrar ao cliente quais eram nossos pensamentos. Este protótipo nos permitiu ver diferentes alturas para prateleiras e cachoeira geral, ao mesmo tempo em que nos permitiu testar as vazões. Por fim, usamos o protótipo para mostrar ao cliente o tamanho da cachoeira e deixá-lo olhar para a colocação da cachoeira perto do lago. Isso foi bom porque quando eles olham para as colocações, eles então decidem mudar a localização das cachoeiras. Para o desejo, queríamos criar uma pequena réplica da área do lago com tudo o que queríamos fazer. Fizemos isso para comunicar nossa visão para o lago e permitir que o cliente fizesse perguntas e mudasse as coisas. Usamos argila seca ao ar e papelão para criar este modelo, e este protótipo ajudou a mostrar ao cliente a colocação das prateleiras na água, o que permitiu que eles mudassem de ideia e mostrassem o que queriam em termos de colocação. Ambos os protótipos ajudaram a mostrar a colocação de partes-chave do lago e ambos ajudaram a esclarecer a confusão e a ajudar a mudar as ideias para o cliente.
- Galeria de amostra
Exemplo de texto de legenda.
Mais texto de legenda de exemplo. Isso ficaria melhor com imagens diferentes.:)
Ainda mais texto de legenda de exemplo.
Produto final
A imagem abaixo mostra cada parte do nosso produto final. Adicionamos a cachoeira, a berma de pedra, a fibra de coco, escondendo o revestimento do lago e as prateleiras subaquáticas. Fora da vista está o painel solar que é aparafusado à saliência do CCAT. Conseguimos realizar quase tudo o que nos propusemos a fazer, não conseguimos adicionar a cerca de corda ao redor do lago, mas o tempo não permitiu isso e o CCAT nos disse para priorizar a funcionalidade do lago em vez da estética.
Construção
Uma descrição bem completa de como o projeto final é construído. Esta grande seção deve ter muitas fotos. Use Help:Images#Galleries e provavelmente Template:Steps (por exemplo, Barrel O' Fun Worm Bin Instructions ).
- Galeria de amostra
Instruções em vídeo
Uma boa maneira de exibir um processo é fazer um vídeo explicando seu processo. Veja Template:Video para informações sobre como adicionar e anotar vídeos.
Lista de materiais
Tudo o que é comprado nesta tabela é para materiais que foram implementados diretamente no produto. Isso não inclui nenhuma compra secundária para transporte ou comida. Nós Descrição de custos, doações, o fato de que isso é apenas proposto, etc. Para uma tabela de custos simples, veja Ajuda:Exemplos de tabela#Tabela de custos e Modelo:Lista de materiais para dois formatos legais.
| Tubulação | Cascalho | Fiação | Bombear | Selante | Lajes | Hardware | Corda | Madeira | Total: |
|---|---|---|---|---|---|---|---|---|---|
| 30$ | 35$ | 0$ | 30$ | 35$ | 50$ | 20$ | 10$ | 15$ | 225$ |
| 15$ | 15$ | 15$ | 45$ | ||||||
| 270$ |
Operação
É assim que se opera. Deve ter uma breve introdução. Você pode querer mostrar imagens ou vídeos com instruções passo a passo quando necessário.

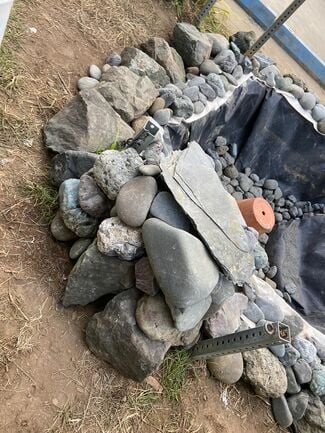

Existem várias pedras na parte de trás da cachoeira que, quando movidas, permitirão que você acesse a caixa elétrica
No lado direito da caixa da bomba há dois fechos. Puxe cada um para trás para abrir a caixa.
Manutenção
A manutenção do nosso lago é bastante intuitiva e simples. Assim como qualquer corpo d'água normal, haverá acúmulo de detritos que precisarão ser limpos, e com um sistema de água automatizado deve ser feita a manutenção também. Somente alguém com conhecimento do lago e como mantê-lo deve fazê-lo. Isso inclui a tarefa de limpar o filtro da bomba pelo menos uma vez por mês ou quando for considerado necessário. Pegar uma rede e limpar o lago em busca de detritos e, finalmente, abrir a caixa elétrica e certificar-se de que esteja limpa pelo menos uma vez por mês.
Cronograma de manutenção
| Preço | Total | Tempo | Total | |||||||
| Teste de qualidade da água | Líquido | Produtos químicos | Fibra | Limpeza de painéis solares | Limpeza do filtro | Limpe os detritos flutuantes | Verifique o estado da bomba | |||
| Mensal | $ 1,46 | $ 1,46 | $3 | livre | $ 5,92 | 10 minutos | 30 minutos | 20 minutos | 5 minutos | 65 minutos |
| Anual | $17 | $17 | $ 36 | livre | $ 70 | 120 minutos | 360 minutos | 240 minutos | 60 minutos | 780 minutos |
- Diário
- Sem tarefas diárias!
- Semanalmente
- Sem tarefas semanais!
- (Pode limpar pequenas quantidades de detritos flutuantes se isso incomodar você)
- Mensal
- Painel solar limpo
- Filtro limpo
- Limpe os detritos flutuantes
- Verifique o estado de tudo
- Comprar produtos químicos
- Anual
- Teste a qualidade da água
- Compre uma rede
- Verifique o estado de tudo
Conclusão
Resultados dos testes
Ao testar nosso produto final originalmente, descobrimos que nossa bomba não era forte o suficiente para puxar água para dentro do sistema e para dentro de si mesma, pois não era uma bomba de partida automática. Isso significava que a bomba não conseguiria dar partida nunca e precisava de uma solução. Para corrigir esse problema, adicionamos uma válvula de retenção que permitiria que a água fluísse para dentro do sistema, mas uma vez que a bomba fosse desligada, ela não deixaria a água sair do sistema. Isso ajudou, mas aconteceu que a válvula de retenção estava travando às vezes e não fechava toda vez que a bomba era desligada. Tentamos adicionar um reservatório no topo do fluxo de saída para reter água extra e encher o sistema novamente após o desligamento da bomba. Isso ajudou, mas novamente não corrigiu o problema, então tivemos que refazer nosso projeto e colocar a bomba no lago para que a cachoeira funcionasse.
Discussão
Ao testar nosso sistema, conseguimos descobrir que a bomba não era forte o suficiente para a distância que queríamos que ela puxasse água. Isso nos deve indicar que nossa bomba não era a que precisávamos, mas devido a restrições de tempo, não conseguimos outra bomba. Então, para resolver o problema, empregamos algumas modificações diferentes para consertar o problema, como a válvula de retenção e o reservatório de água, mas essas soluções levaram mais tempo para funcionar. No final, tivemos que colocar a bomba no lago conectado ao sistema de admissão com um filtro na outra extremidade. Dessa forma, a água estava sempre no sistema, e ele aproveitou o fato de que é mais fácil empurrar água do que puxá-la.
Lições aprendidas
Discuta as lições aprendidas durante este projeto e o que você faria diferente na próxima vez.
Próximos passos
Discuta os próximos passos do projeto à medida que ele avança.
Solução de problemas
Esta é apenas a maneira de solucionar problemas de operação básica. Para problemas complexos, a solução pode ser algo como contato ________. Deve ser uma tabela neste formato:
| Problema | Sugestão |
|---|---|
| Exemplo de problema | Exemplo de solução ou sugestão |
| Não liga | Certifique-se de que está conectado |
| Outra questão | Etc. |
Equipe
Apresente a equipe e o semestre no seguinte formato:
- Troy Gankas
- Kaylee Vicente
- Hannah Barnes
- Jackson Cunningham
