▼Ta strona jest częścią projektu Tolocar firmy GIZ . Treść jest dostępna do edycji , co oznacza, że ​​zachęcamy do edycji i ponownego wykorzystywania wszystkich materiałów z poszanowaniem ich licencji .

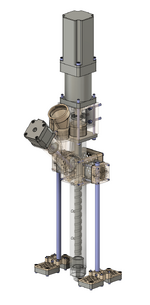

Celem tego projektu jest stworzenie działającego prototypu małej, uniwersalnej wytłaczarki do granulatu, która może pracować w orientacji poziomej i pionowej. Można drukować w 3D w pozycji pionowej. Wytłaczaj filamenty lub wtryskuj tworzywo sztuczne do formy w pozycji poziomej.

wytłaczarki

Zasada działania jest prosta. Silnik elektryczny obraca przekładnię, która zmniejsza prędkość, ale zwiększa moment obrotowy głównego ślimaka. Granulat termoplastyczny jest wsypywany do podajnika i transportowany do głównego ślimaka kompresującego. Granulat topi się pod wpływem ciśnienia i temperatury i wydostaje się przez dyszę w stanie sprężystym.

Ekstruder może pracować jako osobna maszyna lub być częścią innej maszyny, np. drukarki 3D.

źródłowy Open Source

Najnowsza wersja plików do montażu wytłaczarki V0.1 wersja alfa

Należy pamiętać, że prace rozwojowe i testowe wciąż trwają. Jest to prototyp alfa i konfiguracja może ulec zmianie w niedalekiej przyszłości.

Planujemy zwiększyć moc silnika głównego i wymienić silnik zasilający. Zamiast silnika krokowego NEMA 17 zamontujemy silnik prądu stałego z przekładnią. Planujemy również poprawić wydajność układu chłodzenia.

•

  Schemat alfa wytłaczarki 16 mm V0.1
•
  Schemat alfa wytłaczarki 16 mm V0.1
•
  Schemat elektryczny małej wytłaczarki do peletu V0.1 alfa
•
  Lista elementów elektrycznych

zestawienie materiałów

testy

Playlista testów na YouTube

Ostatnia

Do testów używamy frezarki CNC do przemieszczania ekstrudera w przestrzeni. Na tym etapie rozwoju ekstruder jest montowany na istniejących ramach frezarek CNC.

Parametry wytłaczarki zmienia się ręcznie. Temperaturę regulujemy na termoregulatorach w zależności od rodzaju używanego tworzywa i prędkości. Prędkość silnika głównego ustawiamy na sterowniku.

Wygenerowaliśmy kod G-code w Rhino Grasshopper i ręcznie go edytowaliśmy, tak aby program sterujący NC Studio poprawnie wykonywał polecenia.

Wazony drukowane są z granulatu bHIPS. Obecnie testujemy różne opcje tworzyw sztucznych, a w przyszłości stworzymy tabelę parametrów temperatury i prędkości.

Jako podstawę wykorzystaliśmy porysowaną płytę MDF, a następnie taśmę klejącą przyklejoną do lustra. Użyliśmy również pokruszonego PS, ale rozmiar cząsteczek był zbyt duży i podajnik się zatykał.

Przeprowadzimy więcej testów i podzielimy się wynikami. Bądźcie czujni!

Pierwsza

•
  Testowanie elektroniki
•
  Montaż wytłaczarki na frezarce CNC
•
  Testowanie wytłaczarki
•
  Kod G testu spiralnego
•
  Testowanie tworzyw termoplastycznych i ustawień drukowania
•
  Najlepsze próbki testowe wydruków

Pierwsze kroki

•
  Schemat montażu wytłaczarki
•
  Główne części wytłaczarki
•
  Zmontowana wytłaczarka
•
  Szkic obwodu elektrycznego testowego
•
  Montaż testowy instalacji elektrycznej

kontakty

Jeśli masz pytania dotyczące wytłaczarki, napisz do mnie na adres bohdanskoblia@gmail.com lub napisz wiadomość prywatną na Instagramie @bohdan
