Dieses Projekt ist Teil einer Sammlung von Open-Source-Optiken, die darauf abzielt, die Kosten experimenteller optischer Geräte radikal zu senken.

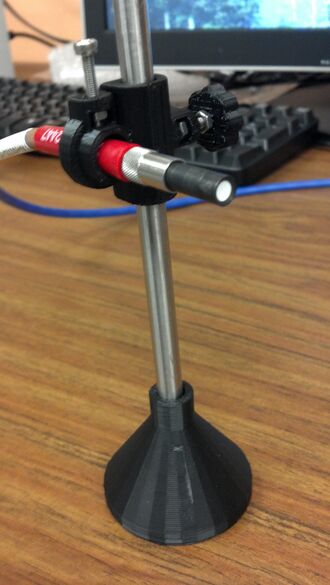

Die Glasfaserkabelhalterung besteht aus drei Komponenten: der Metallstange, dem Kunststofffuß und der eigentlichen Kabelhalterung. Die Metallstange wird durch die Halterung gesteckt, die anschließend mit einer Stellschraube fixiert wird. Das Glasfaserkabel (Ocean Optics QP600-2-VIS-NIR) wird in die Halterung eingeführt und ebenfalls mit einer Stellschraube befestigt. Der breite Kunststofffuß sorgt für Stabilität und ermöglicht eine flexible Positionierung.

Diese optische Komponente ist nicht für den Einbau in eine optische Testplatine oder einen Labortisch vorgesehen. Der Vorteil liegt darin, dass die Linsenhalterung innerhalb des optischen Systems frei positioniert werden kann. Der Nachteil besteht jedoch im Stabilitätsverlust, der mit dem Einsatz auf einem optischen Labortisch einhergeht.

Die vollständigen parametrischen OpenSCAD-Dateien und STL-Dateien für den 3D-Druck finden Sie unter http://www.thingiverse.com/thing:28187

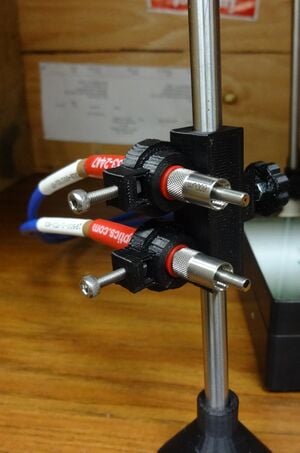

Informationen zum Glasfaser-Kabelumschalter finden Sie unter: http://www.thingiverse.com/thing:30689

Siehe auch: Zhang C, Anzalone NC, Faria RP, Pearce JM (2013) Open-Source 3D-Printable Optics Equipment . PLoS ONE 8(3): e59840. doi:10.1371/journal.pone.0059840 ( Open Access)
