Mehrere Modifikationen am Open-Source-Spritzenpumpenprojekt , die die Pumpe den kommerziell verkauften Spritzenpumpen ähnlicher machen. Diese Modifikationen erhöhen die Grenzkosten der Basispumpe und sind Open Source.
STL-Dateien: [1]
Inhalt
Fluchtmechanismus zum Bewegen des Schubblocks, ohne den Motor laufen zu lassen.
Das aktuelle Pumpendesign erfordert, dass man den Motor laufen lässt, um eine Spritze zu laden. Kommerzielle Pumpen verfügen über die Möglichkeit, die Antriebsschraube zu lösen, um die Spritze zu laden. Bei dieser Modifikation wird eine dünne 3D-gedruckte Klinge zum Eingriff in die Antriebsschraube verwendet. Die Klinge passt in einen im Drückerblock aufgedruckten Schlitz und nutzt die Kraft eines Gummibands, um den Kontakt mit der Schraube aufrechtzuerhalten.
Der Nachteil besteht darin, dass die Klinge leichter auf der Antriebsschraube abrutschen kann. Dies bedeutet, dass die Pumpe möglicherweise nicht für höhere Pumpkräfte bei dickflüssigen Flüssigkeiten geeignet ist. Dies kann durch die Verwendung einer halben Mutter an einer Klinge, die gelöst werden kann, behoben werden. Auch die Verwendung einer Schraube mit kleinerem Gewindewinkel (z. B. einer ACME-Antriebsschraube) könnte ein Abrutschen verhindern.

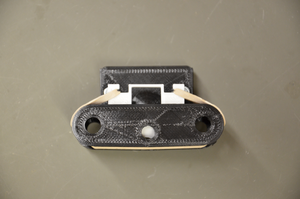

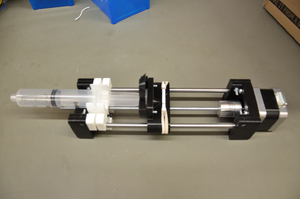

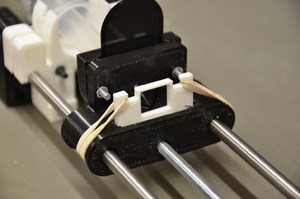

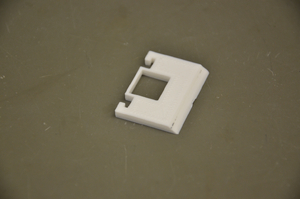

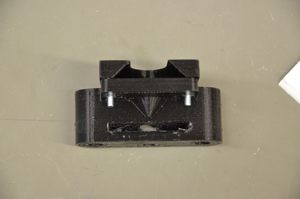

Abb. 1: Schieberblock am Rahmen der offenen Spritzenpumpe installiert | Abb. 2: Aus dem Rahmen entfernt, zeigt die Klinge im Gewindestangenpfad | Abb. 3: Ohne Klinge | Abb. 4: Klinge |
Öffnen Sie die Spritzenklemme, um eine einfache Entnahme zu ermöglichen
Um die Spritze zu entfernen und eine neue einzusetzen, müssen vier Schrauben entfernt werden. Kommerzielle Pumpen verfügen über einsteckbare Spritzenhalter und diese neuen Teile erleichtern diese Funktionalität. Es müssen lediglich die vier Schrauben gelöst werden und die Spritze kann hinein- und herausgleiten. Wenn sie fest sitzen, sorgen sie für genügend Reibung, um zu verhindern, dass die Spritze nach oben drückt.

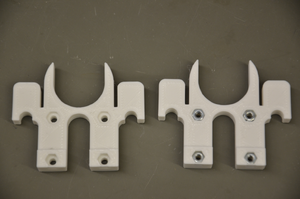

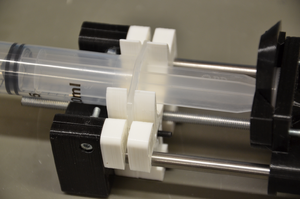

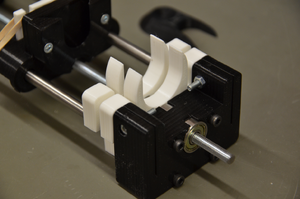

Abb. 1: Am Rahmen der offenen Spritzenpumpe montierte Spritzenklemme | Abb. 2: Ohne Spritze mit vier zu lösenden Schrauben | Abb. 3: Vom Rahmen entfernt, mit unverlierbaren Muttern |
Arduino-Steuerung mit EasyDriver
Die Verwendung des EasyDriver ist eine kostengünstige Open-Source-Alternative zur Verwendung eines vollständigen Motorschutzes mit mehreren Motorsteuerungen. Der EasyDriver ist mit der AccelStepper-Bibliothek für Arduino kompatibel, um den Stepper-Betrieb zu vereinfachen.

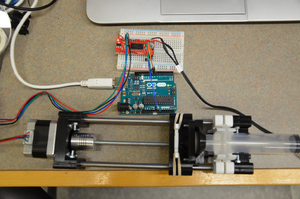

Abb. 1: Zeigt die volle Pumpe, die mit dem Arduino Uno und EasyDriver verkabelt istEasyDriver: [2]
