瞬態熱交換中的汽缸

問題陳述

有一個初始溫度為 600°C 的圓柱體懸浮在溫度為 300°C 的冷水中。使用有限元素方法，模擬此氣壓缸在 10 分鐘時間跨度內的瞬態行為。

解決方案

我將圓柱體視為網格。有 9 個不同的儲存格。我導出了它們各自的熱方程，並將它們解釋為MATLAB語言。然後，使用for循環，為每個時間步產生一個表示細胞溫度的矩陣。

視覺化

1. 收集單元資料結構中的所有矩陣（每個時間步一個）。

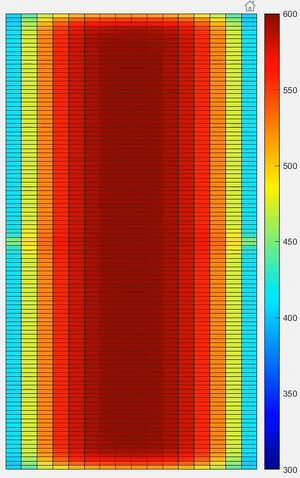

2. 使用熱圖繪製圓柱體，其中每個單元的顏色代表其溫度。
3. 使用writeVideo函數輸出時間圈。

影片

程式碼

這個專案的完整程式碼可以在我的GitHub上找到。
