Rod alarm/ru
Данная система сигнализации о выпадении стержня предназначена для обнаружения потери стержня MOST Delta - Athena во время печати.
Дизайн и печать
дизайна
Для моделирования конструкции "крючок и коробка" использовалась программа OpenSCAD. Репозиторий файлов MOST-Athena на GitHub находится здесь . Конструкция "крючок и коробка" была импортирована в OpenSCAD, и деталь была спроектирована с учетом геометрических ограничений деталей, предоставленных для MY4777 .
Коробка для стержня отредактирована из коробки для батареек типа АА http://www.thingiverse.com/thing:331394/#files

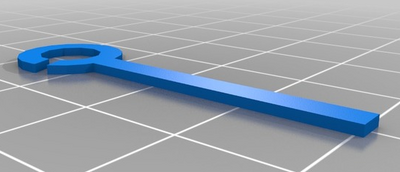

Модель крючка
печать
Жесткость компонента определяется процентом заполнения. При необходимости отрегулируйте параметры для достижения желаемых характеристик.
Параметры печати, использованные для крючка и коробки:
- Толщина слоя: 0,2 мм
- Толщина кожи: 1,0 мм
- Толщина верхней/нижней части: 1,0 мм
- Температура: 180°C
- Скорость: 30 мм/с
- Поток: 100%
- Заполнение: 50%
установки

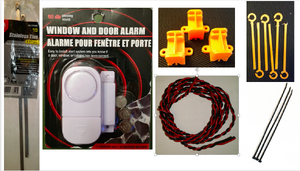

Данная модель предназначена для установки на концевой захват. Распечатайте 6 крючков и 3 коробки из файла STL и установите их, как показано ниже.
| Описание | Считать |
|---|---|
| Сигнализация для окон и дверей от Dollar Tree | 1 |
| Ящик для удилищ | 3 |
| Стержень | 6 |
| нержавеющие стяжки 11" | 3 |
| пластиковые стяжки 6 дюймов (2,5 мм x 150 мм) | 3 |
| Красный электрический провод сечением 20 AWG для отрицательной стороны. | 70 см |
| черный электрический провод 20 калибра для положительной стороны | 70 см |
| Инструмент для зачистки, резки и обжима проводов |
| Широкие кусачки, плоскогубцы для диагональной резки, кусачки для проволоки |
| плоскогубцы для электромонтера |
Напечатанная деталь: шестистержневой рычаг и трехстержневой короб.
Шесть проводов длиной 1,5 см (по три для каждого красного и черного цвета) и шесть проводов длиной 6 см (по три для каждого красного и черного цвета).
Шесть стальных трубок диаметром 4 см и их складывание.
Поместите складные нержавеющие детали в коробку для стержней.
Припаяйте по 1,5 см красного и черного электрического провода с каждой стороны к корпусу стержня.
Припаяйте 4 см красного и черного электрического провода для соединения двух дуг стержня.
Перережьте провод, идущий к плюсовому контакту оконной и дверной сигнализации.
Припаяйте 50 см красного и черного электрического провода к положительному полюсу оконной и дверной сигнализации.
Припаяйте еще один конец 50-сантиметрового красно-черного электрического провода к концу коробки стержня.
Полностью установлено.
Видеомонтаж
Ссылка на файлы
Файловый репозиторий находится на Thingiverse [1]
