Este sitio web contiene información muy útil e interesante. Además, creo que el estilo y el diseño son excelentes.
seguridad de voltaje CA
La electricidad de corriente alterna con un voltaje inferior a 50 V (RMS) se denomina voltaje extra bajo . Es poco probable (aunque no está garantizado) que este voltaje provoque una descarga eléctrica peligrosa en una persona.
¿Qué es el bajo voltaje?
Otros nombres para el bajo voltaje:
- Alimentación o voltaje sin descargas eléctricas
¿Qué es el voltaje de CC?
El voltaje CC es un voltaje que tiene un terminal positivo y un terminal negativo.
Símbolo de voltaje CC:
Otros nombres para el voltaje CC:
- Potencia o voltaje de CC
- Tipo de alimentación o voltaje de la batería (la configuración química de las baterías es necesariamente de corriente continua).
- Potencia o voltaje positivo o negativo
Polaridad eléctrica de CC: positivo y negativo
Para la mayoría de los dispositivos es importante tener el voltaje y la polaridad correctos. Un voltaje o polaridad incorrectos pueden dañar un dispositivo.

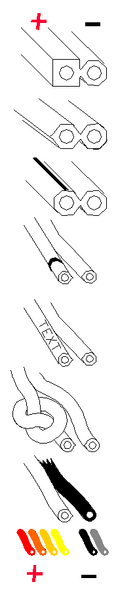

Cómo marcar el signo más o cómo encontrar el polo positivo:
- El rojo siempre es positivo. (Esta es una convención muy arraigada, pero no siempre se respeta. Compruébelo con un voltímetro).
- Línea pintada en el cable positivo, sin línea pintada en el negativo.
- El cable cuadrado es positivo, el cable redondo es negativo.
- El borde afilado es positivo, el alambre redondo es negativo.
- Un nudo es positivo, la ausencia de nudo es negativa.
- Marca el cable positivo, el cable positivo es especial.
- y así sucesivamente, el cable positivo es especial o no es normal en comparación con un cable normal.
Los conectores deben estar en buen estado de funcionamiento y correctamente instalados para proteger sus dispositivos eléctricos y reducir el riesgo de incendio u otros incidentes graves:
- El voltaje. Los conectores y cables tienen límites que nunca deben sobrepasarse.
- El amperaje. Los conectores y cables tienen límites que deben superarse.
- La posición positiva y negativa. El término comúnmente utilizado es polaridad, para circuitos de corriente continua (CC); los circuitos de corriente alterna (CA) no tienen polaridad.
- El tipo de corriente, alterna o continua. Un error en este aspecto puede dañar los circuitos eléctricos.
- El tipo de conector de bajo voltaje. Los conectores incompatibles casi nunca dan resultados satisfactorios y, a menudo, son físicamente incompatibles.
- Proteja su enchufe y conector contra la fuerza de tracción mecánica. Esto se conoce comúnmente como alivio de tensión, que, si se realiza correctamente, reduce los daños en el cableado debido a vibraciones o torsión. La separación inesperada de los conectores generalmente se realiza mediante algún tipo de mecanismo de bloqueo.
- Tómese el tiempo necesario para revisar cada uno de estos aspectos. De no hacerlo, podría producirse un incendio o una electrocución.
| señal en salida de potencia | o este letrero | consumo de energía de inicio de sesión | o este letrero | ¿Perjudicial para la producción? | ¿Perjudicial para el consumidor de energía? |
|---|---|---|---|---|---|
 |  | | | No | No |
 |  | | | No | No |
| | | | No | SÍ ! |
| | | | No | SÍ ! |
| corriente continua |  | C.A. | No | SÍ ! |
| C.A. | | corriente continua | No | SÍ ! |
corriente eléctrica amperio
| amplificador en potencia de salida | o este amplificador. | amplificador en consumidor de energía | o este amplificador. | dañino ¿Para la salida? | perjudicial para ¿consumidor de energía? |
|---|---|---|---|---|---|
| 500 mA | =0,5 A | 500 mA | =0,5 A | No | No |
| 400 mA | =0,4 A | 500 mA | =0,5 A | ¡SÍ!* | No |
| 500 mA | =0,5 A | 400 mA | =0,4 A | No | No |
* - Dependiendo de cómo esté fabricado su dispositivo de salida, esta condición puede provocar que el dispositivo (generalmente un adaptador de enchufe de pared) se queme. Los de mejor calidad incorporan algún tipo de protección contra sobrecorriente, ya sea mediante un fusible térmico (de reinicio automático) o un limitador de corriente.
Voltaje eléctrico
| salida de voltios | consumidor de voltios | perjudicial para producción ? | perjudicial para ¿consumidor de energía? |
|---|---|---|---|
| 12 V | 12 V | No | No |
| 9 V | 12 V | No | no funciona bien |
| 3 V | 12 V | No | no funciona |
| 12 V | 9 V | No | SÍ ! |
Adaptador con diferentes conectores
Proteja su fuente de alimentación.
A la izquierda se encuentra la salida de la fuente de alimentación y a la derecha el dispositivo receptor de energía.
.
Más y menos
Conectores adaptadores
| AFUERA (mm) | ADENTRO (mm) | Atajo | Tipo de enchufe (código) | marca |
|---|---|---|---|---|
| 6.5 | 1.0 | No | Automóvil club británico | = |
| 6.5 | 1,75 | No | AB | = |
| 2.5 | 2.5 | ¡SÍ! | A (*) | = |
| 3.5 | 3.5 | ¡SÍ! | B (*) | = |
| 3.0 | 1.0 | No | do | = |
| 5.0 | 2.1 | No | D | = |
| 5.5 | 2.1 | No | mi | = |
| 5.0 | 2.5 | No | F | = |
| 5.5 | 2.5 | No | GRAMO | = |
| 3.5 | 1.35 | No | H | = |
| 4.0 | 1.7 | No | I | = |
| 4,75 | 1,75 | No | J | = |
| 5.0 | 1.5 | No | METRO | = |
| 5.5 | 1.5 | No | norte | = |
| 5.5 | 5.8 | No | PAG | = |
| 6.3 | 3.0 | No | Q | = |
| 7.0 | 1.0 | No | R | = |
| 2.35 | 0,75 | No | S | = |
(*) Conector mono
USB tipo A
Añade una imagen con los polos positivo y negativo etiquetados (en rojo (5+) y negro) en un conector USB tipo A hembra.

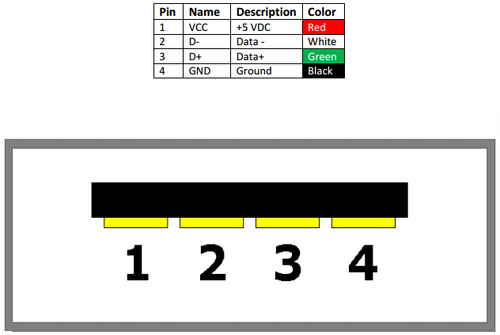

Conector USB hembra, tipo A, con diagrama de pines.
¿Qué es un cortocircuito eléctrico?
Un cortocircuito eléctrico se produce cuando el polo positivo y el negativo están en contacto entre sí.
Esto es perjudicial para el adaptador o la batería.
Cortocircuito eléctrico con dispositivo de (des)conexión
Algunos conectores más pequeños provocan un cortocircuito en la fuente de alimentación si se conectan o desconectan.
(des)Conecte el conector al dispositivo si NO hay alimentación en el enchufe.
Bien
Enchufe del encendedor de cigarrillos del coche
El enchufe del encendedor de cigarrillos del coche debe tener el polo positivo en el centro y el negativo en el exterior.
Algunas tomas de corriente hembra para automóviles tienen 24 voltios.
