简介

在一个学期里，我们六人组成的工程团队为FAST（Free Appropriate Sustainability Technology，自由适用可持续技术）开展了一个项目，作为其校园内耗材回收计划的一部分。FAST将失败的3D打印产生的塑料废料重新加工成新的耗材。我们的目标是设计一个实用、经济且安全的耗材卷绕系统，以完善回收流程，支持可持续3D打印，并促进材料的再利用。

尽管FAST公司已具备粉碎和挤出能力，但一直缺乏可靠的系统将回收的线材缠绕到标准线轴上。没有这样的系统，线材的储存、处理和有效再利用都十分困难。为了解决这个问题，我们设计了一种简单、模块化且可复制的线材缠绕系统，该系统可与现有的回收流程无缝集成，从而实现回收材料的持续再利用。

问题陈述

学生、研究人员和实验室用户需要一套安全、简便、可靠的耗材卷绕系统，该系统能够平稳地卷绕回收耗材，保持合适的张力，并便于存储和重复使用。实施这样的系统能够使校园内3D打印材料的回收利用更加便捷，减少塑料垃圾，并降低新耗材的成本。

目标

开发一种安全、低成本且易于使用的耗材卷绕系统，能够可靠地将标准直径（1.75毫米或3.00毫米）的回收耗材卷绕到线轴上。该系统应简化耗材的存储和重复使用，减少塑料垃圾，并支持校园内可持续的3D打印。

设计说明

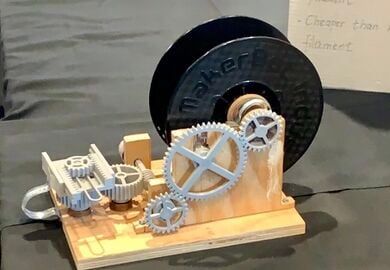

该设备主要由四个部分组成，用于支持线材缠绕过程：

框架和底座：

该框架由切割好的木板搭建而成，结构稳固且成本低廉。底座支撑所有部件，减少运行过程中的振动，并经过打磨处理，以提高用户安全性和组装便捷性。

线轴和驱动机构：

3D打印的线轴轴固定着耗材线轴，并使其平稳旋转。垫圈、垫片和可调节侧板有助于保持对准、减少晃动，并适应不同宽度的线轴。互锁的3D打印齿轮将运动传递到线轴轴，降低转速并增加扭矩，从而实现可控的绕线。

耗材导向器：

3D 打印的耗材导向器可引导耗材均匀地流过线轴，减少缠绕和不均匀缠绕，同时最大限度地减少摩擦。

电机及控制系统：

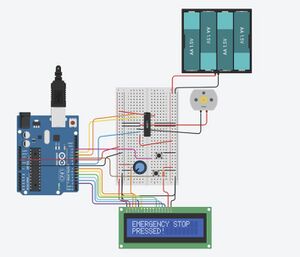

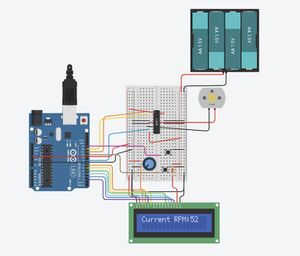

在电动版本中，直流电机连接到Arduino微控制器，用于控制线轴旋转。系统以设定的速度启动，并随着耗材缠绕逐渐减速，以补偿线轴直径的增加。系统还配备紧急停止按钮，可在挤出出现问题时立即停止运行，确保所有用户都能安全操作。

潜在的改进和修改

这款耗材卷绕系统结构简单、模块化，易于3D打印，使用起来非常方便。框架、卷轴机构、耗材导向装置和电机协同工作，确保耗材卷绕平稳均匀。不过，它仍然需要一些人工干预，无法同时处理多个卷轴，也无法自动调节张力。未来，如果能增加张力传感器、多卷轴支持、可互换的轮毂或保护罩，将会使其更加可靠、高效和通用。
