▼本页面是2018年阿尔托大学L3999课程“面向科学的开源硬件3D打印”的一部分。现在已开放编辑，欢迎改进。

本页介绍了一款开源的LIBS核心扫描仪。LIBS（激光诱导击穿光谱）是一种原子发射光谱技术，它利用低能量但高功率密度的激光脉冲烧蚀少量材料，使其转化为等离子体。冷却过程中，多余的能量以具有离散能级的光子形式发射出来。通过这些光子，可以确定样品的元素组成。

所有 .scad 和 .stl 文件将在打印和测试完成后立即分享。

该设计基于http://web.archive.org/web/20201124074442/https://www.thingiverse.com/thing:11653和https://www.appropedia.org/Open-source_laser_system_for_polymeric_welding

Lasse Kangas，阿尔托大学土木工程系

•
  早期阶段框架设计，前部
•
  早期框架设计，背面
•

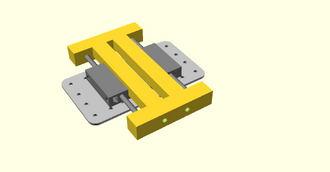

  手动Z轴平移器的概念模型，背面

• 2 x MakerSlide - 25142-04 1800 毫米
• 1 x MakerSlide - 25142-03 1000 毫米
• 12 个双轴承 V 型轮套件 - 25203-06
• 3 x 标准轮式托架板 - 25200-01
• 5400 毫米 45x45 毫米铝型材（诺坎）
• 6 个偏心垫片 - 25195-01
• 铝制垫片 - 25312-13
• 圆头圆柱头螺钉 - 25286-05
• 塑料 MXL 皮带轮 - 双法兰 - 25204-02
• MXL 皮带 - 开口式 - 25205-01

• 激光外壳
• 纤维持胶器
• 光学元件支架
• 步进电机支架
• 3 x 皮带支架至托架

• Arduino Mega 2560 R3
• Adafruit Arduino v2 电机/步进电机/伺服电机扩展板套件 - v2.3
• SN754410 H桥电机驱动器
• 步进电机 - NEMA-17 尺寸 - 200 步/转，12V 350mA
• 3D打印机用光学限位开关 - 红色
• 电源：5/12V

框架和滑块：

• 2 x MakerSlide 1800 毫米= 58 欧元
• MakerSlide 1000 毫米= 20 欧元
• 12 个双轴承 V 型轮套件= 53 欧元
• 3 个标准轮式托架底板= 19.5 欧元
• 5400 毫米 45x45 毫米铝型材（Norcan） = 95 欧元
• 6 个偏心垫片 - 25195-01 = 12 美元
• 铝制垫片 - 25312-13 = 2.99 美元
• 圆头圆柱螺钉 - 25286-05 = 2.99 美元
• 塑料 MXL 滑轮 - 双法兰 - 25204-02 = 5.99 美元
• MXL 开口式皮带 - 25205-01 = 1.99 美元/12 英寸

电子/电机；

• 2 个Adafruit Arduino v2 电机/步进/伺服扩展板套件 - v2.3 35.58 欧元
• Arduino Mega 2560 微控制器 Rev3 28.50€
• Arduino扩展板堆叠式排针1.74欧元
• 3 x [1] 44.85 美元
• 2 个用于 3D 打印机的光学限位开关 - 红色
