Nový dizajn kachlí Eda Revillsa
Tento sporák bol navrhnutý tak, aby poskytoval zdroj biouhlia pre malých pestovateľov a zároveň spaľoval plyny uvoľnené pri výrobe uhlia, aby poskytoval energiu na vykurovanie a varenie.
Ide o dizajn typu raketových kachlí , ktorý ako izoláciu používa malé kúsky dreva alebo inej biomasy. Teplo produkované spaľovaním dreva v raketovej piecke spôsobuje, že izolácia dreva/biomasy v okolitej komore (retorte) podlieha pyrolýze. Plyny produkované pyrolýzou sú privádzané do kachlí a spálené. Keďže vzduch nepreteká retortou, drevo v nej sa premení na biouhlie /drevené uhlie namiesto toho, aby spálilo na popol.
Na rozdiel od mnohých iných druhov výroby biouhlia alebo dreveného uhlia sa pri spaľovaní emitovaných plynov získava asi 70 % energie dostupnej z dreva na varenie a kúrenie a tiež sa výrazne zlepšuje profil emisií emitovaných plynov.
Dizajn kachlí bol založený na návrhu Edwarda Revilla v Swansea Biochar a vyvinutý s jeho pomocou.
Obsah
Raketová piecka na lesné biouhlie 0-3
Po ďalších rozhovoroch s Edom a výskume sa dizajn kachlí ďalej vyvinul tak, aby zahŕňal ohnisko, ktoré zníži množstvo pozornosti potrebnej na udržanie dobrého ohňa.
Po nájdení práce Peterberga , kde rozsiahlo testoval dizajn raketového sporáka, ktorý horí bez dozoru hodinu alebo viac a zbieral materiály, bol vyvinutý nový dizajn a začala sa stavba kachlí.
Nízka kvalita videa Mediacrush z prvého skúšobného pálenia - kachle dobre pálili drevo z rozbitých paliet, so sušenou drevnou štiepkou vloženou do retorty, z ktorej sa vytvoril biouhlie. Drevená štiepka nebola celá premenená na biouhlie - pravdepodobne preto, že kachle boli v prevádzke len 1-2 hodiny. Očakávalo sa, že aby sa tomu zabránilo, bude potrebný dlhší čas chodu kachlí.
Prívod sekundárneho vzduchu: Zadná časť ohniska počas stavby.
Ohnisko: Vo vnútri ohniska počas výroby.
Stúpačka a ohnisko: Stúpačka privarená k ohnisku.
Mediacrush video ohniska so sekundárnym vzduchom privareným na mieste
Mediacrush video ohniska privareného k stúpačke vo vnútri telesa kachlí
Mediacrush fotogaléria dokončených kachlí
Uvoľňuje sa biouhlie.
Sporák v akcii.
snímaná teplota bežiaceho sporáka
Rozmery
Kachle boli postavené pomocou týchto dimenzačných výpočtov.
Stúpačka bola kratšia, pretože varná doska má byť umiestnená nad sporákom a je potrebné ju mať vo výške vhodnej pre veľké panvice, aby sa teplo na platni maximalizovalo. Dúfajme, že komín pokračujúci z platne vykompenzuje stratu ťahu v dôsledku kratšej stúpačky.
Otvor z ohniska do stúpačky má plochu prierezu (csa) blízkou 75 % csa stúpačky.
Sekundárna vzduchová trubica má csa 5% stúpačky csa. Rozšíri sa aj na pokrytie portu o podobnú sumu.
CAD výkresy

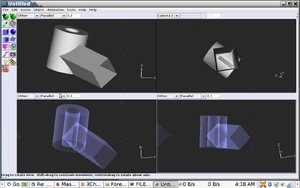

Raketová piecka na lesné biouhlie 0-31Model bol opäť vyrobený pomocou freeware Design Spark Mech a exportovaný ako.stl súbory, ktoré boli následne importované do Art of Illusion pre ďalšiu manipuláciu.
STL CAD súbor pre ForestStove 0-31
Súbory .stl sa otvoria pomocou FreeCAD
Modul na varenie
Bol vyrobený modul, ktorý sa hodí na sporák, aby sa dal použiť na varenie. To poskytlo horúcu rúru, teplú rúru / dehydratátor a veľkú plochu pre viacero panvíc. Počas zimy 2014-2015 sa na sporáku pravidelne varilo pre približne 30 ľudí. Bežala každý deň a používala sa na tri jedlá denne.
Posudzovanie
Kachle s osadeným varným modulom dobre fungujú so suchým drevom v ohnisku a suchou drevnou štiepkou v komore na biouhlie. Kachle produkujú veľa tepla a sú skvelým ohrievačom priestoru. Ohnisko vyžaruje veľa tepla, ktoré by sa dalo využiť efektívnejšie (väčšia komora na výrobu biouhlia? ktorá by mala tiež izolovať ohnisko, čím by sa stúpačka viac zahrievala).
Ohnisko bolo upravené tak, aby malo plochý vrch, aby sa získali ďalšie povrchy na varenie (a využívalo sa viac tepla). Bohužiaľ, násypka na nakladanie biouhlia je umiestnená nad časťou ohniska, ktorá vyžaruje najviac tepla a bráni ľahkému opätovnému využitiu tohto tepla.
Izolácia rúr môže zvýšiť ich účinnosť, ale môžu byť potrebné vetracie otvory, aby bolo možné regulovať teplotu.
Kachle sa často používali s vlhkým drevom. Ten sa musel nasekať na veľmi malé kúsky a často sa dostal na dobrú teplotu varenia, keď sa do komory na biouhlie pridali drevné štiepky.
Raketová piecka na lesné biouhlie 0-2
Novší dizajn založený na prepracovanom dizajne vyvinutom Edom Revillom zo Swansea Biochar .
Lesné kachle 0-2 budú, rovnako ako kachle Eds, používať 6 palcové nerezové potrubie pre stúpačku tepla, ale budú používať 8 palcové nehrdzavejúce potrubie pre spaľovaciu komoru, čo umožňuje spálenie väčšieho množstva paliva.
Nová násypka paliva, ktorá podáva drevo do spaľovacej komory, sa bude tiež líšiť tým, že bude mať 8 palcov štvorcových, bude vertikálne zarovnaná a oveľa vyššia, čo umožní nakladanie väčších kusov dreva do násypky, čím sa zníži množstvo pozornosti, ktorú bude kachle potrebovať, aby zostala zapálená.
Plniaci otvor komory na výrobu biouhlia sa posunie spredu na jednu stranu (tu vpravo), aby sa vytvoril priestor pre násypku paliva.
CAD výkresy

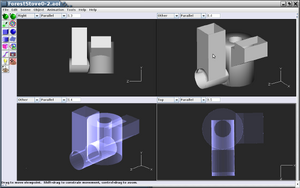

Raketová piecka na lesné biouhlie 0-211.Tentoraz sa ukázalo, že je veľmi ťažké vytvoriť niektoré zo zložitejších tvarov pomocou Art of Illusion
Niektoré časti modelu boli vyrobené pomocou freeware Design Spark Mech a exportované súbory as.stl, ktoré boli potom importované do Art of Illusion na ďalšiu manipuláciu. .
STL CAD súbor pre ForestStove 0-211 Model bol pri exporte z Art of Illusion mierne zlomený, poklop na plnenie komory biouhlia bol umiestnený mimo zvyšku modelu
Súbory .stl sa otvoria pomocou FreeCAD
Raketová piecka na lesné biouhlie 0-1
Pozrite si video Eda, ktorý vysvetľuje tento sporák.
CAD výkresy
3D modely boli vyrobené pomocou Art of Illusion
- STL CAD súbor pre hornú časť lesnej pece
- Obrázok CAD výkresu spodnej časti kachlí
- Obrázok CAD výkresu hornej časti kachlí
- Druhý obrázok CAD výkresu hornej časti kachlí
Súbory .stl sa otvoria pomocou FreeCAD
Rozmery
Spodná časť
- Veľkosť požiarnych trubíc 8" štvorcových (A)
- Hrúbka plechu pre požiarne trubice 6mm
- Hrúbka vrstiev vermikulitu 3" na strane 2" navrchu (B)
Horná časť (odveta)
- Priemer plynovej fľaše 14" (C)
- Priemer nerezovej trubice 6" (D)
- Hrúbka nerezovej trubice 1,5 mm alebo 2 mm
- Použite nerez 304 alebo 316
- Celková výška retorty 18" - 24" (18" by mala poskytnúť lepšie teplo na varenie)
