Rainwater catchment system para uso doméstico
Project data
Status Idea
Completed 2021
Uses agricultura, industria
Page data
Type Project
Keywords modelo de negocio, diseño, innovación
Published by Kevin Aguirre
Fátima Cristales
Kevin Escalante
Paola Flores
Arlene Linares
Published 2021
License CC BY-SA 4.0
Affiliations ESEN
Derivative of CCAT rainwater catchment system
Other derivatives AcquaTank
Language Español (es)
Location data
Loading map...
Location La Libertad, El Salvador

Diseño y creación de un sistema eficiente capaz de almacenar agua lluvia que puede ser reutilizada en épocas de sequía para uso doméstico y agrícola. Asimismo, buscando promover la concientización ambiental en las comunidades, autoridades e instituciones del país para construir una sociedad más colaborativa y comprometida con el planeta.

Descripción[edit | edit source]

La solución consiste en crear un sistema de almacenaje de agua lluvia capaz de realizar una primera descarga para eliminar toda suciedad de ella. Además de ir orientada a la concientización ambiental, esta idea promueve la erradicación del uso innecesario del recurso hídrico, pues la lluvia puede guardarse y ser reutilizada en actividades domésticas y riego de cultivos durante el verano. Exponer la eficiencia del sistema, ante comunidades y autoridades, y realizar campañas de concientización contribuirá a crear una sociedad más colaborativa y comprometida con el medioambiente, desde la zona rural, pasando por la urbana y llegando a inversores potenciales.

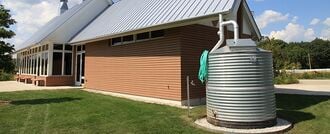

Referencia: Small greenhouse rainwater catchment in Manila CA

Problema[edit | edit source]

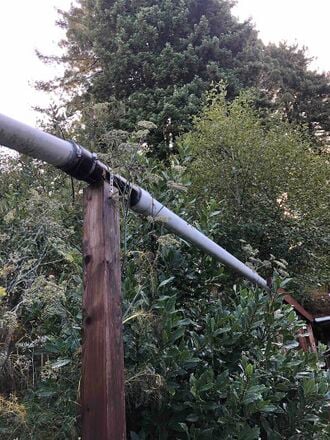

Canales de distribución de agua en CCAT

El 8.7% de la población salvadoreña todavía no cuenta con acceso al agua en el país. Mientras que algunos sectores que ya tienen acceso al vital líquido reciben un servicio deficiente e inconsistente. La falta de abastecimiento se vuelve un problema más grave particularmente en verano. Por medio del Rainwater Catchment System se da solución a este y otros problemas relacionados con el acceso al agua, puesto que les ayudaría a las personas a tener agua en sus hogares para realizar diferentes actividades como bañarse, lavar la ropa, regar el jardín, etc. De esta manera, también se estará mitigando el desaprovechamiento de aguas lluvias, puesto que será almacenada y utilizada posteriormente. A la misma vez, con este sistema se evitan problemas de inundaciones en las calles pues el agua que causaba estos desastres ahora será aprovechada por las personas.

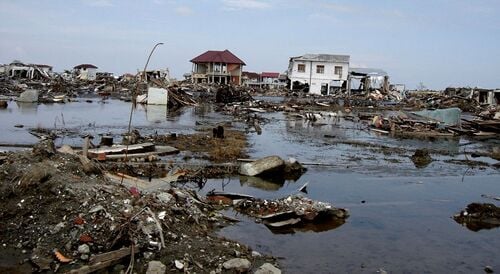

Inundaciones por lluvias en Indonesia

Propuesta de innovación[edit | edit source]

La idea es innovadora porque parte de un concepto disruptivo, pues puede generar un gran impacto en los usuarios con poco desarrollo tecnológico. Esta representa una solución simple y sencilla para la escasez de agua en los hogares y genera un gran impacto a nivel medioambiental y económico en las familias que utilicen un sistema de almacenaje de agua.

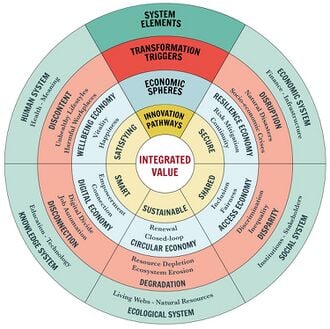

Diagrama de valor integrado para innovación. Fuente: Visser, W. (2020). Integrated Innovation: Applying Systems Thinking to Sustainable Innovation and Transformation. Sustainability, 12(13), 5247.

Además, contribuye al aprovechamiento de los recursos naturales evitando la explotación de los mismos y beneficia a las personas y al medio ambiente. De esta manera se está contribuyendo a los objetivos del desarrollo sostenible, específicamente el 6 que consiste en garantizar la disponibilidad de agua y su gestión sostenible y el saneamiento para todos. Asimismo, puede ser utilizado en comunidades de escasos recursos o lugares poco accesibles para la colocación de sistemas de agua, obteniéndose así directamente de la lluvia y contribuyendo a la accesibilidad del agua en los hogares.

También es considerada una innovación abierta, ya que puede ser replicable fácilmente y a la misma vez se pueden implementar mejoras en este proyecto como lo son filtros que conviertan el agua en potable y pueda ser fácilmente apta para consumo humano. Esta idea también tiene componentes del valor integrado, ya que es sostenible al contribuir con la recolección de agua lluvia y contribuye al sistema ecológico. Además, la recolección de agua lluvia en lugar de el libre flujo de agua sobre el terreno previene su erosión en el tiempo, debido a que se tiene un control sobre la distribución del agua en la tierra.

Revisión bibliográfica[edit | edit source]

Se hizo una revisión bibliográfica acudiendo a proyectos similares que se han realizado en otros contextos para poder extrapolarlos a nuestra realidad local, muchos de estos proyectos han sido publicados en Appropedia y se pueden revisar en la siguiente página.

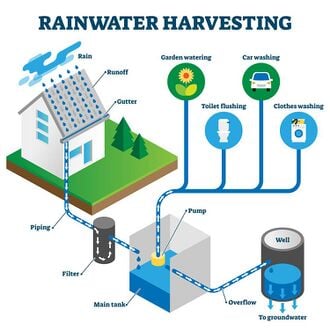

Estructura y uso del sistema de recolección de agua lluvia

Propuesta de valor[edit | edit source]

El sistema de captación de agua de lluvia es una innovadora tecnología apropiada para fomentar los hogares sostenibles creada para funcionar de manera eficiente y que sea agradable al ambiente. Para esto, se espera que el agua de lluvia pueda albergarse en un tanque de almacenaje y que posteriormente pueda utilizarse para cualquier actividad que no sea de ingesta humana.

Beneficios (gains)[edit | edit source]

CCAT rainwater catchment system, proyecto modelo

Las personas, en especial aquellas con escasos recursos, se beneficiarán de tal forma que sus condiciones de vida mejoraran debido a la salubridad generada por la existencia de agua a su alcance. Es decir, tendrán la accesibilidad de adaptar este instrumento en cualquier área de su vivienda que deseen y, al ser un proceso automatizado después de su instalación, no tendrán que preocuparse de recordar dejar barriles afuera o de lo antiestético que luce.

Mientras sea temporada de lluvia, quienes tengan implementado el Water Catchment System, tendrán a su disposición este recurso. No obstante, también podrán tener una reserva de agua para otras estaciones si así lo desean con tan solo una pequeña inversión extra en el tamaño del barril de abastecimiento.

Por otro lado, es un artefacto ideal para medioamientalistas y demás seres humanos preocupados por la salud de nuestro planeta, ya que es capaz de suplir las necesidades básicas diarias que perfectamente pueden realizarse con agua no potable, como lavar platos, el auto, regar sus jardines, entre otros. En general, es una innovación amigable para todos y la mayoría de hogares, por lo que sus beneficios se extienden no solo para comunidades de alto riesgo, sino para cualquiera que quiera ahorrar el agua y tomar la decisión de ser más ecológico

Molestias (pains)[edit | edit source]

Los principales dolores y molestias que serán reducidos al implementar este modelo de negocios serán reducciones en las preocupaciones que tienen aquellos con un servicio de agua inestable, o bien, quienes no tienen acceso a este en lo absoluto. También podrá contrarrestar problemas que surgen al querer mantener limpios los hogares, pues el agua acumulada en el Water Catchment System es capaz de ayudar con cualquier cosa que no sea de naturaleza consumible.

Asimismo, es una inversión y una mejora en su vivienda porque tiene una vida útil bastante aceptable, por lo que no es algo que tengan que estar cambiando cada año. Es de fácil aprendizaje y no necesita de expertos para su mantenimiento, solo es crucial el entendimiento de sus funciones básicas en caso que en algún momento sufra averías.

Servicios y actividades[edit | edit source]

El sistema de captación de agua de lluvia ESEN, es una innovadora tecnología apropiada para fomentar los hogares sostenibles y creada para funcionar de manera eficiente y agradable a la vista. Esto será posible por medio de adaptación de infraestructuras en hogares con el objetivo de que las canaletas sirvan como el principal conductor al acceso a un tubo PVC que será el encargado de llevar el agua directamente al tanque principal para luego pasar por una serie de procesos de filtración de sedimentos y otros excrementos para tener agua de lluvia limpia y lista para usarse.

De esta forma, nos encontramos con un dispositivo automático y de implementación rápida con larga vida útil. En El Salvador, donde la mitad del año es invierno, un artefacto de este calibre, implementado a gran escala, podría ser la solución a muchos problemas de salubridad, estilo de vida y comodidad para los lugareños.

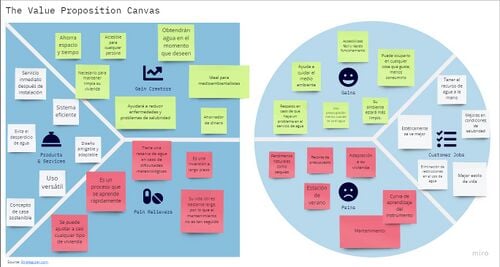

Value Proposition Canvas para ESEN Water Catchment System

Business model canvas[edit | edit source]

El modelo de negocios de este proyecto tiene como objetivo promover la conciencia ambiental en las zonas rurales, a través de un sistema de recolección de aguas lluvias para almacenar y reutilizar agua en actividades domésticas y agrícolas. La capitalización viene dada por la venta y mantenimiento del sistema de recolección, incluyendo la distribución de canales, habilitación de tanques y extensiones de riego. La iniciativa toma en consideración crear una comunidad comprometida con el medio ambiente desde la zona rural hasta alcanzar el sector urbano. Los canales de venta serán tanto físicos como digitales dependiendo del acceso y capacitación del público, y se adiciona un servicio postventa de mantenimiento y seguimiento a clientes.

Se ha contemplado que la forma más eficiente de llegar al cliente es por medio de Facebook, acompañado con otras redes sociales. Los ingresos serán generados por el flujo de venta del sistema y la demanda de mantenimiento y recolocación, adicionado a patrocinios y apoyo externo. Para ello, los recursos clave a utilizar serán los insumos y material de construcción, el alcance digital y contactos, el conocimiento técnico y la mano de obra capacitada.

Se realizarán actividades de concientización sobre los efectos de la lluvia sobre la erosión del terreno y se lanzará un proyecto modelo para exponer la eficiencia del sistema a la audiencia e inversores. Luego, se debe promover el proyecto tanto por medios digitales como con campañas físicas en áreas con poco acceso a la red. Para esto son necesarios socios clave como representantes del Gobierno en materia ambiental, pequeñas ferreterías y fontaneros que deseen agruparse para brindar servicios estandarizados, activistas e ingenieros medioambientales y asociaciones de agricultores que promuevan y utilicen el sistema. En cuanto a la estructura de costos,estos se reparten entre materiales e insumos, honorarios, marketing y transporte de materiales.

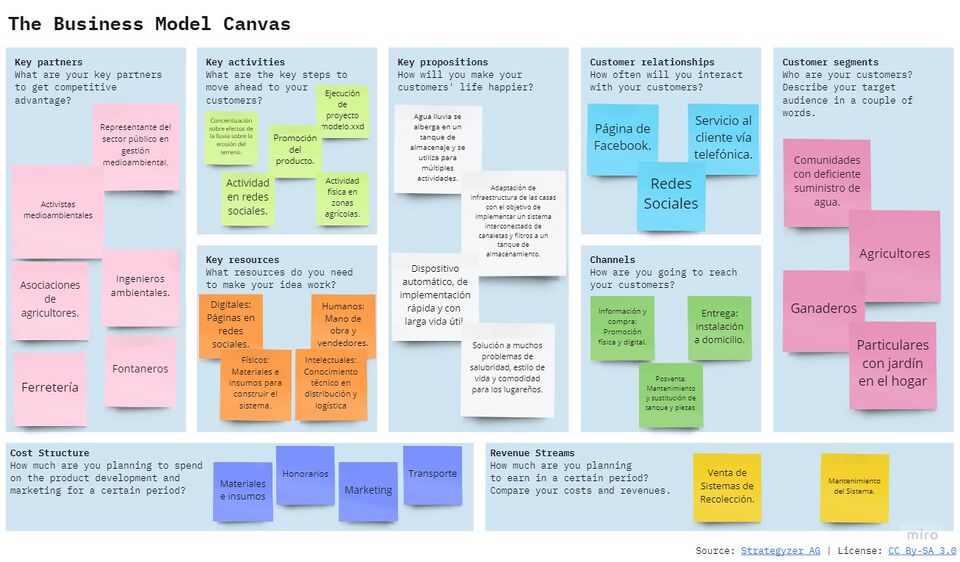

Business Model Canvas para ESEN Water Catchment System

Presupuesto[edit | edit source]

En el desarrollo del prototipo completo se haría uso de una diversidad de materiales que se pueden encontrar en ferreterías de forma accesible. Cabe resaltar que este presupuesto representa los costos para el proyecto a gran escala, es decir, este tendría variaciones dependiendo del tamaño y la escala en la que se quiera ejecutar el rainwater catchment system. La distribución del costo del prototipo del sistema a gran escala se muestra a continuación:

Item Amount Cost per unit Total
Tanque de 1500 galones 1 USD 1,410.00 USD 1,410.00
PVC de 20 pies 3 " 1 USD 35.95 USD 35.95
#2 Rock (yarda) 1/3 USD 40.00 USD 13.33
Cubo de 15 galones 1 USD 25.00 USD 25.00
Filtro de pantalla de 1/8" 2 USD 2.00 USD 4.00
Accesorio de babero de manguera para tanque de 15 galones 1 USD 18.90 USD 18.90
Tubería de spa de tubo (pie) 1/2 USD 4.50 USD 2.25
Masilla de silicona 1 USD 4.99 USD 4.99
Embudo de plástico 1 USD 7.49 USD 7.49
Accesorio de cabeza a granel de 3" 1 USD 30.50 USD 30.50
Teja de estaño 5x7 2 USD 0.39 USD 0.78
Codo ABS de 90 grados 1 USD 5.75 USD 5.75
Poco de albañilería 1 USD 4.99 USD 4.99
Soporte para estante y barra 2 USD 2.99 USD 5.98
Cortador de circuitos 1 USD 10.99 USD 10.99
Coi de cobre 1 USD 2.89 USD 2.89
Grifo sin dobleces de 3/4 pulg. macho IPS 1 USD 5.95 USD 5.95
Casquillo de PVC 1 USD 1.49 USD 1.49
Sujetadores pernos tornillos y tuercas 1 USD 1.69 USD 1.69
Adaptador ABS de 3" 1 USD 4.19 USD 4.19
Tapa / base de poste de amarre fuerte 1 USD 3.34 USD 3.34
Buje PVC 1.25M / 4FPT 1 USD 2.79 USD 2.79
Power pro 10x3 1/2 1 USD 4.49 USD 4.49
Brida de armario extraíble de ABS 1 USD 2.75 USD 2.75
Codo delantero Galvnz 1 USD 1.99 USD 1.99
Cemento de PVC 1 USD 3.49 USD 3.49
Adaptador de limpieza ABS de 3" 1 USD 3.69 USD 3.69
Codo ABS de 90 grados 1 USD 3.99 USD 3.99
Acoplamiento flexible 3x3 1 USD 6.99 USD 6.99
Acoplamiento flexible 3x 1 1/2 1 USD 7.49 USD 7.49
Grand total USD 1,638.12

El modelo de negocios no consiste solamente en la construcción del sistema sino en velar por que cumpla correctamente su función y esté estratégicamente distribuido en el área donde se desea incorporar. Se ha incluido un análisis de resultados con focus group a los usuarios piloto, añadido a una supervisión y manejo profesional de pruebas de eficiencia del modelo. En la totalidad del sistema, incluyendo el prototipo y la instalación con asistencia profesional se haría una inversión como se muestra a continuación:

Item Amount Cost per unit Total
Estudio exploratorio 1 USD 100.00 USD 100.00
Prototipo: materiales 1 USD 1,638.12 USD 1,638.12
Fontanero 1 USD 300.00 USD 300.00
Logística 1 USD 300.00 USD 300.00
Ingeniero civil 1 USD 70.00 USD 70.00
Focus group con usuarios 1 USD 40.00 USD 40.00
Grand total USD 2,448.12

Conclusiones y recomendaciones[edit | edit source]

Rainwater Catchment system original en CCAT

En nuestra sociedad existe escasez e ineficiencia de los servicios que brindan agua a los hogares y muchas personas que trabajan en la agricultura tienen dificultades para regar sus cultivos por la falta de este recurso. La solución a esta problemática se representa con el proyecto del sistema de recolección de agua, pues resulta una solución simple y eficiente para generar un abastecimiento sostenible contribuyendo al aprovechamiento de los recursos naturales.

Este proyecto permite el surgimiento de un nuevo mercado en El Salvador, el cual provea a los hogares de este sistema de recolección que permita obtener agua para actividades cotidianas sin incurrir a costos de distribución. Asimismo, es una excelente opción para garantizar el acceso a agua en las comunidades y la disponibilidad para regar cultivos.

Si bien el sistema tiene costos elevados en un inicio, se pueden aprovechar las economías de escala creando alianzas con los principales proveedores de los materiales utilizados para crear el sistema de recolección y así integrar la industria. Este proyecto permite crear opciones de vida sostenibles que no dañen o comprometan el futuro de las generaciones siguientes a la vez que se mejora la calidad de vida de la sociedad actual.
