CCAT greenshed cordwood wall/es

CCAT está construyendo un cobertizo para herramientas con métodos ecológicos, por lo que se le llama "cobertizo verde". Parte de este diseño ecológico son las paredes, que se construirán con la mayor cantidad posible de materiales naturales o reciclados. Este proyecto ofrece a los estudiantes la oportunidad de adquirir experiencia práctica con diversos métodos y materiales de relleno de paredes.

Antecedentes del proyecto

La cimentación de hormigón del cobertizo verde se vertió para construir un muro estándar de 15 cm de ancho. Este ancho no es suficiente para que la mayoría de los métodos de construcción con tierra tengan un buen aislamiento. Será necesario ensanchar la cimentación de los muros para acomodarlos.

La frecuente humedad de nuestro clima puede presentar otros obstáculos. La naturaleza hidrosoluble de muchos materiales naturales se tendrá en cuenta al seleccionarlos. Algunos métodos que utilizan materia orgánica presentan el problema de la putrefacción. La tendencia de la materia orgánica a pudrirse en nuestro clima húmedo requiere que las paredes respiren bien para evitar que la humedad se acumule en su interior.

En el CCAT existe un ejemplo de construcción de muros naturales. Este tipo de construcción se basa en hormigón de papel y en barbotina de paja y arcilla. Podría servir de inspiración para los muros de aislamiento. También se está considerando el uso de cob y leña.

Miembros del proyecto

Garrett Duffy y Marqes Mayo

Definición del proyecto

El muro norte será otro ejemplo y experimento de construcción natural. El aislamiento será un motivo funcional, pero también hay que tener en cuenta que este muro albergará un cobertizo para herramientas. Este muro estará diseñado para colgar herramientas de alguna manera. La técnica de construcción natural, conocida como cordwood, satisface la necesidad de aislamiento y ofrece a los futuros constructores la oportunidad de instalar ganchos para herramientas.

Revisión de literatura

Libros

• Callahan, Tim y Clarke Snell. Construcción ecológica: Guía práctica completa sobre métodos de construcción alternativos: yeso de tierra, fardos de paja, leña, adobe y techos verdes. Nueva York: Lark Books, 2005. Impreso.
• Este libro ofrece una visión general bastante sólida de los métodos de construcción catalogados. En el caso de la leña, advierte sobre diversos errores cometidos por los expertos, como el uso de maderas duras y el sellado de los extremos.
• Chiras, Daniel D. La Casa Natural: Una Guía Completa para Hogares Saludables, Eficientes en el Uso de la Energía y Ecológicos. White River Junction: Chelsea Green, 2000. Impreso.
• "La casa natural" entra en más detalles sobre la construcción real y las consideraciones sobre los cimientos.
• Edificio Cordwood: Lo último en tecnología (Serie de construcción natural). Isla Gabriola, Columbia Británica: New Society Publishers, 2003. Impreso.
• Este libro es, sin duda, el más completo encontrado hasta la fecha y se centra exclusivamente en la construcción con leña. Detalla mezclas de mortero, tipos de madera, tipos de paredes y algunos métodos avanzados.
• Callihan, Tim y Clarke Snell. Construcción ecológica, nueva edición. Una guía completa sobre métodos de construcción alternativos: yeso, fardos de paja, leña, adobe y techos verdes. NY: Lark Books, 2006.
• Este libro presenta un buen resumen de todos estos métodos de construcción, junto con los errores que incluso los mejores han cometido. Pruebas de mortero, tipos de madera más adecuados para la construcción, etc.
• Roy L. Robert. Casas bajo tierra: Cómo construir una vivienda subterránea asequible. Edición impresa de 2006.
• Este libro ofrece información sobre todos los aspectos de la leña. Fue aquí donde descubrí los cimientos y qué hacer para garantizar que su edificio esté nivelado.
• Cory F. Erick. Construcción ecológica y remodelación para principiantes. Edición impresa de 2008.
• Este libro ofrece una visión simplista de la leña y sus propiedades. Explica la laboriosa tarea y recomienda un trabajo en equipo.

del diario

• Pierquet, Patrick, Jim Bowyer y Pat Huelman. "Rendimiento térmico y energía incorporada de un sistema de muros para climas fríos". Forest Products Journal 48.6 (1998): 53. ProQuest. Web. 13 de febrero de 2010.
• El objetivo de este artículo es el rendimiento térmico de doce métodos de construcción y su energía incorporada. Dos de los métodos relevantes para este proyecto son la construcción de 2x4 y la construcción con leña, a modo de comparación.
• Jacobus, Frank y Brickford, Keith. "McCall Carbono-Neutral: Desarrollo de un campus de energía cero en McCall, Idaho". Day Creek Journal. Junio ​​de 2009. Web. 5 de abril de 2010.

Este diario mencionó algunos valores R y mi experiencia con construcciones con tapial y madera. Aprendí un poco más sobre las propiedades de aislamiento térmico de esta tecnología.

Sitios web

• Stankevitz, Alan. "Diario DayCreek - 25 de junio de 2000". Página de inicio de Daycreek. Np, nd Web. 13 de febrero de 2010. < http://web.archive.org/web/20170707064908/http://daycreek.com:80/dc/HTML/journal062500.htm >
• El sitio mencionado anteriormente cuenta con un foro interactivo para quienes tengan preguntas sobre leña.
• "Cordwood." Chaetreuse. Np, sf. Web. 13 de febrero de 2010. www.brightgreenresearch.org/images/pdf/2009.11.02_MaterialConcept_Cordwood.pdf
• En esta página se proporciona información sobre la leña, como los valores R y la resistencia a la compresión de las mezclas de mortero.
• Stankevitz, Alan. "DayCreek Journal - 25 de junio de 2000". Página principal de Daycreek. Sin publicar, sin fecha. Web. 13 de febrero de 2010. < http://web.archive.org/web/20170707064908/http://daycreek.com:80/dc/HTML/journal062500.htm > Esta es la misma fuente que usó Garret. Las preguntas del foro me resultaron útiles si tienes alguna pregunta.

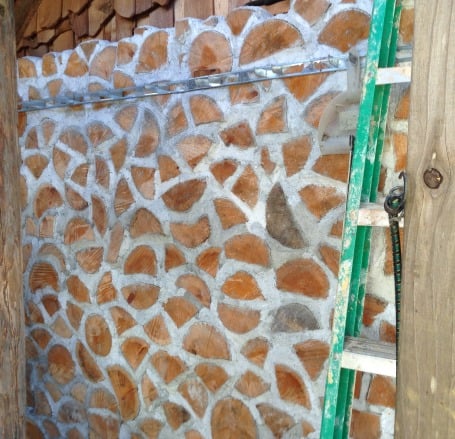

Entonces, ¿qué es la leña?

La leña en cordón es uno de los métodos naturales de construcción más comunes. La leña suele venderse en una unidad llamada cuerda. Estas maderas son a veces un material de construcción adecuado. Las maderas blandas más resistentes a la putrefacción suelen ser las mejores, como el pino blanco, el cedro, el abeto y el enebro, entre muchas otras. Se fijan troncos de al menos 30 cm de largo a la pared con una especie de mortero. Los troncos se montan perpendicularmente a la pared. El mortero puede ser de hormigón, cob o incluso papercrete. El plan de este proyecto consiste en utilizar troncos de cedro rojo occidental y mortero de cemento Portland, arena, cal y aserrín húmedo.
La estabilidad del mortero es fundamental. Se debe evitar la contracción de la madera o del mortero. La mezcla sugerida por el experto en leña en cordón Rob Roy, autor de "Construcción con leña: Estado del Arte", contiene el peculiar ingrediente del aserrín húmedo. Este retarda el secado del mortero, lo que ayuda a prevenir grietas y huecos entre los troncos y el mortero.

Prueba de mortero

Como se mencionó anteriormente, se mezcla aserrín empapado con el mortero para ralentizar el proceso de secado. Además, no todo el aserrín es igual. Algunas de nuestras pruebas incluyen aserrín pasado por un tamiz de 1/2 pulgada y otras por uno de 1/4 de pulgada. La preocupación radica en que si el aserrín es demasiado grueso, puede formar un mortero quebradizo, y si es demasiado fino, no retendrá suficiente humedad. Se debe evitar el aserrín de madera dura, ya que forma un mortero quebradizo y difícil de trabajar. (Roy 28)

Hallazgos

Las virutas finas de cepilladora pasadas por una malla de media pulgada, así como el polvo de motosierra, dieron los mejores resultados. No tuvimos problemas de agrietamiento del mortero en ninguna de nuestras muestras de prueba, incluyendo la de control, que no contenía aserrín. Sin embargo, solo realizamos una prueba por cada muestra de aserrín. Aunque nuestra muestra de control, sin aserrín, no se agrietó, no podemos concluir que el aserrín no sea necesario solo con esta prueba.

Las virutas demasiado largas produjeron un mortero difícil de alisar. Pasar las virutas por una malla de media pulgada (tela de malla metálica) soluciona este problema.

El aserrín muy grueso procedente de una fábrica de tableros de partículas produjo un mortero muy desmenuzable que se rompió mucho más fácilmente que las otras muestras.

El aserrín muy fino formó un mortero débil y esponjoso.

Un consejo

Los trozos gruesos de madera que pasaron por una malla de 1,27 cm se pueden retirar dejando el aserrín en remojo en un balde con abundante agua durante unas horas. Los trozos gruesos flotarán en la superficie al remover el aserrín. Se pueden retirar a mano.

Criterios

Consideración: potencial del muro como herramienta educativa en la construcción ecológica

Costos de materiales y venta minorista

Herramientas que se pueden tomar prestadas de CCAT

• palas
• carretilla
• sierra de cadena
• sierra de mano
• paletas
• azada de jardín
• cuchillo de dibujar
• cuña divisoria
• maza
• hacha
• cinta métrica

Propuesta de cronograma

• 3/5/10: recoja muestras de arena y aserrín (se deberá analizar el aserrín para determinar su idoneidad)
• 3/5/10 - recibe la madera a domicilio
• 3/6/10: Prepare al menos cuatro muestras de prueba de mortero. (Necesitamos comprobar la eficacia del retardante de cemento y la proporción de agua adecuada).
• 3/8/10: Ver qué muestra de prueba se ha secado. Raspar y romper las secas para comprobar su durabilidad.
• 12/3/10: Prepare más muestras de prueba. Es posible que todas las muestras anteriores fallen.
• 3/12/10-saw several of the logs to right length and split into quarters. Let them dry some over spring break.
• 3/22/10-We hope to have determined the right mortar recipe by this time. If so about 4.5 cubic yards of the right sawdust or paper will be picked up.
• 4/2/10-lay down the first and maybe second layer of cordwood and mortar. Split wood for next week
• 4/9/10-keep laying cordwood.
• 4/16/10-keep laying cordwood.
• 4/23/10-finish here.

Some lessons learned

Cordwood construction is not very difficult, but it is best done with lots of help. Doing this alone on some days made for comparatively slow progress. It helps to have a helper on the other side of the wall so that you don't have to run around the wall just to check if the log is still in the right place. Get volunteer help.

Use a level or a plum bob to ensure that that wall goes up straight. This is especially important with lots of volunteer labor. Placing a log quarter inch too far is not a big deal, but this can add up to a leaning wall.

Don't try to do a perfect job on each log. I mean that each log should be put in squarly, but don't spend too much time making the mortar pretty, known as pointing. You can go back latter and do the fine mortar work after you have done 10 logs or so. Better yet designate some people to be pointers and others to be the rough masons.Marques: I found that it is essential to use gloves when handling the mortar. The lime in the mixture made my hands very dry. and like Garret I really believe in a group effort. the job is not a hard one but it is a tedious one and having a few people to help is essential. Another thing I learned was that it was easier to do a few logs and the after going back with the butter knife and pointing(touching up, beautifying the mortar wit the log so it looks smooth).

Updates October 2013

The only thing we've done to this wall as well, is patched up a little bit of morter around some of the wood logs. This was due to weather and settling. Also, some of the logs have shrunk and separated a little bit from the mortar. This is also due to loss of water due to high temperatures, and sun exposure. But this has caused no issues to the structure of the wall at all. This is only apparent on the side of the wall facing the elements. On the inside of the shed, there is no evidence of wood shrinkage. And no light or water is seeping through.

Appropriateness

La leña es, en el mejor de los casos, un método de construcción mayormente ecológico, ya que utiliza una gran cantidad de cemento Portland. Su idoneidad está limitada por algunos factores. En primer lugar, la madera utilizada debe ser de desecho. No tiene sentido cortar madera en perfecto estado en trozos de 40 cm de largo. Además, la madera debe ser de una especie con baja contracción y alta resistencia a la putrefacción. ¡No cualquier pila de leña servirá! En segundo lugar, es mejor que la madera tenga una veta recta para que pueda partirse; sin embargo, sospecho que la madera de desecho podría provenir de árboles rectos con veta retorcida. Se podrían usar troncos con veta retorcida si solo se utilizan troncos redondos en la pared. En resumen, para que la leña sea adecuada, se necesita una fuente muy específica de madera de desecho. En este proyecto se utilizó principalmente cedro, del cual existe al menos una especie nativa en la región de la Bahía de Humboldt. Cabe reiterar la importancia del tipo de madera utilizada en este proyecto: debe ser resistente a la putrefacción y de veta recta.

Una fuente interesante mencionada en Cordwood: State of the Art fueron los núcleos de desecho de plantas de fabricación de contrachapado. Si la madera es de la especie adecuada, estas plantas podrían ser una mina de oro de madera de desecho.
