Test Procedure For RS485 Communication Chip/ar

شريحة الاتصال RS485 هي شريحة نستخدمها للتواصل بين الأرض والمركبة الموجهة عن بُعد. مع مرور الوقت، قد تتوقف الشريحة عن العمل. هناك طريقة بسيطة نسبيًا للتحقق مما إذا كانت المشكلة في شريحة الاتصال نفسها أم في شيء آخر.

• لوح تجارب عدد 1
• أسلاك توصيل (أكبر عدد ممكن)
• شريحة اتصال RS485 عدد 2
• أردوينو عدد 2
• جهاز كمبيوتر واحد
• منظم جهد 5 فولت عدد 2
• مصدر طاقة عدد 1
• مقاومتان 120 أوم
• كابل USB إلى Mini USB عدد 1

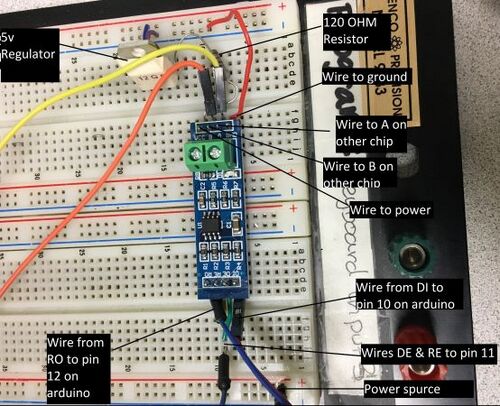

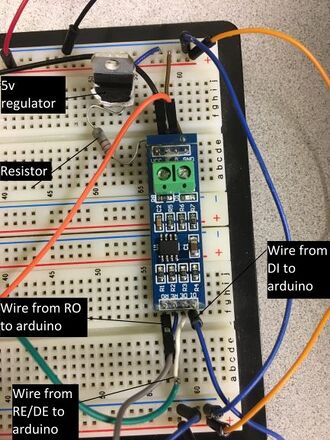

أماكن توصيل الأسلاك:

• RO: دبوس 12
• إعادة/دي: دبوس 11
• DI: دبوس 10

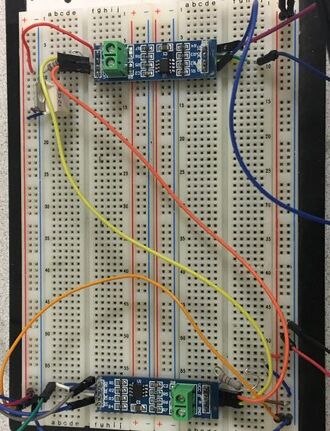

• سلك يمتد من A إلى A ومن B إلى B على كلا الشريحتين|
• إعداد منظم الجهد: أقصى اليسار: المدخل (طاقة عالية) | الوسط: الأرضي | اليمين: المخرج |

نحتاج إلى لوحتي أردوينو، واحدة للإرسال (TX) والأخرى للاستقبال (RX). حيث يمثل TX رمز الإرسال، وRX رمز الاستقبال.

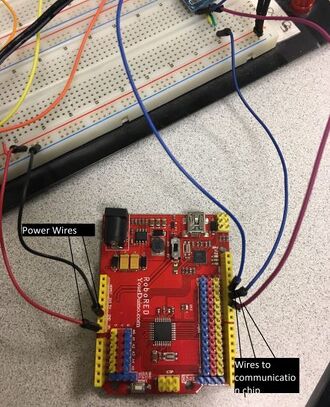

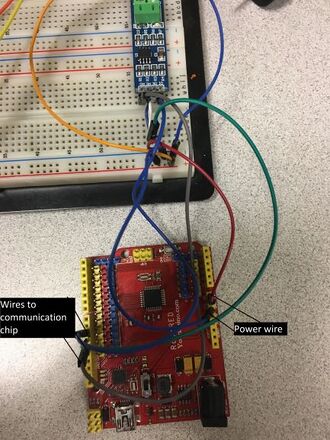

أردوينو إلى لوحة التجارب

1. اذهب إلى محرك SOAR
2. ابحث عن الكود RS485blink_ROV_Philip_TX و RS485blink_ROV_Philip_RX في كود أردوينو، الاختبار، قبو الاختبار
3. استخدم كابل USB وقم بتنزيل ملف RS485blink_ROV_Philip_TX إلى لوحة أردوينو المسماة TX، وملف RS485blink_ROV_Philip_RX إلى لوحة أردوينو المسماة RX.
4. أبقِ أجهزة أردوينو موصولة بالكهرباء، يجب أن يضيء مؤشر الإرسال (TX) في جهاز أردوينو بشكل عشوائي، بينما يجب ألا يستجيب مؤشر الاستقبال (RX) لأي شيء.
5. قم بتحميل ملف النقل السهل إلى الكود

رمز تكساس[1]

رمز RX[2]

قم بتوصيل جميع المكونات وتشغيل الطاقة. إذا تم إعداد كل شيء بشكل صحيح، سيومض جهاز الإرسال (TX) في لوحة أردوينو، وبعد فترة وجيزة، سيومض جهاز الاستقبال (RX) بنفس الطريقة. إذا لم يومض، فإما أن إحدى الرقاقات معطلة أو أن هناك خطأ في التوصيل.
