Jaakko Haarla , az Aalto Egyetem Elektronikai és Nanomérnöki Tanszéke

Antenna méréseknél fontos, hogy csak a látóvonalat mérjük. Egy átlagos szobában sok a falakról visszaverődő jel, ami erős többutas hatáshoz vezet. Ez a mért válasz erős változásaiban nyilvánul meg az antenna elhelyezkedésétől függően. Normál mérési beállításnál ezt a problémát úgy oldják meg, hogy a teljes mérési szobát RF-elnyelőkkel vonják be. Ha nem állnak rendelkezésre elnyelő anyagok, ezeket az erős visszaverődéseket más módon kell kezelni.

Audio alkalmazásokban ezeket a diffúzorokat a hanghullámok szórására és a visszhangok zajjá csökkentésére használják. Az RF diffúzor ugyanazon az elven működne, de elektromágneses hullámokkal és sokkal magasabb frekvenciákon.

Koncepció

Az RF diffúzor egy meghatározott alapblokkból és rögzített alapméretekkel és véletlenszerű magassággal rendelkező téglalap alakú dobozokból áll. A szerkezet véletlenszerű magasságai visszaverik a síkhullámokat, így azok inkoherens módon összegződnek.

A CAD modell teljesen paraméterezett, így a használt frekvenciatartomány és méret a felhasználói igényekhez igazítható.

Anyagjegyzék

• RF diffúzor blokk
• Vezetőképes bevonóanyag

Becsült költség

3,15 € (nyomtatott alkatrészek) (PLA ár 25 €/kg)

N/A € (fém/vezetőképes bevonat)

Összesen: 3,15€ + az összeszerelt elem bevonata

Becsült megtakarítás

Nem alkalmazható, mivel hasonló termékek nem kaphatók kereskedelmi forgalomban.

Útvonalterv

1.) Töltsd le, nyisd meg az OpenSCAD fájlt, és szükség esetén finomhangold a paramétereket.

2.) Rendereld a modellt a minta véletlenszerűsítéséhez. (A CAD modell minden rendereléshez véletlenszerű struktúrát hoz létre.)

3.) Nyomtasd ki az RF diffúzorokat. Ismételd a 2.) és 3.) lépéseket, amíg elegendő elemed nem lesz.

4.) Vonja be a 3D nyomtatott alkatrészeket vezető anyaggal, pl. rézzel.

•

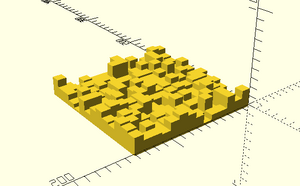

  Renderelt CAD modell
•
  RF diffúzor
•
  RF diffúzor
•
  RF diffúzor
•
  CST RCS szimuláció 10 GHz-en
