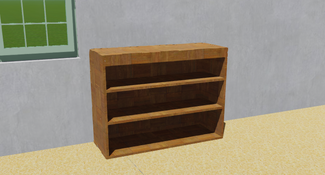

Imagen del render del producto en su funcionalidad de repisas para almacenaje.

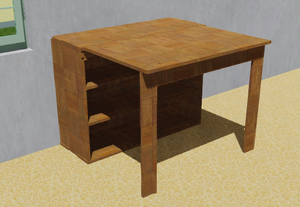

Imagen del render del producto en su funcionalidad de mesa y escritorio.
Project data
Location La Libertad, El Salvador
Status Prototipo
Completed 2022
Cost 6478
Uses vivienda, hogar
Instance of Mesa
OKH Manifest Open Know-How Manifest Download
Upload your project too!

El siguiente articulo describe un mueble multifuncional como parte de un proyecto final de la materia Taller de Innovación y Fabricación Digital, donde se pretende crear un mueble que pueda colocarse en un modulo de vivienda de TECHO El Salvador.

Descripción[edit | edit source]

El producto que se presenta es un mueble multifuncional que funciona, como repisa, mesa y escritorio que se realizó con la motivación de que sea utilizado en los módulos de vivienda que TECHO El Salvador para dar dignidad a las viviendas y aportar a que las personas tengan un estilo de vida cómodo donde los muebles son funcionales y no abarcan una gran cantidad de espacio en las viviendas.

Problema[edit | edit source]

Se pretende solucionar las necesidades de tener muebles en la vivienda, considerando que el espacio no es muy amplio y es necesario que se cumpla con la multifuncionalidad para cubrir diversas necesidades con un solo mueble/articulo. Inicialmente se comienza partiendo cuales son las características que se desean en el mueble, se procede con una serie de prueba y error, donde se busca encontrar el diseño más adecuado de acuerdo con las necesidades, especificaciones y la meta trazada desde el inicio del proyecto: implementar la fabricación digital para la construcción de un mueble que cumpla con el objetivo.

Counter Brief - Mueble multifuncional

Proceso de diseño[edit | edit source]

Revisión de proyectos similares[edit | edit source]

Al inicio del proyecto, buscamos satisfacer la mayor cantidad de necesidades presentadas en los hogares de familias salvadoreñas que habitan en viviendas mínimas fabricadas por TECHO, tomando en cuenta que el espacio a utilizar debería ser el menor posible. Por ello, la búsqueda de proyectos similares se centró en muebles multifuncionales que le brindaran opciones de almacenaje y la alternativa de ser utilizados como mesa o escritorio a los usuarios.

Todos los diseños evaluados le brindan al cliente múltiples utilidades provenientes de un solo mobiliario que, a la vez, cuentan con la facilidad de ser armado para disfrutar de nuevas funcionalidades y desarmado para reducir el área ocupada. Algunos de los ejemplos más relevantes que fueron evaluados son: el mueble IVAR de IKEA, la mesa plegable Trojan y el comedor expandible.

Criterios de diseño[edit | edit source]

El diseño se planteó para cumplir la función de repisas, escritorio y mesas. Se pretende que no abarque mucho espacio dentro del modulo de vivienda, pero que sea totalmente funcional.

Es importante entender que este diseño esta planteado para ser cortado en madera y ensamblado sin necesidad de herramientas extra para que sea mas sencillo su montaje y desmontaje.

Generación de diseños alternativos[edit | edit source]

Durante el proceso hubo distintos diseños que si bien es cierto cumplían las expectativas respecto a funcionabilidad, los diseños no eran peculiarmente correctos o eran lo que se necesitaba para que el mueble funcionara de manera correcta. A continuación se muestran algunos diseños que se plantearon dentro del proceso.


Selección de diseño final[edit | edit source]

Luego de analizar las distintas propuestas de cada uno de los miembros del grupo se selecciono un mueble multiusos que cumpliera con la función de repisas para almacenamiento así como también brindara la posibilidad de transformarse en una mesa. Una de las características importantes a recalcar del diseño seleccionado es que este no utiliza ningún tipo de tornillos, bisagras remaches etc., por lo que brinda mayor oportunidad a ser replicando por cualquier persona, ya que no es necesario contar con maquinas de ensamble.

Descripción de la propuesta[edit | edit source]

Listado de materiales[edit | edit source]

Esta sección contiene una tabla con el listado de materiales a utilizarse con precio de mercado local y el proveedor EPA.

Item Amount Cost per unit Total
Lamina mdf 18mm 122x244 cm — EPA 6 USD 41.25 USD 247.50
Grand total USD 247.5EUR 212.42 <br />GBP 180.31 <br />CAD 306.28 <br />MXN 5,149.95 <br />INR 18,487.95 <br />

Costos de fabricación[edit | edit source]

Se consultaron a varios posibles proveedores locales, y los precios rondaba entre los US$60 y US$100 la hora, dependiendo del material del que se desee hacer, la capacidad de la máquina para llevar a cabo la tarea, con un tiempo de corte aproximado de entre 5 a 7 horas.

Requerimientos de fabricación y costo de maquinado[edit | edit source]

El material que se utiliza en este mueble es mdf. El precio, según EPA, uno de los proveedores principales de herramientas y materiales en El Salvador, del material que se utilizará para la elaboración, en este caso, Lámina MDF 18mm 122x244 cm, es de US$41.25. Para más información sobre materiales disponibles a distintos precios, haga click aquí.

Archivos digitales[edit | edit source]

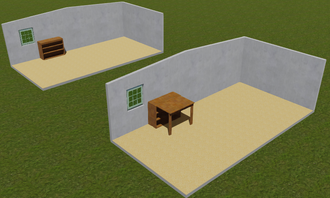

Imagen del render del producto en SketchUp.

Al acceder a este enlace, podrás visualizar y descargar el archivo que contiene el mueble ensamblado en sus dos modalidades disponibles: únicamente para almacenaje y la funcionalidad de ser utilizado como mesa o escritorio a través de la plataforma de SketchUp en línea. También puedes encontrar este render en el sitio 3D Warehouse de SketchUp por medio de este enlace.

Piezas del mueble

Asimismo, haciendo clic en este enlace se pueden descargar los archivos de corte en formato vector (DXF, EPS y AI) con las medidas reales del mueble, listo para cortar y ensamblar. En caso de que los enlaces anteriores no funcionen, aquí se puede descargar el archivo de corte en formato PDF.

A continuación se pueden ver las medidas para cada una de las piezas del mueble.

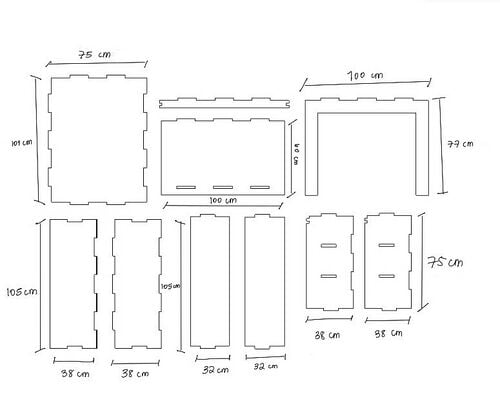

Piezas del mueble con sus respectivas medidas

Valoración de prototipo[edit | edit source]

El prototipo del mueble tanto en su versión repisas como mesa es resistente, siempre y cuando se le coloque una carga adecuada según el material de construcción, un de los posibles puntos de fallos encontrados es la unión entre la mesa y el mueble de almacenamiento, así como las patas de la mesa, por lo que se crearon modificaciones que solventan cualquier inconveniente con estos posibles puntos de fallo modificando el diseño y creando refuerzos.

Fabricación del prototipo[edit | edit source]

Luego de concebir la idea de la creación de un mueble multiusos que funcione como almacenamiento y que a su vez pueda cumplir la función de una mesa, se paso a plasmar la idea en papel, para después con ayuda del modelado en cartón poderle dar vida a escala y a un bajo precio, lo cual permitió identificar errores y posibles puntos de mejora. Estos fueron tomados en cuenta para la modificación del diseño original.

Algunas de las mejoras implementadas en el modelo final de tamaño real son:

  • En el caso del mueble en versión repisas cuenta con un tamaño estándar según los ofrecidos en el mercado
  • En el mueble de almacenamiento se agrego una repisa
  • Las repisas son mas anchas y menos profundas lo que permite que ocupe menos espacio ya que no sabre sale tanto de la pared.
  • Se realizaron modificaciones para que la tabla de la mesa encaje perfectamente en la parte trasera del mueble y no sobresalga
  • Se creo una pieza adicional en la unión del mueble de almacenamiento y la tabla de la mesa para mayor soporte

Entre las limitantes que se tenían era la utilización de cerrajes, tornillos y bisagras, al ser el producto final impreso a escala seria muy complicado hacer uso de estos por el tamaño, por lo que se le invita a cualquier persona que quisiera replicar el mueble multiusos y contara con los conocimientos tomar en cuenta la implementación de estos para mayor resistencia por parte del mueble. También se le invita a poder utilizar materiales de mayor calidad en la fabricación del mueble, tanto por estética como resistencia

Instrucciones de ensamblaje[edit | edit source]

Mueble versión repisas

0
Una vez impreso deberemos contar con 7 partes para poder armar nuestro mueble
1. Patas, 2. Mesa, 3. Separador repisas,4. Parte lateral,5. Parte inferior,6. Parte lateral,7. Parte superior mueble
1
Colocar laterales
Encajar las piezas laterales del mueble a la parte inferior con ayudas de los ensambles
2
Separador de repisas
Insertar la pieza separadora de repisa en las ranuras de los laterales del mueble
3
Mueble de repisas
Con ayuda de los ensambles fijar la parte superior del mueble
4
Encajar los ensambles de la mesa con la parte trasera del mueble

Mueble versión mesa

0
Retirar la mesa y las patas de la parte trasera del mueble, ensamblar las patas en la mesa y por ultimo ensamblar la mesa con la parte superior del mueble por medio de las pestañas de estos.

Presupuesto[edit | edit source]

Estimar los costos para la elaboración de un prototipo que tome en cuenta lo siguiente:

Item Amount Cost per unit Total
Lamina mdf 18mm 122x244 cm 6 USD 41.25 USD 247.50
Fabricación — horas de maquinado 5 USD 60.00 USD 300.00
Costo de movilización — Tiempo de traslado desde el proveedor hasta el lugar de trabajo 2 USD 50.00 USD 100.00
Grand total USD 647.5EUR 556.42 <br />GBP 472.31 <br />CAD 802.28 <br />MXN 13,489.95 <br />INR 48,427.95 <br />

Meta: (1 tabla de presupuesto)

Conclusiones y recomendaciones[edit | edit source]

El producto final tiene cambios en las dimensiones luego de ver el prototipo en relación a los espacios de las casas. Se decidió reducir el tamaño del estante para que este no fuera tan profundo y los usuarios tengan un acceso las fácil a las cosas que guarden ahí.

Una observación a tomar en cuenta es que al ser un mueble de ensamble no tiene la capacidad de soportar un exceso de peso por lo que es ideal como escritorio para estudiar, trabajo de oficina o incluso para las personas que se dedican a la costura y no para trabajamos pesados. Otro aspecto a considerar es que para aumentar su vida útil es necesario que la mesa y las patas sean cuidadas y guardadas de la forma que lo indica el instructivo y no en cualquier lugar donde estas puedan sufrir algún daño.

Presentación final[edit | edit source]

En este enlace, podrás acceder al video final de la presentación en la plataforma YouTube.

Presentación final exportada en formato PDF
