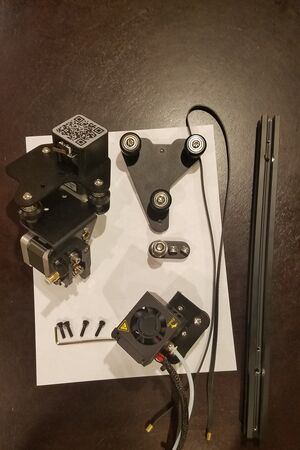

محرك المحور X ومحرك الطارد (قطعة رمز الاستجابة السريعة)
1
حامل التثبيت بثلاث بكرات
1
رأس الطارد (هذا متصل بقاعدة Ender)
1
محرك المحور Z مع مقرن المحرك
1
حزام ذو أطراف من خيوط الذهب
1
شد الحزام (2 صامولتين على شكل حرف T وبرغي كبير)
1
براغي M4x16
4
أدوات
مفتاح ألين مقاس 2.5 مم
ملحوظة
تشير الثقوب الأكبر في الشعاع إلى وجود رأس برغي من المفترض أن يتناسب معه.
إجراء
محاذاة قطعة المحرك ذات المحور X والشعاعخذ محرك المحور X والشعاع 20 × 20 وقم بمحاذاتهم على الجانب مع وضع فتحات البراغي الثلاثة بالقرب من بعضها البعض.
ربط قطع المحرك X بالعارضةباستخدام برغيين M4x16، قم بربط محرك المحور X بالعارضة. تتمثل إحدى النصائح الجيدة في تثبيته بالبرغي عموديًا باستخدام كماشة، وتثبيته في مكانه. يمكنك تثبيت القليل من البرغي بيدك لتثبيته في مكانه، ثم استخدام مفتاح ألين مقاس 3 مم لإحكام التثبيت.
محاذاة قوس التثبيتقم بمحاذاة وشد دعامة التثبيت بشكل فضفاض إلى العارضة باستخدام برغيين M4x16 مع توجيه الأسطوانات بعيدًا عن العارضة.
الانزلاق على رأس الطاردقم بتحريك رأس الطارد بحيث يكون الرأس مواجهًا للأسفل على جانب حامل التثبيت. بمجرد انزلاقه عبر حامل التثبيت، قم بإحكام براغي حامل التثبيت M4x16.
وضع الحزام حول عمود المحرك على المحور X. يجب أن يكون الجزء الأملس من الحزام مواجهًا للخارجخذ الحزام مع توجيه الأسنان إلى الداخل، ثم لفه حول عمود المحرك ذي المحور X. (محرك رمز الاستجابة السريعة)
تغذية الحزام أسفل بكرات الطاردقم بتمرير الحزام من الأعلى أسفل بكرتي محرك الطارد. يمكن القيام بذلك بسهولة تامة عن طريق وضع الطرف الذهبي في الشق وتحريك البكرتين فوقه
تثبيت الطرف الذهبي للحزام في الجزء السفلي من فتحة رأس الطاردقم بإحضار الطرف الذهبي للحزام إلى الأسفل ثم قم بإدخال الحزام في الشق الموجود برأس الطارد.
الطريقة الأسهل للقيام بذلك هي تحريك الحزام بين الطارد والشعاع. يجب تثبيت الطرف الذهبي بنفس الطريقة التي يتم بها تحريك الحزام.
ربط شداد الحزام ولفه حول الجزء العلوي من الحزامفك صواميل T لمشد الحزام حتى تتمكن من الانزلاق على الطرف بالقرب من دعامة التثبيت. حرك صواميل T (مع وضع صواميل T بشكل عمودي حتى لا تسقط من شق العارضة) على العارضة قدر الإمكان. خذ الجزء العلوي من الحزام، ولفه حول محور المشد، وحرك الطرف الذهبي في شق رأس الطارد تمامًا مثل الخطوة الأخيرة. بمجرد تأمين كلا الحزامين في الجزء السفلي من رأس الطارد، اسحب المشد للحصول على أكبر قدر ممكن من الشد وشد صواميل T.
