Muchas de estas instrucciones se encuentran en el adaptador USB de la tarjeta microSD. Si tienes acceso a un ordenador y a este adaptador, es muy recomendable utilizar esos archivos para familiarizarte con la Ender 3.

• Para encender la Ender 3, asegúrese de que el interruptor de voltaje rojo en la parte posterior de la fuente de alimentación indique su potencia nominal. En EE. UU., es de 115 V.
• Conecte el cable de alimentación a una toma de corriente. A continuación, accione el interruptor rojo situado en el lado derecho de la fuente de alimentación para encenderla.

Al girar el mando en el sentido de las agujas del reloj, se desplaza hacia abajo/derecha; al girarlo en sentido contrario, se desplaza hacia arriba/izquierda; y al presionar el mando hacia abajo, se selecciona la opción resaltada actualmente.

Todas las temperaturas están en grados Celsius.

Además, dentro del adaptador USB para tarjeta microSD, en la sección 1. User Manual_Ender-3_EN V.2.1 > User Manual_Ender-3_EN V.2.1.pdf, encontrará un práctico documento con mucha información útil. También incluye información detallada sobre la interfaz LCD en la sección "Información en pantalla", por lo que se recomienda consultarlo.

1.

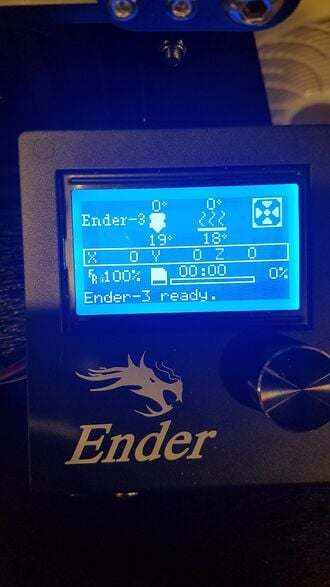

   Al iniciar la impresión en la Ender 3, aparece la pantalla de información . Esta pantalla muestra las posiciones x, y, z actuales durante la impresión, las temperaturas del cabezal extrusor y de la base, el progreso de la impresión, el tiempo empleado y un texto que puede advertirle sobre posibles errores.

2.

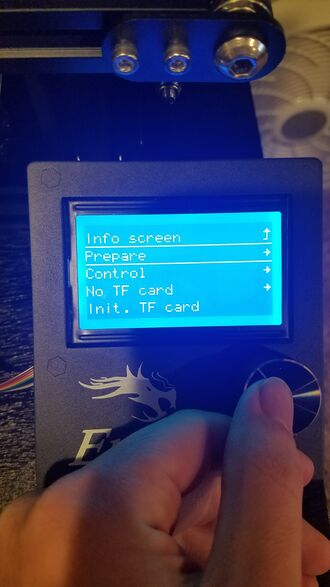

   Al pulsar el botón, accederá al menú principal . Desde aquí, las opciones para cada ruta se muestran a continuación.
   1. Al pulsar el botón superior, se subirá de nivel. Por ejemplo, al pulsar la opción Pantalla de información, se regresa a la pantalla de información. Esta es siempre la primera opción de cada menú y se identifica con la flecha hacia arriba.
   2. La función Prepare ofrece múltiples opciones para mover el cabezal extrusor, realizar el posicionamiento inicial del cabezal, el desplazamiento, la desactivación de los motores paso a paso para que puedan moverse libremente (útil para la calibración), el precalentamiento del cabezal extrusor para el tipo de plástico (PLA o ABS) y la base, y una opción de enfriamiento para el cabezal extrusor y la base.
   3. El control te lleva a un menú que te permite controlar la temperatura ajustándola a un valor específico.
   4. Si la tarjeta microSD no está insertada o no se reconoce, aparecerá el mensaje "Sin tarjeta TF / Inicializar tarjeta TF" . Al insertar la tarjeta TF, estos mensajes deberían cambiar a "Imprimir desde TF" y "Cambiar tarjeta TF" . Si esto no funciona, al pulsar "Inicializar TF" , la impresora debería reconocer la tarjeta TF.
   5. La opción Imprimir desde TF te lleva al directorio de la tarjeta microSD. Al pulsar cualquier archivo .gcode, la impresora debería iniciarse para comenzar a imprimir.
   6. La opción Ajustes no aparecerá hasta que comience la impresión. Esta sección permite modificar cualquiera de los parámetros durante la impresión, como la velocidad, la temperatura de la boquilla, la temperatura de la base, la velocidad del ventilador, la velocidad de flujo del filamento e incluso el tipo de filamento.
   7. La sección "Acerca de la impresora" proporciona toda la información necesaria sobre la impresora.

El motor del extrusor no funcionará a menos que se caliente el extremo del extrusor.

Nuevamente, dentro del adaptador USB para tarjeta microSD, en la sección 1. User Manual_Ender-3_EN V.2.1 > User Manual_Ender-3_EN V.2.1.pdf, encontrará un documento muy útil con información valiosa. También incluye la interfaz LCD en la sección Información de pantalla, por lo que se recomienda consultar dicha documentación.

1. Acceda a la opción Preparar desde el menú principal. Seleccione la opción Precalentar PLA y, finalmente, active la opción Fin de precalentamiento de PLA . Esto permitirá que el filamento salga de la boquilla. Espere hasta que la boquilla alcance la temperatura requerida.
2. Coloca papel debajo del cabezal de la boquilla para recoger el plástico que sale del motor de la extrusora.

3.

   En el motor del extrusor hay un anillo dorado por donde se introduce el filamento. Mientras aprietas el muelle de compresión, sigue introduciendo el filamento por el orificio hasta que veas que sale por la boquilla.

   1.

      Alimentar el filamento a veces puede resultar frustrantemente complicado. Si el filamento no se alinea correctamente, intente aflojar un poco la presión del muelle de compresión para guiarlo a través del orificio. Una vez dentro, siga empujando el filamento hasta que sienta resistencia o vea que sale plástico del extrusor.
4. Seleccione la opción Enfriamiento en el menú Preparar para enfriar el cabezal del extrusor y la base.

1. Acceda a la opción Preparar desde el menú principal. Seleccione la opción Precalentar PLA y, por último, active la opción Fin de precalentamiento de PLA . Esto permitirá que el filamento se despegue del cabezal extrusor.
2. Mientras la temperatura del cabezal extrusor aumenta, apriete el resorte de compresión del motor del extrusor y, con una fuerza suave, tire lentamente del filamento hasta que comience a moverse. Continúe tirando hasta que salga completamente del tubo de teflón.
   1. Para volver a insertarlo, se recomienda encarecidamente cortar el extremo deformado.

Nuevamente, dentro del adaptador USB para tarjeta microSD, en la sección 1. User Manual_Ender-3_EN V.2.1 > User Manual_Ender-3_EN V.2.1.pdf, encontrará un documento muy útil con información valiosa. También incluye la interfaz LCD en la sección Información de pantalla, por lo que se recomienda consultar dicha documentación.

NO MUEVA LA CABEZA VERTICALMENTE DURANTE LA CALIBRACIÓN, SOLO HORIZONTALMENTE.

1. Acceda a la pantalla de preparación y seleccione la opción Inicio automático . Una vez finalizado el proceso, seleccione la opción Desactivar motores paso a paso . Esto le permitirá controlar manualmente la base y el cabezal extrusor.
2. Fije la placa de la base Ender a la base Ender con los cuatro clips.
   1. Colóquelos como se muestra en la foto de abajo. Si los coloca en los lados izquierdo y derecho en lugar de en la parte superior e inferior, los clips chocarán con los haces de luz y la impresora fallará.

3.

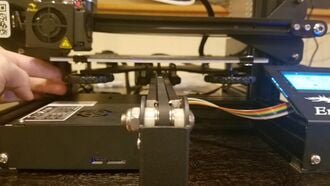

   Debajo de la cama, gire las ruedas en el sentido de las agujas del reloj para bajarla. Repita este proceso hasta que la boquilla pueda moverse sobre la cama sin rozarla.
4. Toma una hoja de papel A4 (tamaño estándar 8x11) y colócala sobre la base. Mueve el cabezal del extrusor horizontalmente hasta que quede sobre uno de los cuatro pomos inferiores. Gira el pomo en sentido contrario a las agujas del reloj para elevar la base hasta que la boquilla toque ligeramente el papel.
   1. Otra opción es mover el papel en lugar del cabezal.
5. Haz esto en todas las esquinas y asegúrate de que la cabeza pueda pasar por el centro del lecho sin rozarlo. Si roza el centro, repite el proceso en todas las esquinas hasta que no lo roce.

Por última vez, pero dentro del adaptador USB para tarjeta microSD, en la sección 1. User Manual_Ender-3_EN V.2.1 > User Manual_Ender-3_EN V.2.1.pdf, encontrará un documento muy útil con información valiosa. También incluye la interfaz LCD completa en la sección de Información de pantalla, por lo que se recomienda consultar dicha documentación.

1. Descarga un programa de laminado, ya sea Cura , Slic3r o el que esté en tu microSD en 2.Software y unidad > Creality Slicer_X.XXmsi .
   1. Estos programas convierten un archivo STL en código G, que es la forma en que la impresora lee e imprime los objetos.
   2. Para esta guía, utilizaremos Cura de ahora en adelante.
2. Tras descargar e instalar Cura, inícielo. Aparecerá el Asistente de configuración inicial. Si no aparece, puede iniciarlo manualmente seleccionando «Añadir nueva máquina» en Configuración > Impresora > Añadir impresora…

3.

   Selecciona « Añadir una impresora sin red» , desplázate hacia abajo y selecciona «Creality3D ». Rellena el círculo que dice «Creality Ender 3» y haz clic en «Añadir» en la esquina inferior derecha. A continuación, selecciona «Siguiente» en la nueva ventana y tu impresora Ender 3 debería estar lista para usar en Cura.
4. Aquí tienes un archivo STL del llavero de Upper Michigan para que lo uses en tu primera impresión.
5. Conecta el convertidor de microSD a USB a tu ordenador.
6. Una vez descargado, pulsa el botón de carpeta en la esquina superior izquierda de Cura e impórtalo. Haz clic en el botón «Cortar» en la esquina inferior derecha. A continuación, haz clic en «Guardar en unidad extraíble» en la esquina inferior derecha.

7.

   Expulsa la tarjeta microSD del convertidor USB e insértala en la parte frontal de la Ender 3. Deberías oír un leve clic al insertarla.
   1. Para extraer la tarjeta microSD de la Ender 3, presiónela hacia adentro y debería salir disparada, como si fuera un bolígrafo.
   2. Asegúrese de que su impresora esté calibrada antes de realizar el siguiente paso, de que el filamento se esté alimentando correctamente y de que la placa base esté fijada con clips en la parte superior e inferior, y no en la izquierda y la derecha.
8. Acceda al menú principal pulsando el botón. A continuación, seleccione la opción Imprimir desde TF . Busque el archivo guardado en la carpeta microSD y selecciónelo. La impresora comenzará a precalentar la boquilla y la base. Cuando todo alcance la temperatura adecuada, la impresora se encenderá automáticamente.
   1. Si surge algún problema, puede pausar o detener la impresión en la pantalla del menú principal .

1. Retire los clips de la base y quite la placa base.
2. Empieza a doblar la placa base. Tras doblarla un poco, intenta aplicar fuerza para retirar la impresión.
   1. Intenta evitar usar la espátula. Esto rayará la placa base y la dañará.
