20x40 Balken mit horizontalen vorgebohrten Löchern
1
20x40 Balken mit vertikalen vorgebohrten Löchern
1
Stromversorgung
1
LCD Anzeige
1
Z-Achsen-Endschalter
1
Z-Achsen-Motor mit Motorkupplung
1
Z-Achsen-Gewindestange
1
M5x45 Schrauben
4
M5x8 Schrauben
2
M4x20 Schrauben
2
M4x18 Schrauben
2
Werkzeuge
4-mm-Inbusschlüssel (der größte im Kit enthaltene Inbusschlüssel)
3mm Inbusschlüssel
2,5-mm-Inbusschlüssel
Notiz
Die Balken müssen auf eine bestimmte Art und Weise angebracht werden. Wenn die Anweisungen unklar erscheinen, schauen Sie sich ggf. die Bilder an. Achten Sie genau darauf, wo sich die Schraubenlöcher für jeden Balken befinden!
Verfahren
Ender 3 BasisRichten Sie den Drucker so aus, dass er wie auf dem Bild aussieht.

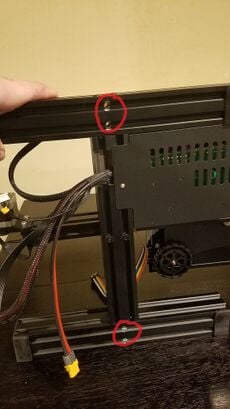

Ender 3-Basis auf die Seite gekippt. Die roten Kreise zeigen, wo die M5x45-Schrauben hinkommenKippen Sie die Ender 3-Basis auf die Seite. Auf der Unterseite befinden sich 4 Schraubenlöcher. Der 20x40-Träger mit horizontalen vorgebohrten Löchern kommt auf die Oberseite. Der 20x40-Träger mit vertikalen vorgebohrten Löchern kommt auf die Unterseite.
Ender 3 steht mit beiden Balken befestigt Beachten Sie, wo die gebohrten Löcher sindBeim horizontalen Balken mit vorgebohrten Löchern sollten die Löcher näher an der Basis liegen . Beim vertikalen Balken mit vorgebohrten Löchern sollten die Löcher an der Seite des Druckbetts liegen und das untere Loch näher an der Basis. Verwenden Sie das Referenzbild, um das Endergebnis zu sehen. Beide sollten mit den vier M5x45-Schrauben angeschraubt werden.
LCD-Bildschirm mit angeschlossenem FlachbandkabelDrehen Sie den LCD-Bildschirm um, um die Platine zu sehen. Schließen Sie das Flachbandkabel mit Blick auf den Drucker rechts am EXP3-Steckplatz an.
Anbringen des LCD an der BasisRichten Sie die Schraubenlöcher auf das LCD aus und schrauben Sie es mit zwei M5x8-Schrauben fest.
Anbringen des Netzteils an der Rückseite des vertikalen vorgebohrten BalkensNehmen Sie das Netzteil und zwei M4x20-Schrauben und befestigen Sie das Netzteil an der Rückseite des vertikalen Balkens mit den vorgebohrten Löchern.
Anbringen des Z-Achsen-Motors an der Rückseite des horizontalen vorgebohrten BalkensBefestigen Sie den Z-Achsen-Motor mit zwei M4x18-Schrauben an der Rückseite des vertikalen Balkens mit den vorgebohrten Löchern.
Wenn Sie Probleme damit haben, die Schrauben hinter die Kupplung zu setzen, nehmen Sie die Kupplung ab und setzen Sie sie wieder auf, wenn Sie fertig sind.
Einsetzen der Z-Achsen-GewindestangeSetzen Sie die Gewindestange der Z-Achse in die Kupplung des Z-Achsen-Motors ein und ziehen Sie dann die obere Schraube in der Kupplung fest. Wenn die Stellschraube locker ist, funktioniert dies nicht.
Richtige Ausrichtung der T-MutternNehmen Sie den Endschalter der Z-Achse und lösen Sie ihn soweit, dass die T-Muttern in die Seite des horizontalen Vorbohrbalkens passen. Stellen Sie sicher, dass sie horizontal und nicht vertikal ausgerichtet sind. Andernfalls kann der Endschalter aus dem Balken fallen.
Platzierung des Z-Achsen-Endschalters im horizontalen VorbohrbalkenNehmen Sie den Endschalter der Z-Achse und stecken Sie die T-Muttern durch den Schlitz im Balken. Wenn die T-Muttern durch sind, bringen Sie ihn vorsichtig nach unten und achten Sie darauf, dass die T-Muttern senkrecht zum Schlitz bleiben. Ziehen Sie die Schrauben fest, wenn der Endschalter den Boden erreicht.
