Donkey Drag Cultimulcher/fr
Une herse traînante simple construite à la maison, utilisant des dents en S modernes et un rouleau à cage. Cette unité a été dimensionnée pour être utilisée par une équipe de petits ânes. L'objectif était d'utiliser efficacement la puissance de traction limitée dans une unité facile à construire et maniable dans des espaces restreints.
Mon objectif initial était de fabriquer un traîneau suffisamment léger pour que mes ânes miniatures puissent le manipuler. L'équipe avait de l'expérience avec des herses traînantes ordinaires de 3 pieds , du type à 8 dents disposées en 3 rangées, avec un mécanisme rotatif qui contrôle la profondeur. Cependant, l'équipe était incapable de pénétrer le sol très profondément et ne pouvait certainement pas arracher le gazon ou les mauvaises herbes sérieuses. J'ai réalisé que les dents en S correctement montées au bon angle déplacent le plus de terre pour une traction donnée, j'ai donc construit le traîneau autour des dents en S agricoles standard (dents danoises). Le plus grand défi était de fabriquer un mécanisme de montée/descente horizontal. Je pense avoir trouvé un système assez robuste qui n'est pas trop difficile à construire. Je l'ai testé dans mon jardin et je suis très satisfait de son bon fonctionnement. L'unité est super maniable et le rouleau à cage fait vraiment du bon travail sur les mottes de terre.
Contenu
Contexte du projet
Les herses traînantes utilisant un mécanisme rotatif de levage/abaissement ne maintiennent pas les dents à un angle optimal pour une pénétration plus facile dans le sol. Les cultimulcheurs de base utilisant des dents en S commencent à environ 4 000 $ et augmentent à partir de là. Le Donkey Drag peut être construit pour moins de 500 $ et peut être dimensionné pour votre situation exacte. Une fois que vous avez une unité avec des dents en S, de nombreuses dents différentes sont disponibles et les dents sont toujours maintenues à l'angle correct pour travailler le sol.
- traction plus facile et pénétration dans le sol supérieure par rapport aux traînées à dents en C
- peu coûteux à construire en utilisant de l'acier doux et du soudage à l'arc
- peut être dimensionné en fonction de la puissance de tirage disponible
- profondeur maximale de 5" telle que construite
Objectifs du projet
Une conception facile à construire par des amateurs, robuste sur le terrain et efficace pour le contrôle des mauvaises herbes, la culture en jachère nue et la préparation du lit de semences.
Conception
Le prototype a été construit principalement avec des tiges métalliques de 1/8" (.120) avec des tiges plates et des extrémités de rouleaux de 1/4". Les rails des dents en S sont des tubes carrés de 2" x 3/16", ce qui était définitivement plus lourd que nécessaire (il aurait fallu utiliser des tiges 2 x 2 de .120). Utilisez .120 pour tous les éléments principaux. Le châssis principal est constitué de fers d'angle 2 x 3 avec des traverses en tubes carrés 2 x 3. Le châssis principal pourrait être construit en utilisant des cornières 2 x 3 tout autour. Il y a 2 traverses avant sur le prototype, mais une seule est nécessaire. Le prototype mesure 32" de large et 48" de long (dimensions hors tout).
L'unité est équipée de 2 barres d'outils de 28" de large qui sont montées à 9" d'intervalle au centre. Le rouleau de cage doit être repoussé car des mottes de terre peuvent se coincer entre le rouleau et la traverse arrière telle qu'elle est construite. Le prototype a deux traverses avant mais n'en a besoin que d'une seule capable de monter les roulettes avant. Un groupe de broyeurs monté à l'avant a été envisagé mais écarté une fois que j'ai réalisé que cela rendrait le tournage très difficile. Le rouleau de cage arrière a été construit sur un arbre de 1" mais un arbre de 3/4" devrait être suffisamment solide à cette taille. Utilisez des pièces rondes tournées et polies et des paliers à semelle agricoles ordinaires pour la fabrication.
Soudez soigneusement les deux cadres. S'ils sont déformés de quelque façon que ce soit, la montée et la descente seront très rigides en raison du décalage de la géométrie. Les bras de levage sont des bras de levage de 1 1/2" x 1/4" percés à 11" au centre. Toutes les goupilles des bras de levage sont des boulons de 3/8". J'ai utilisé des boulons de grade 8 qui sont agréables dans la mesure où les filetages sont très robustes lorsqu'ils sont forcés à travers des trous mal alignés dans l'acier doux. Les bras de levage arrière ont une traverse tubulaire carrée de 1 1/2", qui monte le piston de montée/descente et est nécessaire pour maintenir tout aligné à différentes hauteurs.
Rouleau de cage
Le rouleau de cage est fabriqué avec des disques de 8" avec 8 pièces de barres d'armature de 1/2" soudées en place. Cela crée un rouleau qui n'est pas rond mais octogonal. L'effet est que l'unité est constamment soulevée et abaissée d'environ 1/2" pendant qu'elle avance, secouant les dents et ameublissant le sol. Cet effet serait moins prononcé avec un rouleau de plus grande taille ou plus de barres d'armature installées. Le rouleau de cage, n'étant pas rond, présente également une certaine résistance vers l'avant sur un sol plat et réduit le risque que l'unité ne heurte les talons des animaux de trait. Néanmoins, il faut faire attention sur les surfaces en pente ou dures. De plus, le roulement octogonal sur un sol dur secoue la traînée et produit un bruit unique et inquiétant qui peut effrayer les animaux non aguerris. Soyez prêt à vous retenir et à aider votre équipe lors du premier attelage. Si possible, travaillez dans un environnement fermé ou effectuez le premier attelage sur du sable ou un sol meuble.
Le rouleau à cage est construit sur une tige ronde polie de 1" montée sur des paliers à semelle ordinaires. Les pièces d'extrémité sont des pièces rondes de 1/4" découpées au plasma en 8". Les rails sont des barres d'armature de 1/2". Soyez diligent lors du soudage des barres d'armature car la zone de contact est petite et il peut être difficile d'obtenir une bonne pénétration sur des soudures courtes.
Le piston de contrôle de profondeur est un carré de 1 1/4" x 0,120 à l'intérieur d'un carré de 1 1/2" x 0,120. Il s'agit d'un ajustement très serré qui peut souffrir sur le terrain de la saleté ou de la corrosion. Il est nécessaire de retirer le cordon de soudure à l'intérieur du carré de 1 1/2" pour qu'il s'adapte. Expérimentez avec d'autres combinaisons si vous le souhaitez.
Goupille de verrouillage 3/8" avec ressort de compression ordinaire. Cette partie du projet a nécessité une soudure fine, j'ai parfois utilisé à la fois du TIG et du brasage au bronze. Pour la plupart des constructeurs, le brasage au bronze est le plus simple et le plus fiable.
Il s'agit de roulettes en plastique ordinaires de 5 pouces qui sont normalement utilisées dans un bureau ou un entrepôt. Je voulais une partie avant qui se dirige très facilement et celles-ci semblent faire l'affaire. L'utilisation sur le terrain déterminera leur efficacité. Mais elles sont peu coûteuses et facilement disponibles.
Le traîneau a bien fonctionné avec cette équipe d'ânes miniatures. Le poids total de l'équipe est d'environ 5 à 600 livres. Cette taille d'équipe a bien fonctionné à une profondeur de 3 pouces et a pu arracher des touffes de chiendent et de mauvaises herbes de taille moyenne. Notez qu'il s'agit d'une équipe assez bien entraînée et bien conditionnée. Pour travailler toute la journée dans un champ plus grand, une équipe plus grande est recommandée. La parcelle de l'auteur mesure environ 1/2 acre.
Vue arrière des premiers tests avec une équipe d'ânes miniatures

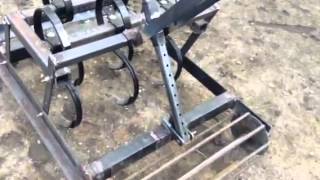

Vidéo de visite

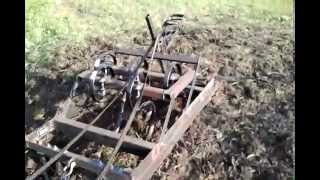

Démonstrations sur le terrain

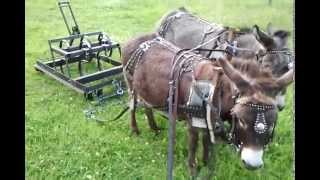

Différentes configurations
Ici, le traîneau est configuré avec seulement 3 dents rapprochées, afin de maximiser la profondeur de labourage avec une puissance de traction limitée. Dans ce « mode ripper », notre équipe d'ânes miniatures peut arracher le gazon et pénétrer de 4 à 5 pouces dans un sol dur. Le traîneau suit suffisamment bien les traces pour qu'il soit facile d'effectuer des passages répétés sans que les dents ne s'égarent dans le sol déjà travaillé.
Frais
J'ai dépensé environ 350 $ pour ce projet en utilisant principalement de l'acier neuf et toutes les nouvelles dents en S, boulons, roulettes, etc. J'aurais pu économiser un peu sur les frais d'expédition avec plus de prévoyance. J'ai également commandé un assortiment supplémentaire de dents pour les dents que je peux ou non utiliser. Jusqu'à présent, je n'utilise que les dents à pointes réversibles de 1".
| article | source | coût |
|---|---|---|
| 5 dents en S avec supports et pointes assorties | http://www.agrisupply.com/danish-s-tine-shank-standard-duty/p/27804/&sid=&eid=/ | 129,00 $ |
| 4 roulettes pivotantes | http://www.harborfreight.com/4-inch-x-7-8-eighth-inch-rubber-swivel-caster-66361.html | 25,00 $ |
| assortiment de calibres en acier .120 | http://www.pottingersteel.com/ | 150,00 $ |
| Disques en acier 1/4" pour cage à rouleaux | magasin local avec découpeur plasma | 32,00 $ |
| 2 paliers à semelle de 1" | http://www.agrisupply.com/ | 33,00 $ |
| 1" x 32" rond poli | fournisseur d'acier local | 30,00 $ |
| TOTAL | 366,00 $ |
Amélioration de la conception
Mes idées pour la prochaine version :
- Déplacez le rouleau de la cage vers l'arrière d'au moins 2 pouces pour éviter que des mottes de terre ne restent coincées entre le rouleau et la traverse arrière.
- Raccourcissez l'avant d'environ 4 pouces et retirez l'une des traverses avant.
- Alléger et améliorer le porte-outil :
- Remplacez les rails latéraux en tubes carrés par des barres de 2" x 1/4". Cela allégera le support et donnera à l'unité 4 pouces supplémentaires d'espace utilisable pour les outils.
- Remplacez les traverses tubulaires carrées de 2" x 3/16" par des traverses de 2" x 0,120". On a vraiment l'impression que la crosse de 0,120 sera plus que suffisante à cette échelle. Un porte-outil de 4' de large pourrait cependant nécessiter la crosse de 3/16".
- Le porte-outils pourrait être encore élargi de 1/2" en montant les vérins de levage à l'extérieur des rails de base, plutôt qu'à l'intérieur.
- Utilisez un arbre de 3/4" pour construire le rouleau de la cage plutôt que 1". Légèrement plus léger et moins cher, et devrait être suffisamment solide à cette échelle.
- Le double arbre peut se coincer dans les roulettes lors d'un virage serré sur place. Déplacer les roulettes avant plus près du milieu peut atténuer ce problème peu fréquent.
- Nous avons ajouté une butée de course (un morceau de tuyau de 3/4" autour du ressort de compression de la goupille de verrouillage) pour empêcher la goupille de verrouillage d'être retirée si loin qu'elle se désaligne et ne se réengage pas une fois relâchée.
Prochaines étapes
Des tests et une utilisation sur le terrain supplémentaires sont nécessaires pour déterminer la durabilité de la conception. Essayez les balais à pattes de canard, les balais de 4 pouces, etc. Si vous avez vos propres conceptions à partager, veuillez les lier ici.
Conclusions
Un bon point de référence pour construire votre propre dragage personnalisé à une fraction du coût du neuf et supérieur aux anciens dragages de style c-tine.
Coordonnées
Charlie Tennessen https://www.facebook.com/charlie.tennessen
