Bu sayfa Queen's Üniversitesi Uygulamalı Sürdürülebilirlik Araştırma Grubu tarafından geliştirilmiştir .

Aşağıdaki belge , St. Lawrence Koleji kampüsünde Engineous EOC 1650 ağ düğümü kullanılarak noktadan çok noktaya kablosuz ağın kurulumunu ve bu ağauzaktan IP adreslenebilir kameraların ( StarDot Netcam XL ) bağlanmasını özetlemektedir.

Sürdürülebilir Enerji Uygulamalı Araştırma Merkezi'nde (SEARC) kurulu olan devam eden açık hava test alanı amacıyla , panellerin sürekli görsel olarak izlenmesi gerekiyordu. Bu izlemeyi sağlamak ve görüntüleri 5 dakikalık aralıklarla otomatik olarak kaydedip harici bir FTP sitesine yüklemek için IP adreslenebilir kameralar kullanıldı. Bununla birlikte, bu kameraların bağlı olduğu ağ üzerinde kontrolü sürdürmek için, St. Lawrence Koleji'ndeki (SLC) teknoloji kanadında bulunan yerel ATI ağı üzerinden internete bağlanmak arzu edildi.

Kameraların yerleştirileceği yerlerde bu ağlar için fiziksel ağ altyapısı mevcut olmadığından, ATI portunun bulunduğu rüzgar türbini binasında merkezlenen ve kameraların yerleştirildiği çevredeki binalara dallanan kablosuz bir ağ oluşturuldu.

Kablosuz ağın tamamı, x.81'den x.85'e kadar beş IP adresinden oluşmaktadır; aşağıdaki tabloda her bir bileşenin IP atamaları özetlenmiştir. Tüm bileşenler ayrıca alanda etiketlenmiştir.

Aşağıda, bir noktadan çok noktaya kablosuz ağı yapılandırma ve bunu iki adet uzaktan IP adreslenebilir kamera ile arayüzleme talimatları yer almaktadır. Öncelikle ağ kurulmalı, ardından kameralar bağlanmalı ve son olarak her iki cihaza da yerinde güç sağlanmalıdır.

Noktadan çok noktaya ağ bağlantısı için üç adet Engenious EOC 1650 ünitesi gereklidir; bunlardan biri Erişim Noktası, ikisi ise İstemci Köprüsü olarak yapılandırılmıştır. Bu kurulumdaki tüm üniteler, sinyal gücünü artırmak için ünitelerin dahili yönlü antenlerini kullanır.

• Kamerayı bilgisayarın yerel ethernet portuna bağlayın.
• Cihaza bağlanmak için: Cihazın varsayılan IP adresine (192.168.1.1) sahip olduğundan emin olmak için sıfırlama düğmesini 5 saniye basılı tutun.
• Ağ bağlantıları -> TCP/IP özellikleri altında, bilgisayarın statik IP adresini 192.168.1.10, alt ağ maskesini ise 255.255.254.0 olarak ayarlayın.
• Internet Explorer'ı açın ve 192.168.1.1 adresini girin.
• Yapılandırma menüsü açılacak, her sekmede aşağıdaki değişiklikleri yapın.

Yönetici

• Kullanıcı adı ve şifre belirleyin: ******,******

Sistem özellikleri

• Cihaz adını ayarla, SERCOTFAP
• Ülkeyi ayarla: Kanada
• Çalışma modunu ayarla: Erişim noktası

Kablosuz ağ ve güvenlik sekmesi Listedeki ilk cihazı düzenleyin:

• SSID: SERCOTFprivate
• Güvenlik modu: WEP, paylaşımlı anahtar, ASCII, 40/64 bit, varsayılan anahtar 1, Anahtar 1: *****

IP ayarları

• Aşağıdaki IP ayarlarını yapın, cihaz artık bilgisayar tarafından adreslenemez.

Bu cihaza yeniden bağlanmak için bilgisayarın statik IP adresinin değiştirilmesi gerekmektedir.

İstemci köprüleri, önceden yapılandırılmış erişim noktasına bağlanacaktır. Bu yapılandırma sırasında erişim noktasının açık ve ATI ağına bağlı olması gerektiğini unutmayın.

• Cihazı yerel bir bilgisayarın ethernet portuna bağlayın.
• Cihaza bağlanmak için: Cihazın varsayılan IP adresine (192.168.1.1) sahip olduğundan emin olmak için sıfırlama düğmesini 5 saniye basılı tutun (kablo bağlantısının kesildiğini belirten bir mesaj görünene kadar).
• Yerel bilgisayarda, Ağ bağlantıları -> TCP/IP özellikleri altında bilgisayarın statik IP adresini 192.168.1.10, alt ağ maskesini ise 255.255.254.0 olarak ayarlayın.
• Internet Explorer'ı açın ve 192.168.1.1 adresini girin.

Kurulum ekranı görünecektir, lütfen aşağıdaki bilgileri girin.

Sistem Özellikleri

• İstemci Köprüsüne Ayarlandı
• Cihaz Adını Ayarla: SERC_OTF_CAM1/ SERC_OTF_CAM2
• Ülke: Kanada

Kablosuz ağ ve güvenlik

• "Alan araştırması"na tıklayın ve uygun kablosuz ağı seçin.
• Güvenlik modu: WEP, paylaşımlı anahtar, ASCII, 40/64 bit, varsayılan anahtar 1, Anahtar 1: ******

Yönetici

• Kullanıcı Adı ve Şifre Belirleyin: *****,*****

IP ayarları

Cihaz erişilemez hale gelecek, yerel IP ayarlarını şu şekilde yapın:

Kablosuz ağ

• Yerinde inceleme yapın, gerekli ağın SSID'sini seçin (SERCOTFprivate)

Kablosuz Güvenlik

• Güvenlik modu: WEP, paylaşımlı anahtar, ASCII, 40/64 bit, varsayılan anahtar 1, Anahtar 1: ****

• Yerel bilgisayarınıza Stardot Tools yazılımını kurun ve kamerayı doğrudan bu bilgisayara bağlayın.
• Stardot araçlarını başlatın ve yerel ağdaki kamerayı bulun.
• Yönetim ekranına girin ve aşağıdaki ayarları yapın:

Görüntü sekmesi

• Çözünürlük: 2048x1536 4XGA (en büyük dosya boyutu)
• JPEG kalitesi: 100

FTP sekmesi

• FTP bilgileri
• Fotoğraflar arasında 300 saniyelik gecikme olacak, saat 05:00 ile 17:00 arası.

Tarih/saat sekmesi

• Tarih ve saatin senkronize edildiğinden ve doğru saat diliminde olduğundan emin olun.

Güvenlik sekmesi

• Yönetici şifrelerini ayarlayın

Ağ sekmesi

• Ağ bağlantısını DHCP'den Manuel'e değiştirin.
• Lütfen aşağıdaki ağ bilgilerini girin:

Uygula düğmesine tıkladığınızda, cihaz erişilemez hale gelecektir; kameraya erişmek için yerel IP ayarlarını şu şekilde değiştirin:

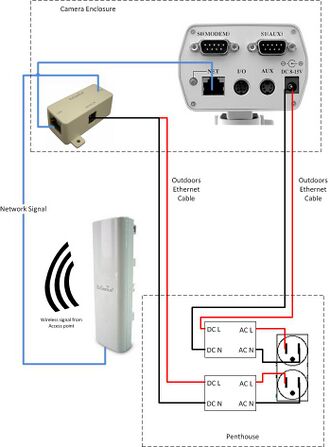

Hem Engenious EOC 1650 hem de Stardot IP kameralar, birlikte verilen PoE enjektörleri kullanılarak PoE bağlantılarından yararlanabilir. Her iki cihaza da PoE enjektörleri kullanılarak nasıl güç sağlandığını gösteren şema Şekil 1'de yer almaktadır.
