Электростанция, использующая силу плавучести, — это генератор возобновляемой энергии с открытым исходным кодом, который использует естественные силы плавучести и гравитации в непрерывном цикле для выработки механической и электрической энергии. Данная разработка передана в общественное достояние под лицензией CC0 1.0 Universal для поощрения широкого распространения и усовершенствования во всем мире.

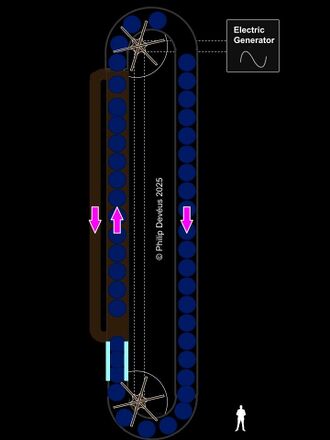

Электростанция, использующая силу плавучести, работает в непрерывном цикле, преобразуя потенциальную энергию гравитации в пригодную для использования механическую энергию:

1. Подъемная труба : вертикальная труба, заполненная водой.
2. Плавучие элементы : Сферические поплавки с положительной плавучестью (менее плотные, чем вода).
3. Генераторная система : преобразователь механической энергии в электрическую, расположенный в верхней части системы.
4. Спускная труба : вертикальный путь для возвращения элементов на дно.
5. Гибкое уплотнение : гибкий механизм в нижней части, позволяющий повторно вставлять элементы.
6. Обратный водопроводный трубопровод : обеспечивает эффективную циркуляцию воды с минимальным сопротивлением.

1. Фаза плавучести : Благодаря присущей им силе плавучести, плавучие элементы естественным образом поднимаются по заполненной водой подъемной трубе.
2. Извлечение энергии : Поднимающиеся элементы приводят в движение механическую систему в верхней части, которая преобразует это движение в полезную энергию.
3. Гравитационная фаза : После прохождения генератора элементы падают через нисходящую трубу под действием силы тяжести.
4. Повторный ввод : В нижней части часть вырабатываемой энергии используется для повторного ввода элементов в подъемную трубу через эластичное уплотнение.

Ключевым преимуществом конструкции плавучей энергетической установки является ее масштабируемость. Хотя в расчетах, приведенных в этой статье, в качестве примера часто используется система высотой 20 метров, фактическая реализация может быть значительно больше или меньше в зависимости от:

• Свободное пространство
• Энергетические потребности
• Строительные возможности
• Геологические условия
• Бюджетные ограничения

Эффекты масштабирования:

Системы размером всего 5 метров могут подойти для образовательных целей или маломасштабных применений, в то время как промышленные установки потенциально могут достигать высоты 50-100 и более метров, обеспечивая существенно увеличенную выходную мощность.

Электростанция, использующая силу плавучести, работает на основе двух фундаментальных физических сил:

• Сила плавучести (направленная вверх): F _{плавучего элемента} = ρ _воды × g × V _{элемента}
• Гравитационная сила (направленная вниз): F _grav = m _{элемент} × g

Равнодействующая сила, действующая на каждый элемент в воде, равна: F_{_нетто} = F _{_буй} - F _{_{гравитация}}

Эта результирующая сила создает потенциал для выработки энергии.

Часто задаваемый вопрос о системе: как вода остается в подъемной трубе, несмотря на отверстия в нижней части? Это достигается за счет:

1. Гидростатическое равновесие : Система работает в состоянии гидростатического равновесия.
2. Герметичное дно : сами плавучие элементы действуют как частичные пробки в нижнем отверстии.
3. Непрерывный цикл : когда один элемент выходит сверху, другой входит снизу, поддерживая герметичность.
4. Конструкция уплотнения, соответствующая стандартам : обеспечивает минимальную утечку воды при повторной установке нагревательного элемента.

Уровень воды поддерживается за счет того, что подъемная труба постоянно заполнена водой или плавучими элементами. Эти элементы фактически действуют как подвижные пробки, предотвращая значительное перемещение воды. Небольшое перемещение, происходящее при повторном введении элементов, компенсируется системой возвратных водопроводных труб, которая выравнивает давление и поддерживает уровень воды.

Ключевым аспектом функционирования системы является энергия, необходимая для повторного введения плавучих элементов, преодолевая давление воды на дне:

1. Требуемая сила : Для повторной установки элемента система должна преодолеть результирующую силу плавучести.
2. Расстояние ввода : Элемент нужно проталкивать только до тех пор, пока передний край не окажется внутри трубки, после чего давление воды выравнивается вокруг него.
3. Расчет энергии : E _{возвращения} = F _нетто × расстояние входа

Для стандартной системы с элементами диаметром 1 метр:

• Суммарная сила плавучести: ~4110 Н
• Расстояние входа: ~1,5 м
• Базовая энергия повторного введения: ~6165 Дж
• С учетом дополнительных потерь эффективности (турбулентность, трение): ~8200 Дж

Это составляет приблизительно 10% от общей энергии, генерируемой каждым элементом при его подъеме по 20-метровой трубе (~82 200 Дж).

Способность системы производить избыточную энергию обусловлена ​​принципиальным различием между:

• Энергия , выделяемая при подъеме элементов по всей высоте трубы,
• Энергия , необходимая для повторного введения элементов на дне

Это различие существует потому, что при повторном введении элементам достаточно лишь небольшого расстояния преодолевать давление воды, в то время как на протяжении всего пути восхождения они генерируют энергию.

Пример системы длиной 20 м с элементами диаметром 1 м:

• Энергия, выделяемая за один цикл элемента: ~82 200 Дж.
• Общие системные потери, включая повторное введение: ~35 400 Дж (43%)
• Чистая энергия, доступная для внешнего использования: ~46 800 Дж (57%)

Это соответствует приблизительно 18,7 кВт для системы с 8 элементами, работающей в непрерывном цикле.

Концепция плавучей энергетической установки может быть реализована в различных конфигурациях:

• Автономная система : Автономный блок, специально разработанный для выработки электроэнергии.
• Модернизированная конструкция : устанавливается внутри существующих вертикальных шахт, колодцев или шахтных стволов.
• Комплексное проектирование зданий : интегрируется в новые строительные проекты как часть энергетических систем здания.
• Плавучие морские установки : морская реализация с использованием глубоководных колонн.

Ключевые аспекты, которые следует учитывать при строительстве плавучей энергетической установки:

• Прочность конструкции : должна выдерживать вес водяного столба и эксплуатационные нагрузки.
• Управление водными ресурсами : системы для наполнения, поддержания и, при необходимости, фильтрации воды.
• Оптимизация уплотнения : эффективная конструкция уплотнения имеет решающее значение для обеспечения производительности.
• Выбор материалов : Коррозионностойкие материалы для компонентов, контактирующих с водой.
• Системы безопасности : предотвращение перелива, регулирование давления и аварийное отключение.

Уплотнительное соединение в нижней части системы является критически важным компонентом, который:

1. Позволяет повторно вводить плавучие элементы в толщу воды.
2. Поддерживает давление воды в подъемной трубе.
3. Минимизирует потери энергии во время перехода.
4. Обеспечивает надежную работу без заклинивания.

К эффективным проектам обычно относятся:

• Гибкие резиновые или полимерные компоненты
• Сужающийся входной путь для элементов
• Механизм саморегулирования давления
• Износостойкие материалы в точках контакта

Хотя теоретический анализ показывает приблизительно 57% чистой энергетической доступности, на практике могут наблюдаться дополнительные факторы, влияющие на эффективность:

• Конструкция элементов : обтекаемые формы могут уменьшить сопротивление.
• Высота системы : Более высокие системы, как правило, имеют более высокие показатели эффективности.
• Расстояние между элементами : оптимальное расстояние предотвращает помехи между элементами.
• Подбор генератора : Правильный выбор генератора, соответствующего силовым и скоростным характеристикам системы.
• Качество воды : Чистая вода снижает трение и износ системы.

Ключевые стратегии для максимизации производительности системы:

Плавучий элемент: чем больше плавучий контейнер, тем больше вырабатываемая энергия и тем выше высота системы, тем больше времени требуется для подъема плавучего тела, следовательно, тем больше вырабатываемая энергия.

• Увеличение высоты : выходная мощность изменяется приблизительно линейно с высотой системы.
• Оптимизация конструкции элементов : формы, обеспечивающие максимальную плавучесть при минимальном сопротивлении.
• Усовершенствованное повторное внедрение : более эффективные конструкции уплотнений, соответствующие стандартам, снижают потери энергии.
• Оптимизация потоков : снижение турбулентности и сопротивления в водопроводной системе.
• Современные материалы : легкие и прочные материалы для плавучих элементов.
• Точное управление : автоматизированные системы для поддержания оптимального времени и расстояния между элементами.

Электростанция, использующая силу плавучести, подходит для различных применений:

• Электрификация сельских районов : автономное электроснабжение в районах без доступа к электросети.
• Интеграция в здания : экологически чистый источник энергии, интегрированный в новое строительство.
• Водонасосное оборудование : прямое механическое соединение с водяными насосами.
• Дистанционное управление : электропитание телекоммуникационных или мониторинговых станций.
• Образовательные демонстрации : Обучение принципам возобновляемой энергетики.
• Аварийное электропитание : надежное резервное питание, не требующее топлива.
• Эксплуатация теплиц : комбинированное регулирование энергии и температуры.

В образовательных или демонстрационных целях можно изготовить небольшой прототип, используя следующие материалы:

• Прозрачные ПВХ-трубы для наглядности процесса работы.
• Мячи для настольного тенниса или аналогичные предметы в качестве плавучих элементов.
• Простое водяное колесо или турбина наверху.
• Механизм повторного введения с ручным управлением

Подобная система может продемонстрировать принципы, одновременно предоставляя ценные сведения для более масштабных внедрений.

Для тех, кто заинтересован в создании функциональной системы выработки электроэнергии, подробные строительные чертежи доступны в Руководстве по строительству плавучей электростанции .

Ключевые компоненты включают в себя:

• Каркас и система опор
• Водонепроницаемая система трубок
• Плавучие элементы, изготовленные на заказ.
• Генераторное и преобразовательное оборудование
• Системы управления и мониторинга

Нет. Система не создает энергию из ничего — она использует разницу потенциальной энергии между плавающими объектами в воде и теми же объектами в воздухе, используя гравитацию в качестве возвращающей силы. Источником энергии в конечном итоге является гравитация, подобно тому, как работают гидроэлектростанции.

Это принципиально отличается тем, что не претендует на вечную работу без притока энергии. Система требует непрерывного притока гравитационной потенциальной энергии. Подобно водяному колесу, она преобразует природную силу (в данном случае силу плавучести и гравитацию) в полезную механическую энергию.

Широкое распространение было ограничено несколькими факторами:

• Относительно недавняя инновация, которая продолжает совершенствоваться.
• Капитальные затраты по сравнению с другими возобновляемыми технологиями
• Инженерные проблемы, связанные с эффективным масштабированием.
• Необходимость в подходящих местах достаточной высоты.
• Устоявшиеся альтернативы с более длительной историей развития.

Будучи технологией с открытым исходным кодом, Buoyancy Power Plant приветствует вклад сообщества в нескольких областях:

• Оптимизированные конструкции плавучих элементов
• Усовершенствованные механизмы уплотнения, соответствующие стандартам.
• Моделирование вычислительной гидродинамики
• Интеграция с другими возобновляемыми системами
• Стандартизированные методы строительства
• Долгосрочный мониторинг производительности
