Biochar Kiln-Oregon Kiln/pt

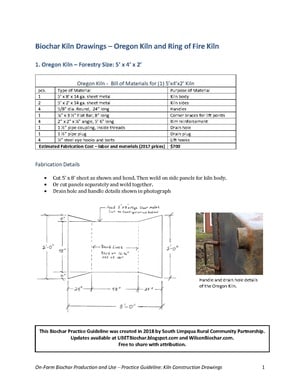

Aqui está um conjunto de desenhos dimensionados de oficina para fabricar o Oregon Kiln - um forno de lixeira simples para fazer biochar. O forno inclui um furo de drenagem e um plugue para drenar a água de têmpera.
Forno Oregon - Tamanho florestal: 5' x 4' x 2'
| Forno Oregon - Lista de materiais para (1) forno de 5'x4'x2' | ||
|---|---|---|
| peças. | Tipo de material | Finalidade do material |
| 1 | Chapa metálica de 5' x 8' x 14 ga. | Corpo do forno |
| 2 | Chapa metálica de 5' x 2' x 14 ga. | Lados do forno |
| 4 | 5/8” de diâmetro. Redondo, 24” de comprimento | Alças |
| 1 | Barra plana de 1⁄4” x 3 1⁄2”, 8” de comprimento | Suportes de canto para pontos de elevação |
| 4 | Ângulo de 2” x 2” x 1⁄4”, 5' 6” de comprimento | Reforço de aro |
| 1 | Acoplamento de tubo de 1 1⁄2”, roscas internas | Furo de drenagem |
| 1 | 1 plugue de tubo de 1⁄2” | Bujão de drenagem |
| 4 | Ganchos e parafusos de olhal de aço de 1⁄2” | Ganchos de elevação |
| Custo estimado de fabricação – mão de obra e materiais (preços de 2017) | $ 700 | |
Detalhes de fabricação
- Corte uma chapa de 5' x 8' como mostrado e dobre. Então solde os painéis laterais para o corpo do forno.
- Ou corte os painéis separadamente e solde-os juntos.
- Detalhes do furo de drenagem e da alça mostrados na fotografia.
Detalhes da alça e do furo de drenagem do forno Oregon.
