Una imagen del render del producto o el prototipo.
Project data
Authors Cáceres
Victoria
Valeria
Francisco
Aarón
Daniel
Gabriela
Location La Libertad, El Salvador
Status Prototipo
Completed 2022
Cost 550
Uses vivienda, hogar
Instance of sofá
cama
convertible furniture
OKH Manifest Open Know-How Manifest Download
Upload your project too!

Este proyecto trata sobre el diseño de un sofá-cama covertible, en el cual el soporte del sofá está hecho de juncos y por debajo de este, se encuentra una gaveta extraíble donde hay un espacio que alberga un colchón para dormir. En adición a estas funcionalidades de sofá y cama se proporciona una especie de gavetero para guardar objetos de cama o misceláneos.

Descripción[edit | edit source]

La elaboración del sofá-cama convertible tomó en cuenta 3 factores principales: el espacio disponible, la rentabilidad y la practicidad. El producto final fue pensado con el objetivo de brindar apoyo al proyecto de amueblado de TECHO El Salvador y para aquellas familias salvadoreñas que cuentan con escasos recursos. Para ello, se hizo uso de Adobe Illustrator y Sketchup, programas que fueron explorados en la materia de Diseño y Fabricación Digital. Con el proyecto se pretende optimizar al máximo el espacio de las viviendas y procurar la comodidad de los núcleos familiares.

Problema[edit | edit source]

El estado inicial del problema que se desea solucionar es encontrar un mueble funcional que pueda ser utilizado en un espacio reducido, dado que las casas que la Fundación Techo construye, son viviendas mínimas y su espacio funcional es bastante limitado. El mueble a construir tiene el objetivo de encajar en la vivienda mínima y ser cómodo para la familia que habite en dicha casa.

El estado final se presentará como una satisfacción de las familias de la vivienda. Este mueble les proporcionará comodidad y optimización del espacio de sus vivienda mínimas así como también le proporcionará a la Fundación Techo una línea de producto estándar para empezar una  línea masiva de producto en dado caso se requiera.

Proceso de diseño[edit | edit source]

Como manera general, el proceso de diseño se generó, en primer lugar, de una constante brainstorming donde discutíamos como grupo, qué tipo de mueble podíamos estructurar para las casas mínimas de Techo. Una vez llegado a un filtrado de información, se encargo a una parte del grupo generar diseños alternativos a los originales teniendo en cuenta las necesidades de las familias y de su contexto. Por último, se discutió con el grupo y se decidió el diseño final y se procedió a generar los distintos archivos de cortes y renders.

Inicialmente, nos inclinamos por hacer un sofá con doble utilidad. El primer proyecto que pensábamos hacer fue un sofá mesa como el que se muestra a continuación.


A partir de esto intentamos generar diferentes alternativas teniendo como base el mueble anteriormente expuesto. Llegamos a distintos diseños con diferentes alternativas que proporcionan comodidad; como por ejemplo, en el esquema que se presenta a continuación, se obtuvieron alrededor de tres diseños diferentes que contemplaban la extracción de muebles para generar una mesa, así como compartimentos que se traían dentro del mueble en forma de gaveta.

Consideramos que podíamos tener más alternativas y planteamos dos opciones más. La primera, fue una mesa con varios compartimentos y una silla que se pudiera colocar debajo de esta. La segunda, un sofá cama con dos gavetas y un colchón que se saca jalando dos cuerdas. Ambas se detallan en ese orden en las imágenes a continuación:

Finalmente, nos decidimos por el diseño de un sofá-cama, ya que debido a los requerimientos de vivienda mínimo, este mueble logra llenar la necesidad de comodidad y rentabilidad dado el espacio en el que se utilizará y logrará generar una vista atractiva del espacio.

Descripción de la propuesta[edit | edit source]

Bill of materials[edit | edit source]

Esta sección contiene la siguiente tabla con el listado de materiales a utilizarse con precio de mercado local y posibles proveedores.

Item Amount Cost per unit Total
Tabla Plywood — Freund 2 USD 18.50 USD 37.00
Set de tornillos — Freund 20 USD 0.60 USD 12.00
Cordel — Vidri 1 USD 3.15 USD 3.15
Grand total USD 52.15EUR 44.72 <br />GBP 37.96 <br />CAD 64.48 <br />MXN 1,084.20 <br />INR 3,892.20 <br />

En esta tabla se detallan los cortes para las piezas del sofá, con sus respectivas medidas.

Pieza (medidas en metros) Cantidad
Panel de respaldo (1x1.7) 1
Panel lateral con esquina redondeada (1x0.9) 1
Paneles laterales con esquina normal (1x0.9) 2
Panel frontal (0.3x1.7) 1
Paneles laterales de base de cama (0.15x1) 2
Panel trasero de base de cama (0.15x1.7) 1
Sofá/Sostén (1x1.7) 1
Tapaderas de gavetas (1x0.3) 3

Costos de fabricación[edit | edit source]

La cotización de los costos de fabricación se obtuvieron con dos empresas distintas, la carpintería Tecnia El Salvador y la tapicería El Nuevo Estilo, dado que la primera trabaja exclusivamente con la confección de muebles y demás estructuras de madera, y la segunda brinda el servicio de enjuncado. La obtención de la materia prima, la mano de obra y el ensamblado se ven contemplados en los costos de fabricación, sin tomar en cuenta los costos de logística y transporte.

Proceso Costo
Corte de Piezas (Materia Prima) $     110.00
Ensamblaje (Mano de Obra) $       60.00
Enjuncado $       80.00
Total $     250.00

Archivos digitales[edit | edit source]

Dentro del siguiente enlace se encuentran ambos archivos "Cortes para Sofá Cama.svg" que son los cortes a realizar para las piezas del mueble y "Render 3D del Sofá Cama Convertible.skp" que es el Render 3D del mueble ya armado.

Tambien colocamos el archivo de corte de las piezas del mueble para que puedan accesar a el directamente:

Archivo SVG "Cortes para Sofá Cama"

Dentro de los archivos que se encuentran en la carpeta, se encuentran los cortes y el render 3D como se observan en las imagenes a continuación:

Fabricación del prototipo[edit | edit source]

El prototipo a escala consiste en una versión pequeña del mueble de tamaño real. El prototipo a escala tiene la misma cantidad de piezas que el mueble original, con el fin de tener una idea a escala de cómo se vería el mueble dentro de la casa.

Las variaciones entre el prototipo a escala y el producto final son las piezas para ensamblaje, dado que el prototipo a escala fue ensamblado con una pistola de silicón, debido a que era demasiado pequeño como para atornillarlo. El mueble final será ensamblado con tornillos y pega de madera para que tenga la fuerza suficiente para sostener a las personas que se sienten en él, además en el mueble final, en la parte del sofá, la base para sentarse será hecha con junco, un material natural y resistente que estará puesto en forma de malla para poder sostener el colchón que se ponga sobre la base de junco.

Las limitantes para nuestro diseño es el ensamblaje, dado que este no fue diseñado para encajar sin la necesidad de tornillos, debido a que el diseño fue pensado con piezas planas, no con piezas que puedan ser unidas como un rompecabezas; además, dado que es un mueble sofá y cama, el tamaño de este fue pensado para que soportara a al menos a dos personas en su parte del sofá y una persona en la parte de la cama, por lo que su tamaño es de las medidas promedio de una cama de 1.70 metros, lo que puede resultar un poco grande para una vivienda mínima, sin embargo este mueble tiene el objetivo de sustituir el espacio utilizado por una cama y un sofá convencional y unificarlos en una sola zona de la casa.

Las recomendaciones que como grupo damos a aquellas personas que tienen planeado ensamblar este mueble es utilizar una madera de buena calidad, que no sea tan fácil de deteriorar y tenga protección contra la humedad, para alargar así su vida útil.

Instrucciones de ensamblaje[edit | edit source]

Una vez cortadas todas las piezas, procedemos a armar el mueble. El armado de divide en tres partes, la gaveta, el estante y, finalmente, la unión de ambas para formar el sillón. En esta sección explicaré cómo ensamblar todas las partes cortadas para tener nuestro mueble listo para ubicar los juncos.

Armado de la gaveta[edit | edit source]

1
Para armar la gaveta, tenemos que tomar las piezas atrás, lateral 1, lateral 2 y base y tenerlas en nuestra área de trabajo.
2
Después procedemos a ubicar la base en el suelo para después atornillar las piezas lateral 1 y lateral 2 a los costados de esta, posteriormente atornillamos las piezas atrás y gaveta/cama en los dos lados que quedan.
3

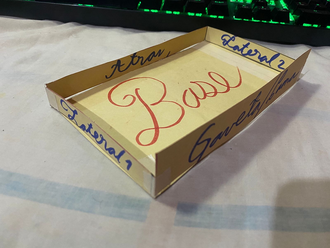

Armado 1.png
Al final, nuestra gaveta debería verse de la siguiente manera:

Armado de estante[edit | edit source]

Ahora procederemos a armar el estante, para ello necesitamos las piezas costado 2, costado 3, estante 1, estante 2 y estante 3.

1

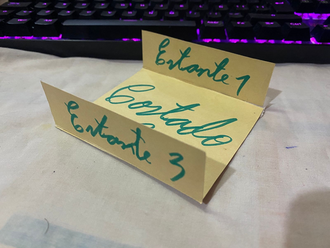

Armado 2.png
Primero tomamos las piezas costado 3, estante 1 y estante 3 y las unimos de la siguiente forma
2

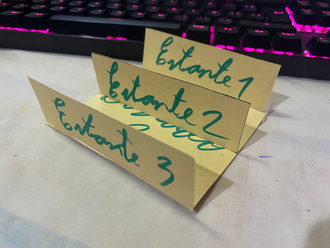

Armado 3.png
Después tomamos la pieza estante 2 y la unimos en el centro de costado 3, así como se ve en la siguiente imagen:
3

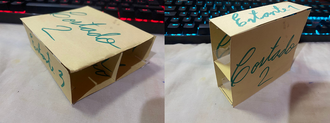

Armado 6.png
Ahora procedemos terminar nuestro estante, para ello tenemos que unir la parte costado 2 con los bordes de las partes estante 1, estante 2 y estante 3, al final, nuestro estante se verá así:

Unión de las partes para armar el sillón[edit | edit source]

Para armar el sillón, tomaremos nuestro estante y gaveta junto con las partes respaldo, lateral 1 y frente.

1

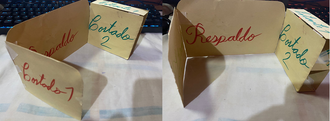

Armado 8.png
Primero tomaremos el estante y lo pondremos en la parte derecha, le uniremos la parte respaldo y después haremos lo mismo con la parte costado 1 en el lado izquierdo; al final, se debería ver así:
2

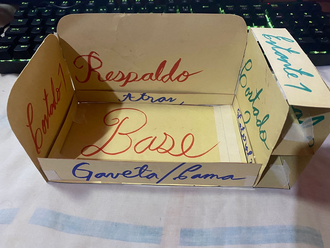

Armado 9.png
Ahora, ubicaremos la gaveta en el interior de nuestro mueble de la siguiente manera:
3

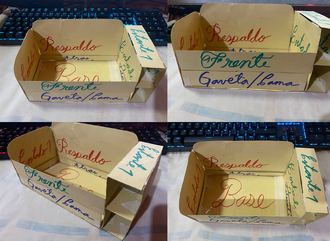

Armado 11.png
Después haremos el último paso del montaje de nuestro mueble, tomaremos la última pieza frente y la uniremos a las piezas costado 1 y costado 2 justo encima de gaveta/cama. ¡Felicidades, ya haz terminado el montaje de tu nuevo mueble! este se debería ver así:

Presupuesto[edit | edit source]

Estimar los costos para la elaboración de un prototipo que tome en cuenta lo siguiente:

  • Materiales
  • Fabricación
  • Logística
  • Costos de instalación
  • Otros costos
Item Amount Cost per unit Total
Materiales — Deben ser los mismos del BOM 1 USD 200.50 USD 200.50
Fabricación — Costo de fabricación de un producto en escala real (horas de maquinado) 1 USD 250.00 USD 250.00
Renault D-Truck Koffer-LKW.jpg
Logística — Costo de movilización a una zona rural del AMSS
2 USD 50.00 USD 100.00
Grand total USD 550.5EUR 473.00 <br />GBP 401.50 <br />CAD 682.00 <br />MXN 11,467.50 <br />INR 41,167.50 <br />

Meta: (1 tabla de presupuesto)

Conclusiones y recomendaciones[edit | edit source]

Las observaciones que realizamos como grupo a la construcción de nuestro modelo, como fueron descritas en el apartado "Fabricación del Prototipo", se centran en la parte del ensamblado del mueble, dado que fue diseñado con el fin de ser ensamblado por medio de tornillos y pega para madera y al final de este nos dimos cuenta de que habría sido más factible ensamblarlo por medio de conexiones como si fuera un rompecabezas. Por ello realizamos la recomendación a los próximos diseñadores digitales de editar el archivo de corte para crear las uniones y facilitar el ensamblado del mueble.

Los cambios que haríamos en nuestro prototipo seria mejorar el tamaño, ya que consideramos que para una vivienda mínima como las que construye la Fundación Techo es demasiado grande y esto puede ocupar demasiado espacio dentro de la casa

Presentación final[edit | edit source]

El video Pitch que realizó el grupo se encuentra a continuación:

References[edit | edit source]
