Bagan Psikrometri adalah alat penting dalam mengevaluasi sistem pendingin udara apa pun. Udara mengandung uap air serta gas lain, dan saat udara didinginkan atau dipanaskan, kelembaban relatif dan kadar air udara berubah. Bagan Psikrometri memplot kelembaban relatif dan entalpi udara lembap terhadap suhu dan kadar air sehingga proses pendingin udara dapat dimodelkan dengan menggambar garis pada bagan

Suhu

Sumbu horizontal pada grafik ini adalah suhu udara dalam derajat Celcius dan berkisar dari -10C hingga +55C.

Kelembaban

Kandungan uap air di udara diukur dalam gram uap air per gram udara (Artikel ini akan menggunakan satuan SI di seluruh teks). Ini adalah sumbu vertikal grafik dan berkisar dari 0,000 hingga 0,030 dan diberi label Rasio Kelembaban.

Namun, dalam penggunaan umum, Kelembapan digunakan untuk merujuk pada Kelembapan relatif , yaitu kandungan uap air udara sebagai persentase dari kandungan uap air maksimum untuk udara pada suhu tersebut. Kandungan uap air maksimum ini adalah garis merah berlabel 100% pada bagan. Tidak ada data yang muncul pada bagan setelah garis ini karena udara pada tekanan permukaan laut normal tidak dapat memiliki kandungan uap air yang lebih tinggi dari garis ini. Garis merah lainnya yang berlabel 90%, 80%, dll., memberikan nilai kelembapan relatif yang sesuai dengan suhu dan kandungan uap air udara apa pun

Dengan mengetahui suhu udara dan kandungan kelembapan udara, Anda dapat memplotnya sebagai titik pada grafik ini. Misalnya, udara pada suhu 20°C dengan rH 70% (titik 1 pada grafik tutorial) akan memiliki kandungan kelembapan 0,010 gram air per gram udara.

Pemanasan

Jika Anda memanaskan udara, suhunya akan meningkat dan titik pada bagan akan bergeser ke kanan. Jika kita memanaskan udara 20°C, rH 70% menjadi 25°C, maka rH akan turun menjadi 50% (titik 2 pada bagan tutorial), dengan syarat proses pemanasan tidak menambah atau mengurangi kelembapan dari udara

pendinginan

Jika kita mendinginkan udara ini, kita dapat melihat dari bagan bahwa ketika udara mencapai 14°C, kelembapan relatif akan menjadi 100% (titik 3). Ini adalah titik embun udara pada kadar air 0,010 .Ketika udara mencapai suhu ini, terjadi kondensasi karena uap air mulai mengembun keluar dari udara. Jika kita mendinginkan lebih lanjut, kadar air akan mulai turun dan titik pada bagan akan mengikuti garis 100%. Ini adalah dehumidifikasi

Pendinginan evaporatif

Jika kita mengambil udara 20°C, rH 70% dan menyemprotkan tetesan air 20°C ke dalamnya, maka tetesan air ini akan menguap, meningkatkan kadar air di udara. Namun, mengubah air pada suhu 20°C menjadi uap pada suhu 20°C akan membutuhkan udara untuk memasok energi penguapan ke air. Pasokan energi ini akan mendinginkan udara sehingga kita mendapatkan udara yang lebih dingin tetapi memiliki kadar air yang lebih tinggi. Ini dikenal sebagai pendinginan adiabatik

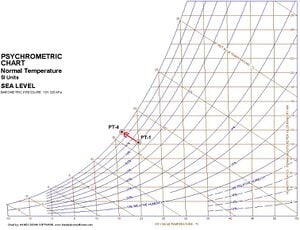

Dari grafik: udara pada suhu 20°C, rh70% (titik 1) berada di antara 40 dan 60 J/g_udara_kering tetapi lebih dekat ke garis 40 - katakanlah 45 J/g_udara_kering. Dari grafik, kita dapat memperkirakan bahwa garis 45 J/g akan berpotongan dengan garis rh100% pada suhu udara sekitar 17°C (titik 4), sehingga kita tahu bahwa suhu terdingin yang dapat didinginkan oleh pendinginan evaporatif adalah 17°C.

bola basah (Wet bulb temperature)

Untuk mengukur kadar air di udara, kita menggunakan termometer bola basah atau termometer sling

Ini adalah termometer di mana elemen pengukur suhu dibungkus dengan kain basah. Saat udara bersirkulasi melewatinya, air menguap dan suhu air turun hingga suhu air mencapai titik embun untuk udara tersebut. Suhu ini kemudian dapat dibaca dari termometer.

Udara pada suhu 20C, rh70% (titik 1) akan memiliki suhu bola basah sebesar 14C (titik 3).

Termometer ayun adalah termometer yang dipasang pada pegangan sehingga dapat diayunkan di udara. Pergerakan udara yang cepat di atas bola basah berarti termometer akan mencapai suhu bola basah lebih cepat.
