Render

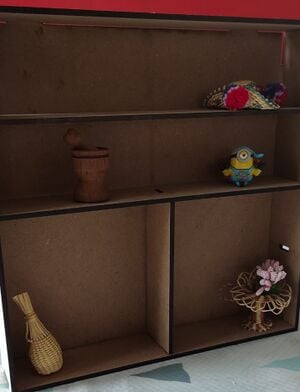

Prototipo del diseño elegido
Device data
Project data
Authors Ángela Cristina Ruiz
Keavy González
Marcela Mata
David Cevallos
Diego Portillo
Erick Olmedo
José Adán Aguilar
Location La Libertad, El Salvador
Status Prototipo
Completed 2022
Cost 100
Uses vivienda, hogar
Instance of Mesa
OKH Manifest Open Know-How Manifest Download
Upload your project too!

Se trata de la creación de muebles para un segmento de personas de escasos recursos. Además, los espacios donde serán utilizados son bastante reducidos, por lo que demandan de ser multipropósitos para satisfacer más necesidades al mismo tiempo.

Descripción[edit | edit source]

Acompañado del diseño y prototipado, está el proceso de documentación con lo que se investigo algunos ejemplos o ideas que pudieran ser retomadas de casos similares. Por otra parte, siempre orientado en la documentación, hicimos algunos análisis de costos para buscar hacer una propuesta que respetara una relación equilibrada entre calidad y precio.

Problema[edit | edit source]

La problemática central del presente proyecto fue hacer un mueble accesible, útil y de múltiples usos para personas de escasos recursos. Esto, pues, dado que no poseen mucho poder adquisitivo, se ven limitadas, por lo que este mueble de bajo costo puede ayudarles para diferentes cosas, entre ellas, guardar objetos y colocarlos de manera alcanzable. Además, buscamos apoya la visión de Techo, al cual es “se transforman en hogares llenos de esperanza, oportunidad, alegría y amor” en los hogares salvadoreños. A continuación, se presentan diferentes proyectos que TECHO ha realizado a lo largo de la patria y de los cuales se tomó como referencia para elaborar un mueble funcional y atractivo:

Ejemplo de vivienda 1 Ejemplo de vivienda 2

Proceso de diseño[edit | edit source]

Proceso en general[edit | edit source]

Realizamos recolección de una variedad de ideas que nos parecía importante que el producto. Luego de tener claro estos puntos, empezamos a prototipar para comenzar a materializar la manera en cómo se verían los productos a diseñar. Apoyamos  de prototipos dibujados en papel o desde uno de los softwares usados en clases.

Criterios utilizados para el diseño[edit | edit source]

Segmentamos a las personas con las necesidades claves que pueden tener, a partir de esto hicimos una lluvia de ideas en las que se concluyó que se necesitaba comodidad, utilidad y eficacia al momento de estar adentro de un espacio pequeño, por lo que se plantearon diferente productos como mesas, sillas y más.

  • Pequeño, para que las personas puedan ponerlo en sus salas o comedor sin ningún problema.
  • Cómodo, económicamente hablando, ya que son personas de escasos recursos.
  • Se pensó ideas con más de una función, ideal para casas pequeñas.
  • Ideal para familias completas, tanto grandes como pequeñas, para que todos puedan utilizarlas.

Proceso de elaboración y selección[edit | edit source]

Todo el equipo se reunió, a partir de esta reunión se mostraron los diseños de cada participante, y, a partir de este, se eligió el que se consideraba que se apegaba para las necesidades de las personas segmentadas.

Empezar a trazar las líneas que corresponden al prototipo diseñado primeramente en papel y lápiz. Es importante considerar que las líneas a utiliza deberán ser vectores para llevar a cabo la fase siguiente del proceso. En este apartado se hacen uso de el programa de preferencia para diseño gráfico. Ejecutado en sketchup.

Al haber concluido con el proceso creativo de condensar las mejores ideas del papel al software, empezamos a definir los detalles claves como el espesor. Para el caso de este diseño, es necesario darle una medida de tres milímetros. Se mando a un taller donde tuvieran los materiales y maquinaria adecuada para poder hacer con corte laser un prototipo con mas detalles.

Diseños alternativos[edit | edit source]

Descripción de la propuesta[edit | edit source]

Bill of materials[edit | edit source]

Item Amount Cost per unit Total
Tabla MDF — enlace 1 USD 11.90 USD 11.90
Pegamento Cola Blanca para madera — enlace 1 USD 6.90 USD 6.90
Grand total USD 18.8EUR 15.48 <br />GBP 13.14 <br />CAD 22.32 <br />MXN 375.30 <br />INR 1,347.30 <br />

Costos de fabricación[edit | edit source]

The Laser Sport 507, nos costó: $21.42

Archivos digitales[edit | edit source]

A continuación se coloca un link a un repositorio público en Github, en donde se encuentra el diseño final con los archivos necesarios para su fabricación y, también, los diseños que no se escogieron para prototipar:

Fabricación del prototipo[edit | edit source]

  • Es un mueble con diferentes funcionalidades, puede ser un mueble de cocina, sala, cuarto, etc. El modelo que se mando a cortar fue de 20 cm x 20 cm x 4 cm, lo suficientemente grande como para guardar diferentes objetos o tomarlo como mueble de adorno. Ya un modelo a tamaño real, las medidas se pensaron en 80 cm x 80 cm x 16 cm, para poder sostener diferentes objetos como libros, adornos hogareños, lamparas, etc. (modelo a escala, producto en tamaño real, etc.)
  • Lo único que seria diferente entre el prototipo y el producto final es que, el producto final será 4 veces más grande. Para el prototipo se tardaron entre 2 o 3 horas en cortarlo, para un prototipo a escala real quizá sería mayor el tiempo y al igual los costos.
  • Tomar más en cuenta las medidas de los ensambles, tener cuidado con eso solo revisarlas y que se vea que pueden encajar con las demás piezas.

Instrucciones de ensamblaje[edit | edit source]

El producto ha sido diseñado de tal manera que sea sencillo su ensamblaje. En primer lugar, ensamblé los laterales del estante para luego colocar la base y por último colocar las repisas del mueble. Esto, pues los ensamble están hecho a la medida de 1 cm para las repisas y 2 cm para la base y laterlaes, por ende el ensamblaje es sencillo, ya que, en SketchUp, habíamos ensamblado todo digitalmente. A continuación, se muestran imágenes del ensamblaje:

Presupuesto[edit | edit source]

Cabe recalcar que, como este mueble es una propuesta para TECHO y, esta asociación incentiva a personas voluntarias para elaborar casas para personas de escasos recursos. Por tanto, los costos de mano de obra de fabricación serían nulos y, el único costo en el que se pudiese incurrir sería por el transporte, en caso de que no se le solicite colaboración a los voluntarios. En caso de que sí se les solicité colaboración monetaria para el transporte a los voluntarios, este costo sería igual a cero. En conclusión, el presupuesto se reduce únicamente a la materia prima y al transporte necesario, dado que la mano de obra es voluntaria.

Item Amount Cost per unit Total
Tabla MDF — enlace 1 USD 11.90 USD 11.90
Pegamento Cola Blanca para madera — enlace 1 USD 6.90 USD 6.90
Logística — Transporte de voluntarios al lugar 1 USD 15.00 USD 15.00
Grand total USD 33.8EUR 28.38 <br />GBP 24.09 <br />CAD 40.92 <br />MXN 688.05 <br />INR 2,470.05 <br />

Conclusiones y recomendaciones[edit | edit source]

Como equipo, observamos que necesita más espacio, por lo que es importante que se le agregue un estante más a lo largo de la última fila, para que las personas tenga más espacio y sea aun más útil. Ya que las piezas vienen para que el usuario lo arme, es importante determinar qué tipo de pintura pueda utilizar con respecto al material que se utilice para hacer los muebles. Y, para que sea aún más fácil, incorporar un código qr, como el que utilizan en los restaurantes, para poder incluir un vídeo y que sea más dinámico la construcción del mismo.

Presentación final[edit | edit source]

A continuación, presentamos nuestra presentación del proyecto en un video.

De igual forma, se comparte una presentación en Power Point

Presentación del trabajo

Se utilizaron fotos para la comodidad del lector.
