Matériaux : aucun
Outils : aucun
Note
Les connexions en Y ne sont pas incluses car elles devraient être déjà effectuées. Veuillez vérifier que les vôtres sont bien connectées.
Procédure

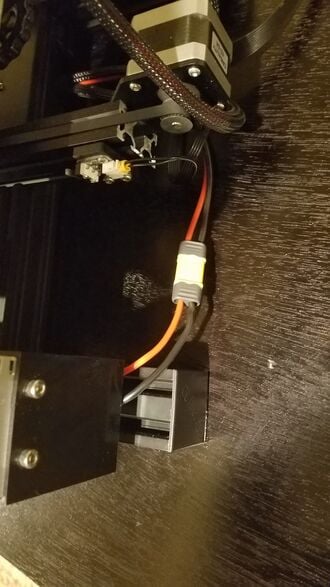

Branchez le bloc d'alimentation et le câble d'alimentation.Prenez le câble situé sous le bloc d'alimentation et connectez-le au fil rouge/noir situé sous l'imprimante.
Connexion du fil du moteur de l'axe ZPrenez le connecteur à 4 fils étiqueté « Z » et connectez-le à la base du moteur de l'axe Z.

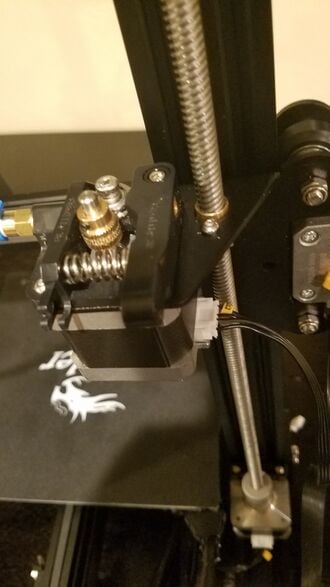

connexion du fil du moteur de l'extrudeusePrenez le connecteur à 4 fils marqué « E » et branchez-le à la base du moteur de l'extrudeuse.

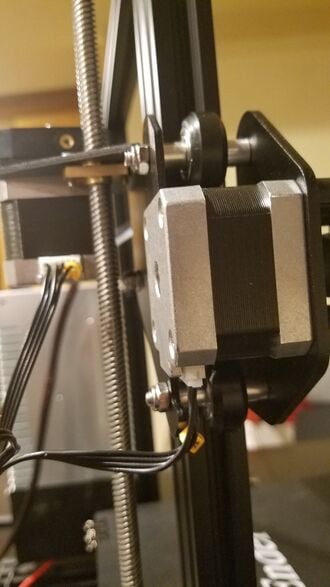

Connexion du fil du moteur de l'axe XPrenez le connecteur à 4 fils étiqueté « X » et connectez-le à la base du moteur de l'axe X.

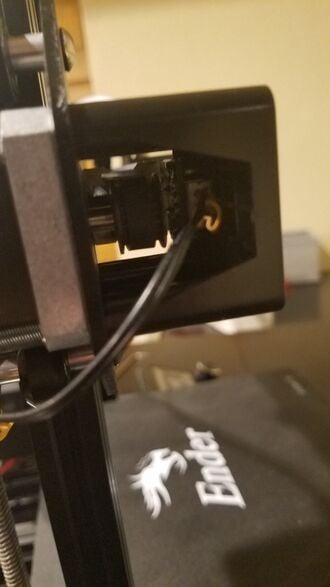

Connexion du fil du commutateur de fin de course de l'axe XPrenez le connecteur à 2 fils étiqueté « X » et connectez-le au commutateur de fin de course de l'axe X.

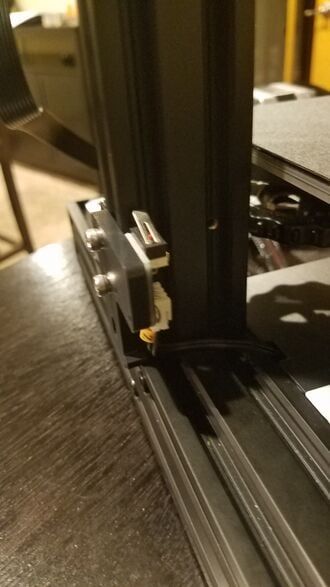

Connexion du fil du commutateur de fin de course de l'axe ZPrenez le connecteur à 2 fils étiqueté « Z » et connectez-le au contacteur de fin de course de l'axe Z.
