Esta es una descripción de proyecto. Este texto aparecerá en Google y otras páginas de búsqueda. Meta: 50 palabras

Descripción![edit | edit source]

El servicio que se planea brindar consiste en la elaboración de Sistemas Urbanos de Drenajes Sostenibles (SUDS) en los alrededores del mercado Dueñas, Santa Tecla. El proyecto pretende almacenar en contenedores el agua lluvia, para ser llevada a un proceso de tratamiento y pueda ser empleada en actividades cotidianas, suministrándosela a residentes a la redonda y vendedores del mercado. La alcaldía de Santa Tecla fungiría como aliado estratégico, para la construcción, mantenimiento y abastecimiento de estos. El estudio de prefactibilidad se llevaría en noviembre y diciembre del 2020. La construcción iniciaría en enero y finalizaría en febrero del 2021.

Problema[edit | edit source]

El problema principal que se quiere abordar es el mal uso de agua lluvia que se genera en el país, esto va de la mano con posibles inundaciones en ubicaciones estratégicos y escasez de agua para ciertos puntos del país. Esto genera un número significativo de personas afectadas cada año, dado por todas las alcantarillas sobre contaminadas con restos de basura he otros residuos. Buscamos cambiar las perspectivas de las personas entorno a darle un buen uso a todo este recurso natural que se está desperdiciando, implementando SUDS para retener y retardar el agua que se desperdicia en los sistemas de drenaje. Además, se pretende generar un cambio en las comunidades afectadas para incentivarlos a utilizar los jardines de bioretencion y purificar el agua colectada por las lluvias.


Propuesta de innovación[edit | edit source]

La propuesta de los SUDS, más concretamente los jardines de bioretención, se escogió a raíz del mal uso que se le da al agua lluvia en El Salvador. Por otro lado, el mal mantenimiento de los drenajes por parte de las alcaldías nos motivó a pensar en otra forma de mantener limpio el sistema de alcantarillado, aprovechando un recurso natural como es el agua lluvia.

El contexto original planteado por el MOP, se basa en el mejoramiento de los sistemas urbanos de drenaje para la prevención de inundaciones en la zona de ciudad Merliot. Las obras forman parte del programa de reducción de vulnerabilidad a través de la construcción de lagunas de laminación y reparación de bóvedas en el Área Metropolitana de San Salvador. Con esta obra el MOP busca la retención, retardación y laminación de aguas lluvias en la zona de Ciudad Merliot. Este tipo de innovación tiene potencial a nivel local, ya que, en la mayoría de ciudades y municipios, se da este mismo problema con el sistema de alcantarillado se y se espera que se pueda solucionar con este tipo de sistemas.

Revisión bibliográfica[edit | edit source]

La revisión bibliográfica de este proyecto se encontrará en ESEN Innovación Proyecto 2021/SUDS/Revisión bibliográfica.

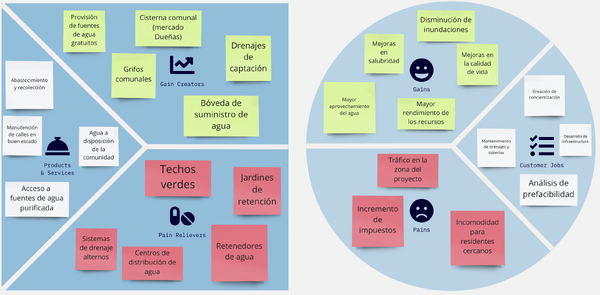

Propuesta de valor[edit | edit source]

Durante el período estacionario de lluvias, con picos más elevados de septiembre a noviembre, calles, casas y comercios enteros se inundan provocando el colapso en la zona céntrica de Santa Tecla. Por ello, mediante sistemas urbanos de drenaje sostenible, jardines de lluvia, se pretende mitigar los daños que ocurren cada año y generan pérdidas millonarias con el deterioro de la infraestructura de la ciudad.

El área en el que se implementará este proyecto, en un comienzo, será el mercado Dueñas al ser esta zona una de las más afectadas. Los beneficios que se promoverán con la recolección y la trata del agua lluvia consisten en la reserva comunal de agua en caso de escasez y el suministro de agua limpia para actividades de higiene de los vendedores del mercado y personas aledañas a este.

En Santa Tecla el desabastecimiento de agua generalizada ocurre inclusive en las zonas céntricas, en dónde el agua no es suministrada hasta en semanas enteras. El proyecto sirve como una solución amigable, práctica y asequible para aquellas personas que requieren de un suministro de agua mediano, pero no pueden costearse elevados costos añadidos (servicios de pipas de agua).

El proyecto podría aumentar los impuestos para el área beneficiada, además de paralizar la actividad durante la construcción de los SUDS, 2 meses. No obstante, el proyecto trae beneficios en el corto y largo plazo, ya que fungiría como método de prevención de desastres (inundaciones), disminución en el gasto por deterioro a causa de las lluvias y como suministro alterno de agua para los habitantes de la comunidad.

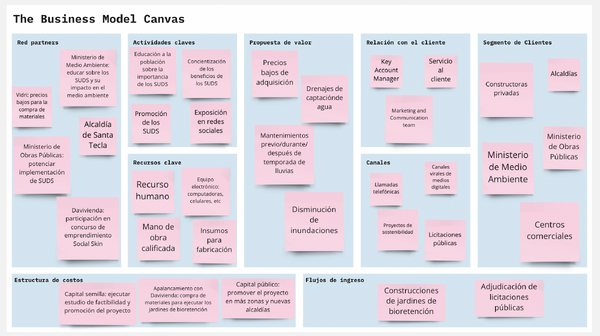

Business model canvas[edit | edit source]

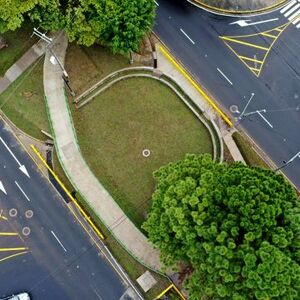

Sabías que para el año 2020, el Ministerio de Obras Públicas llevo a cabo un proyecto de sistema urbano de drenaje sostenible para beneficiar a más de 35,000 habitantes de la zonas aledañas al límite entre Santa Tecla y San Salvador en la calle El Jabalí. Así como este proyecto de SUDS benefició a un grupo de personas, los jardines de bioretención también son una solución a los problemas de inundación que suceden en el territorio tecleño y en diferentes partes de todo el país. Este producto tiene la ventaja de poder ser implementado a gran escala como el proyecto que ejecutó el Ministerio de Obras Públicas o hacerse a pequeña escala en las colonias, residenciales, condominios o incluso solo en la acera de una casa. La idea es reducir el volumen de agua que llega a las alcantarillas por medio de los jardines de bioretención para que el sistema de alcantarillado no se sature, existan menos fugas de agua, la vida útil de las tuberías sea mayor y también poder captar el agua lluvia y darle una segunda vida. El segmento de clientes es amplio y no se limita a un nicho único de mercado, por lo que este proyecto tiene un gran potencial.


Por otro lado, no solo es un proyecto innovador, a su vez, está alineado con un Objetivo de Desarrollo Sostenible acordado en la Agenda 2030 de las Naciones Unidas y es el ODS 6: saneamiento y agua limpia. Esto con el fin de disminuir las víctimas de inundaciones y tener acceso a más recurso hídrico, que en este caso sería por medio del agua lluvia. Este tipo de producto puede ser vendido a nivel público por medio de licitaciones y a nivel privado por medio de empresas constructoras y desarrolladores de proyectos urbanísticos.

Presupuesto[edit | edit source]

A continuación, se presenta un presupuesto hecho bajo el supuesto que se implementarían jardines de bioretención como SUDS en la zona del Mercado Dueñas, Santa Tecla, La Libertad. Se estarían implementando 4 jardines de bioretención de 50 metros de largo, 0.6 metros de ancho y 0.5 metro de alto cada uno.

Item Amount Cost per unit Total
Contenedores para Agua — IBC-GRG con capacidad de hasta 1000 litros 4 USD 370.00 USD 1,480.00
Transporte (precio por viaje) — costo de movilizar el equipo necesario a cada una de las locaciones donde se implementaran los SUDS 3 USD 75.00 USD 225.00
Mano de obra/Fabricación (salario por persona) — Personal de albañilería que construirá los SUDS 4 USD 500.00 USD 2,000.00
Tuberia PVC — 4 pulgadas de ancho y con resistencia de hasta 100 psi de 6 metros de longitud 67 USD 35.95 USD 2,408.65
Grama (metros cuadrados) — utilizada para restaurar el terreno 100 USD 10.00 USD 1,000.00
Bolsa de Cemento — Holcim de 42.5kg 80 USD 8.55 USD 684.00
Estudio de prefactibilidad — Estudio para evaluar impacto de implementación de SUDS 100 USD 7.00 USD 700.00
Grand total USD 8497.65EUR 7,307.42 <br />GBP 6,202.81 <br />CAD 10,536.28 <br />MXN 177,162.45 <br />INR 636,000.45 <br />

Conclusiones y recomendaciones[edit | edit source]

  • ¿Creen que es innovador el proyecto? ¿Por qué?

Si, entendiendo como innovación una nueva forma de hacer las cosas/procesos/productos e incluyendo el término de sostenibilidad como llenar las necesidades del ahora sin comprometer los recursos de las generaciones futuras, si se puede decir que nuestro proyecto es innovador. Primero, es un nuevo método de captación de aguas lluvias y en un futuro estas mismas aguas se pueden purificar o filtrar para darle un segundo uso y no necesariamente debe ser consumirla como agua potable, sino que puede ser para lavar autos, cocinar, lavar ropa, bañarse, etc. Segundo, es una forma nueva de cuidar el sistema de alcantarillado y de disminuir el flujo de agua que llega a estas para evitar inundaciones, fugas de agua, daño a tuberías, etc.

  • ¿Cómo puede generar disrupción y en qué áreas o mercados?

Por medio de una renovación completa de la forma de crear el sistema urbano de alcantarillas por uno que sea sostenible como son los jardines de bioretención. Este tipo de sistemas pueden ser competitivos en la empresa privada en construcciones de residenciales y condominios que necesitan un sistema de alcantarillado y por la parte pública en licitaciones de los diferentes ministerios del Gobierno de El Salvador como el Ministerio de Obras Públicas y el Ministerio de Medio Ambiente. Además, puede ser instruido en el área educativa del país para generar mano de obra calificada en la construcción de este tipo de sistema de alcantarillas e instruir a la población sobre la importancia de estos.

  • Si fuera a llevarse a cabo, ¿qué impacto podría generar?

Primero, se disminuiría las inundaciones en las zonas donde este tipo de proyectos sea implementado. En El Salvador, el Ministerio de Obras Públicas implemento un tipo de sistema urbano de alcantarillado sostenible en el límite entre San Salvador y Santa Tecla con el fin de disminuir las inundaciones y beneficiar directamente a más de 35,000 habitantes de la zona más los automovilistas y peatones que circulaban por la zona, generando así un impacto positivo. Es precisamente lo mismo que se quiere generar con los jardines de bioretención.

Además, se estaría creando la posibilidad de captar agua lluvia que puede ser filtrada y purificada para darle un segundo uso. Si bien es cierto, esto todavía no se ha desarrollado, pero se abren las puertas a crear esta innovación de purificación de aguas lluvias y tener a disposición de la población más recurso hídrico.

Presentación final[edit | edit source]

El video de la presentación final de este proyecto se encuentra en el siguiente enlace: [3]
