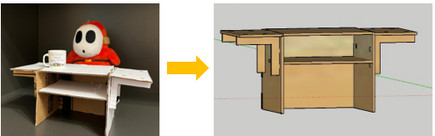

Prototipo del producto. Fuente: Elaboración propia
Device data
Design files Media:Mesa_final_2.pdf
Hardware license CERN-OHL-S
Certifications Start OSHWA certification
Project data
Location La Libertad, El Salvador
Status Prototipo
Completed 2022
Cost 162
Uses vivienda, hogar
Instance of Mesa
OKH Manifest Open Know-How Manifest Download
Upload your project too!

DIY Desk and Table es una opción innovadora para optimizar el espacio en los hogares, además, provee un área de trabajo digna para aquellas personas que lo requieran. Este proyecto es una contribución al plan Techo, el cual consiste en la creación de viviendas en comunidades bajo condiciones de pobreza.

Descripción[edit | edit source]

Un escritorio/mesa a la que se le pueden adaptar piezas adicionales para aumentar su área útil de trabajo, de esta forma, se le puede dar múltiples usos, tales como: escritorio para estudiar, escritorio de trabajo, entre otros. Ha sido diseñado para resolver distintas necesidades de las familias, en donde los niños pueden tener un área de estudio en casa y los padres un área de trabajo más cómoda. Para su ensamblaje no se requieren herramientas, ya que se arma como un rompecabezas. De esta manera, se proporciona un espacio para que todo el hogar pueda poner en marcha su intelecto y sus actividades cotidianas.

Problema[edit | edit source]

Actualmente en El Salvador muchas casas poseen espacios muy reducidos, por lo tanto, es necesaria la existencia de distintos muebles que logren cumplir con dos necesidades: ocupar poco espacio y maximizar la utilidad. Con base en esta problemática se plantea la siguiente hipótesis de diseño: "El diseño propuesto ayudará a solventar las necesidades académicas o laborales de las personas que viven en las casas elaboradas por Techo". Por lo tanto, se creó una mesa que se ajusta perfectamente a dichas problemáticas; el diseño se caracteriza por utilizar poco espacio, ser prometedor y versátil para su uso. En principio, puede que no cumpla con muchas funciones, sin embargo, es posible adaptarle extensiones al mueble que hace que su superficie aumente. De esta manera, puede utilizarse por toda la familia, por ejemplo, al usarse como escritorio los niños pueden realizar sus deberes escolares y los padres cuentan con un área de trabajo en casa. Asimismo, puede servir como una mesa para compartir diversos momentos en familia.

Propuesta de innovación[edit | edit source]

Este producto solventa, mediante su diseño practico y sencillo, no solamente las necesidades de un mueble para estudiar o trabajar, sino que también brinda un espacio en el que la familia pueda convivir. Asimismo, optimiza, de forma funcional y estética, el espacio en hogares donde este es bastante limitado, mediante un mueble de armado rápido y eficiente, bajo la metodología DIY (Do it Yourself) el cual permite que el consumidor adapte su escritorio de acuerdo a el espacio o necesidad que tenga.

Proceso de diseño[edit | edit source]

Proceso en general[edit | edit source]

Primeramente, se realizó una investigación de mercado que sirviera para elaborar diversos diseños de escritorio/mesa, luego se eligió el más apropiado para iniciar el proceso de prototipado. Con base en el prototipo final, se utilizó SketchUp para modelar el mueble tanto a escala como en tamaño real.

Diseños alternativos[edit | edit source]

Los diseños que sirvieron de inspiración para la elaboración del mueble final, fueron los siguientes:
Muebles vistos en redes sociales:

Muebles vistos en catálogos de tiendas en línea:

Criterios utilizados para el diseño[edit | edit source]

Para la elección del diseño final se buscó un modelo que cumpliera con los siguientes requerimientos:

Criterio   Muy bien   Bien   Promedio Mal Muy mal
Diseño creativo e innovador   x
Fácil de ensamblar x
Llamativo x
Multifuncional x
Aprovechamiento de espacio   x
Impacto positivo en la familia x

Proceso de selección y elaboración[edit | edit source]

Tomando en cuenta todas las posibles opciones, cada uno de los integrantes realizó 3 diseños distintos para el escritorio/mesa, seleccionando el que se muestra enmarcado en la imagen adyacente:

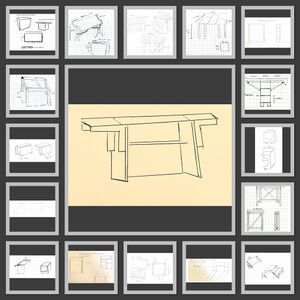

Collage de diseños. Fuente: Elaboración propia

Se seleccionó dicho diseño debido a que se desea una mesa fácil de armar, que en esencia ocupe poco espacio pero a la vez proporcione un área de trabajo amplia cuando se requiera. A su vez, las partes extra son sencillas de ensamblar y le permiten a la mesa tener más funcionalidades que se pueden acomodar a las necesidades de la familia. De esta manera, se prosiguió a realizar los siguientes prototipos:

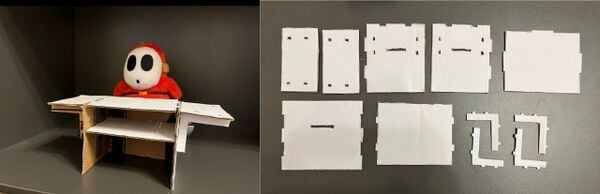

Prototipos iniciales.Fuente: Elaboración propia

Sin embargo, la idea era crear un mueble fácil de ensamblar, como un rompecabezas en 3D. Por esta razón, se realizaron mejoras a los prototipos anteriores y se llegó al prototipo final, el cual sería utilizado para realizar el proceso de digitalización en SketchUp:

Prototipo final. Fuente: Elaboración propia.

Posteriormente, se creó el modelo de corte a escala, el cual se guardó como dxf y se llevó a Make X para realizar el corte láser. Aquí se importó el archivo en el software CorelDraw, el cual permitió la comunicación con el programa Full Spectrum Laser Retina Engrave 3D , donde se modificó la velocidad y potencia del láser para efectuar el corte en MDF. De esta manera, se obtuvo el siguiente resultado:

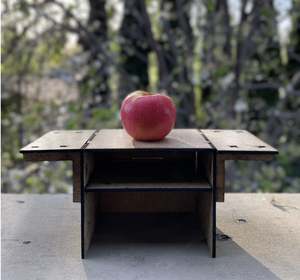

Diseño a escala armado. Fuente: Elaboración propia

Finalmente, luego de que el prototipo fuera un éxito, se realizó el modelo del mueble en tamaño real en SketchUp, el cual se encuentra disponible en la sección de archivos digitales en caso se desee hacer uso de este.

Descripción de la propuesta[edit | edit source]

Bill of materials[edit | edit source]

El escritorio/mesa puede armarse utilizando un solo plywood de 4x8 pies, por ello en la siguiente tabla se muestra un listado de opciones con los precios en los mercados locales y posibles proveedores.

Item Amount Cost per unit Total
Plywood B/B Pino ¾ plg 4x8 pies en Freund 1 USD 56.50 USD 56.50
PLYWOOD B/B OKOUME 3/4 PLG  4X8 PIES en Freund 1 USD 58.25 USD 58.25
Plywood chino b/c 3/4 - 4x8 pies en EPA 1 USD 51.00 USD 51.00

Costos de fabricación[edit | edit source]

El corte de madera en CNC se costeó en Avalon Tech, por un coste de $0.95 por cada minuto que la máquina se encuentre en uso. Por lo tanto, al realizar la cotización, se nos informó que el corte podía tardar aproximadamente 1 hora y 30 minutos, provocando que el costo sea de $85.50,

Archivos digitales[edit | edit source]

Archivos de Sketchup

Archivos de render

Archivos de corte

Corte de mesa real
Corte de mesa real. Fuente: Elaboración propia
Corte de mesa a escala. Fuente: Elaboración propia

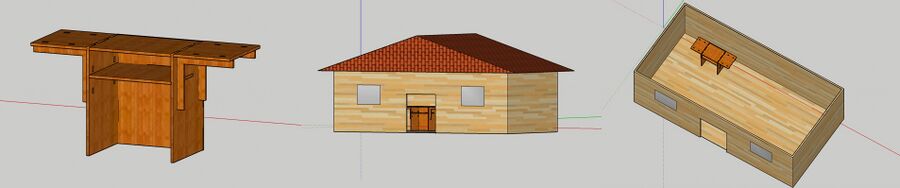

Mesa tamaño real dentro de casa fabricada por Techo.Fuente: Elaboración propia

Fabricación del prototipo[edit | edit source]

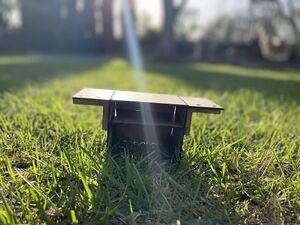

Prototipo de mesa. Fuente: Elaboración propia.

El prototipo seleccionado fue el último de los anteriormente mostrados, debido a su diseño sencillo y práctico para una casa construida por la asociación Techo. Con base en este se realizó el modelo a escala en SketchUp con las siguientes dimensiones: 10 cm de altura, 12 cm de largo sin extensiones, 9.5 cm de ancho y 23 cm de largo con extensiones. El prototipo fue exportado en formato dxf y cortado en Make X sin coste alguno, utilizando material MDF de 3 mm de grosor.

Tomando en cuenta que el prototipo fue un éxito, se procedió a diseñar el modelo a tamaño real, inicialmente con las siguientes dimensiones: 75 cm de alto, 64.5 cm de largo sin extensiones, 65 cm de ancho y 170 cm de largo con extensiones.

Entre algunos problemas que se tuvieron en el diseño en tamaño real, se puede mencionar que en un inicio no se tomaron en cuenta las dimensiones de las casas construidas por Techo, por lo que se creó un producto que al agregarle las extensiones abarcaba mucho espacio. Sin embargo, al reflexionar acerca del espacio disponible, se decidió ajustar lo siguiente:

  1. El largo con extensiones y ancho, fueron reducidos a 147 cm y 52 cm respectivamente, debido a que el modelo era demasiado grande para las dimensiones de las casas construidas por Techo.
  2. Las piezas en forma de L que sostienen las extensiones fueron reducidas en su ancho para dar un aspecto más estético.
  3. Los encajes de las piezas fueron ajustados para un corte en madera de grosor de ¾ pulg o 19 mm.

En cuanto a las limitantes que podría tener el diseño, se pueden mencionar:

  • El precio de la madera utilizada es muy alto y se considera que al conseguir la materia prima directamente de proveedores, en lugar de ferreterías, se podrían reducir los costos.
  • Dado que se trata de un mueble DIY, el proceso de armado puede resultar tedioso y a la vez tomar una cantidad significativa de tiempo para quienes no tengan experiencia en estos proyectos.
  • Se podrían reducir los costos del mueble si en lugar de utilizar las piezas en forma de L se ocuparan bisagras, pues se reducirían los tiempos de cortado. Sin embargo, debido al poco conocimiento que tenía el equipo en cuanto a la fabricación de muebles, se optó por hacerlo como un rompecabezas en 3D. Para quienes deseen replicar el modelo, pueden tomar este aspecto en consideración.

Instrucciones de ensamblaje[edit | edit source]

A continuación, se detallan las intrucciones para montar el producto, las cuales también se explican en el siguiente video.

Instrucciones DIY Desk and Table

Fuente: Elaboración propia

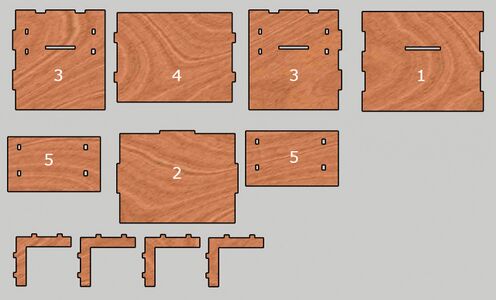

En primer lugar, es necesario reconocer las piezas que se incluyen con el producto, en donde su numeración resulta esencial para seguir las instrucciones de ensamblaje, las cuales son:

Piezas utilizadas para el ensamblaje del producto.Fuente: Elaboración propia

Para armar el mueble sin extender, se deben seguir las siguientes instrucciones.

Por último, dado que es posible ampliar el escritorio para que brinde un mayor área de trabajo, se incluyen 4 piezas en forma de L que sirven de apoyo para sostener las tablas opcionales, estas piezas se meten en los huecos verticales de las piezas #3. Para terminar, se encajan las pestañas superiores en los huecos de las piezas #5, teniendo como producto final la imagen a continuación.

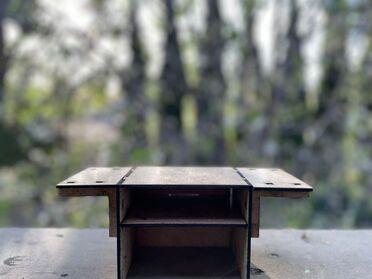

Mueble extendido terminado,Fuente: Elaboración propia

Presupuesto[edit | edit source]

A continuación se presenta el presupuesto, aproximado, para la creación de nuestro mueble DIY en tamaño real:

Item Amount Cost per unit Total
Materiales — Plywood chino b/c 3/4 (18 mm) - 4x8 pies 1 USD 51.00 USD 51.00
Fabricación — Avalon Tech 1 USD 85.50 USD 85.50
Logística — Costo de movilización del mueble 1 USD 25.00 USD 25.00
Grand total USD 161.5EUR 138.46 <br />GBP 117.53 <br />CAD 199.64 <br />MXN 3,356.85 <br />INR 12,050.85 <br />

Conclusiones y recomendaciones[edit | edit source]

El producto cumple con los objetivos propuestos para resolver el planteamiento del problema, debido a que ocupa poco espacio y resulta eficiente para que la familia lo utilice de acuerdo a las necesidades que tengan. Cabe a destacar que el modelo tiene ciertas áreas de mejora, por ejemplo, se puede reducir costos al usar bisagras y no las L's para sostener las extensiones, también se puede facilitar su manejo al incluir ruedas inferiores para el desplazamiento del mueble.

Aprendimos que el proceso de creación de un mueble lleva consigo un sin fin de retos y dificultades, las cuales pueden ser resueltas a través de las diferentes metodologías aprendidas en clase como: preparación de diseños , creación de prototipos, modelado en SketchUp y la elaboración de un FMEA para identificar los problemas que puede llegar a tener el producto.

Por un lado, una de las principales recomendaciones, sería incluir un impermeabilizante a la madera, para que esta tenga un periodo de duración más elevado, debido a que la humedad, plagas y el calor, pueden dañar el material aún cuando este se cuide, lo que podría reducir la confiablidad en cuando a la duración del producto. Por otro lado, un posible cambio en el diseño del escritorio sería que, en lugar que su estructura este apoyada directamente en el suelo, esta tenga patas que lo sostengan. De esta forma, se evitarían daños al momento de moverlo.

Finalmente, a través de todo el curso, hemos aprendido que el diseño y creación de productos avanza y mejora exponencialmente si este es compartido libremente con otras personas. Por tal motivo, se deja dicho diseño a la disposición de todas las personas que se encuentren interesadas en muebles, para que puedan utilizarlo y tener su propio escritorio e, incluso, hacer sus propias modificaciones que puedan mejorar la funcionalidad y utilidad de dicho producto.

Presentación final[edit | edit source]

En este video se presenta el pitch del producto.

Presentación de DIY Desk and Table

Fuente: Elaboración propia
