Prototipo Cuna/Escritorio cortado con láser.
Project data
Location La Libertad, El Salvador
Status Prototipo
Completed 2022
Cost 100
Uses vivienda, hogar
Instance of Mesa
OKH Manifest Open Know-How Manifest Download
Upload your project too!

Este proyecto consiste en realizar un mueble multifuncional que sea práctico para familias que residen en viviendas mínimas patrocinadas por TECHO El Salvador. Ha sido creado como proyecto final de la materia Taller de Innovación y Fabricación Digital de cuarto año de Ingeniería de Negocios de la Escuela Superior de Economía y Negocios.

Descripción[edit | edit source]

El producto realizado consiste en una cuna que también puede ser utilizada como escritorio. El objetivo es el aprovechamiento máximo del espacio del inmueble y complementar las necesidades básicas de las personas que residen en este.

Problema[edit | edit source]

Las viviendas mínimas que patrocina TECHO El salvador están destinadas a personas de escasos recursos. Se busca mejorar las condiciones de vivienda a través de proyectos de construcción. Se pretende crear un mueble multifuncional que solucione alguna de las deficiencias que estas presentan. Algunos ejemplos de este tipo de diseños son:

Un centro de mesa que tiene un compartimiento de almacenamiento en su interior. En este se podría guardar una cantidad considerable de cosas.

Una mesa extensible podría ser bastante útil y práctica en espacios pequeños, pues se ajusta dependiendo de la cantidad de personas que la utilice.

Los diseños de la línea de muebles transformables de IKEA, en concreto el UTÅKER, que lo describen como el mejor compañero para los pisos pequeños con tendencia a recibir visitas.

Proceso de diseño[edit | edit source]

La primera parte del proceso de diseño fue la investigación de productos similares, los cuales se toman de base para mejorarlos, luego se realizó una lluvia de ideas para elegir el que se consideraba más viable, se hicieron los modelos 2D Y 3D y cortó en láser para reflejar cómo se vería en la vida real

Entre los criterios que se han considerado para este proyecto están los siguientes:

  1. Las viviendas tienen un espacio útil de construcción de 6m x 3m
  2. El mueble tiene que ser fácil de ensamblar y desarmar, de bajo costo, fácil de instalar y verdaderamente útil para las personas que lo ocupen.
  3. El material de construcción debe ser resistente y duradero.
  4. Se toma en cuenta el clima del país, específicamente el de las comunidades donde Techo trabaja, esto para escoger un material que no se infle u oxide, dependiendo del ambiente.
  5. Se discutió con miembros y voluntarios de TECHO ESEN para escuchar sus recomendaciones e ideas, ya que ellos han tenido un mayor acercamiento a las comunidades.

El proceso de selección y elaboración fue un poco extenso. La idea inicial era muy diferente, se pensaba crear una mesa que podría convertirse en cama. Sin embargo, se nos hizo saber que algunas de las deficiencias que tienen las comunidades son relacionadas al almacenamiento, la falta de un espacio designado para los estudiantes y las dificultades porque no existían comodidades destinadas a bebés. En estas comunidades hay un comedor integral y casi siempre las personas poseen un colchoneta para dormir, entonces nuestra idea quedaba descartada. Por lo tanto, se decidió abarcar dos de estas preocupaciones creando una cuna que podía ser utilizada como escritorio. Esta propuesta cumple con la facilidad de armarlo y manipularlo para su uso que se buscaba, abarca menos espacio que la idea anterior y provee un espacio único y privado para el estudio y para el cuido de un bebé.

piezas

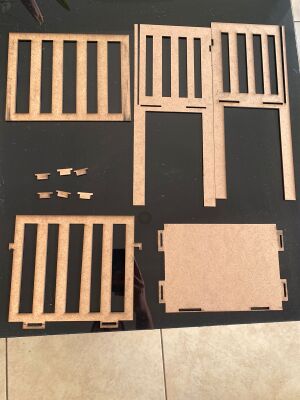

Piezas para ensamblar

Primero se realizó una lista con todas las ideas de diseño, después se realizaron diseños alternativos en papel y se analizaron las ventajas y desventajas de cada diseño, a partir de ello se eligió la propuesta final. Fue bastante dificil diseñar un mueble que no necesitara de conocimientos básicos de construcción, la mayoría necesitaría tornillos o clavos para unir las piezas, por lo tanto se idearon uniones realizadas con el mismo material de la cuna/escritorio. El resultado fue una cuna/escritorio de 11 piezas, 4 de ellas con las paredes de la cuna, una de ellas es removible, 5 piezas de unión y la última es la base.

Descripción de la propuesta[edit | edit source]

Listado de materiales[edit | edit source]

Para las etapas de diseño, fabricación y elaboración del mobiliario se plantearon diferentes materiales con los cuales se podría llevar a cabo dicho elemento, con el fin de que el seleccionado fuera: fácil de manejar, liviano, resistente y que permitiera que las piezas se ensamblaran perfectamente, dado que el mobiliario no incluirá mayores piezas adicionales. Después de las investigaciones pertinentes se seleccionó el Plywood de 3/4 de pulgada (18 mm) y un barniz para mejorar su acabado. A continuación se muestra el detalle:

Item Amount Cost per unit Total
Plywood — EPA 2 USD 51.00 USD 102.00
Barniz — EPA (De uso opcional) 1 USD 6.95 USD 6.95
Grand total USD 108.95EUR 92.88 <br />GBP 78.84 <br />CAD 133.92 <br />MXN 2,251.80 <br />INR 8,083.80 <br />

Costos de fabricación[edit | edit source]

Para la fabricación del mobiliario se determinaron dos posibles métodos de corte:

  1. Corte láser: dado que es necesario contar con maquinaria y experiencia para realizar este tipo de corte, el estimado se calcula dependiendo de la cantidad de minutos que la maquina emplee en realizar el corte. Debido a la facilidad de los cortes y a que no incluye grabado, el costo estimado es de $70.00
  2. Mano de obra de carpintero: El costo de mano de obra de un carpintero se estima en un total de $35.00, pues los tipos de corte escogidos son fáciles y las medidas no representan mayor dificultad, esto obtenido a partir de consultas a un experto.

De cara a que este mobiliario busca diseñarse, fabricarse y ensamblarse de la forma más barata, resistente y fácil posible; se recomienda a TECHO utilizar los servicios comunes como lo es la mano de obra de un carpintero, pues sus costos son un 50% más bajos que al realizar el corte láser y dado el enfoque del proyecto es importante realizar la menor cantidad de gastos posibles.

Archivos digitales[edit | edit source]

Los archivos digitales del producto se encuentran en un archivo de One Drive.

Fabricación del prototipo[edit | edit source]

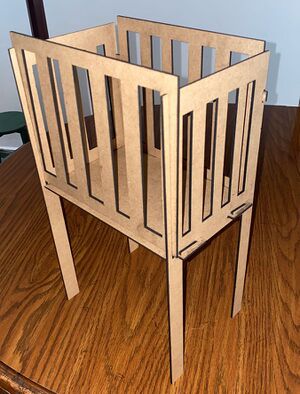

El prototipo presentado es un propotipo realizado a escala. Está hecho del material MDF y fue realizado a través de corte láser. El tamaño real de la cuna/escritorio es de 81x144x60. El artefacto diseñado cuenta con piezas hechas en un enfoque 2D por facilidad y esas piezas fueron unidas en un documento 3D para corroborar el ensamblaje y buen funcionamiento.

La versión final del producto será mas grande, muchas de las máquinas de impresión no tienen la capacidad para realizar cortes de gran tamaño, por lo tanto, se tienen que considerar otras alternativas de fabricación, en nuestro caso, la reducción de tamaño para la impersión del producto fue alrededor de casi tres veces su tamaño real (27x48x20), por suerte, se puede apreciar cada detalle que este contiene, ya sea para su ensamblaje o manipulación de uso diario,

Las limitantes siempre están presentes, hacer mención del presupuesto es algo muy acertado, ya que, si se tiene mayor holgura de presupuesto, podrían trabajar con mejores materiales, más resistentes, principalmente.

Instrucciones de ensamblaje[edit | edit source]

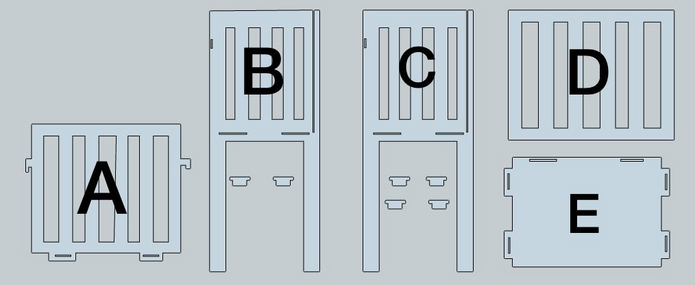

Nomenclatura para las piezas. NOTA: las piezas pequeñas de ensamblaje no están identificadas ya que son 6 y son todas iguales.
1
Verificar que las piezas se encuentren del lado correcto.
2
Insertar las pestañas de la pieza E dentro de las piezas B y C.
3

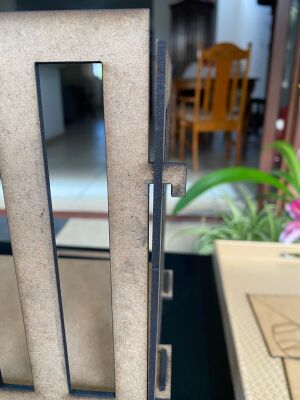

Insertar las pestañas de la pieza A dentro de B y C. Verificar que esté del lado correcto.
4
Insertar las dos pestañas inferiores de la pieza A dentro de los espacios de la pieza E.
5

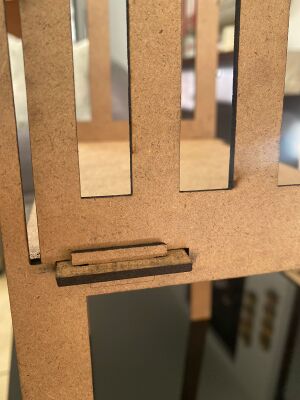

Asegurar todas las pestañas con las piezas de ensamble.
6

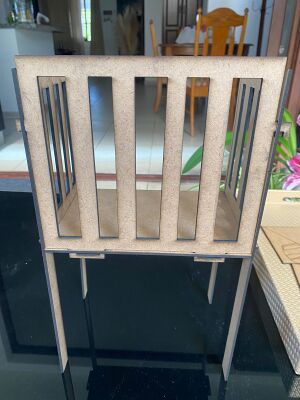

Finalmente, colocar la pieza D en los huecos de B y C, esta pieza es la que será la diferenciadora entre cuna y escritorio, es por esto que se ha dejado de forma corrediza.

Presupuesto[edit | edit source]

Para la elaboración de un prototipo, se tomaron en cuenta diversos factores, tales como:

  • Materiales
  • Fabricación
  • Logística

A continuación, se detalla cada uno de ellos, tomando en cuenta cantidades, el costo del corte láser, entre otros.

Item Amount Cost per unit Total
Tabla — Mismo material que el propuesto para su fabricación, pero en menor cantidad. 0 USD 51.00 USD 0.00
Fabricación — Costo de corte láser 1 USD 35.00 USD 35.00
Logística — Costo de movilización en galones de gasolina 2 USD 4.31 USD 8.62
Barniz (opcional) 0 USD 6.95 USD 0.00
Tabla MDF — EPA (Considerada en lugar del material original por su bajo costo) 1 USD 9.50 USD 9.50
Grand total USD 53.12EUR 45.58 <br />GBP 38.69 <br />CAD 65.72 <br />MXN 1,105.05 <br />INR 3,967.05 <br />

Meta: (1 tabla de presupuesto)

Conclusiones y recomendaciones[edit | edit source]

Algunas observaciones están basadas en la resistencia, la durabilidad, el costo del material con el que fue elaborado el producto y recomendaciones para la mejora proceso de diseño y productivo.

  • El MDF o Medium Density Fiberboard es especialmente resistente a la torsión y a los impactos perpendiculares a las caras de los tableros.
  • Las superficies del producto permiten la utilización de barnices y pinturas a base de disolventes, por lo que es bastante práctico para su uso en hogares.
  • Su precio es menor comparado al de la madera, lo que lo hace ideal para proyectos cuyo presupuesto es limitado.
  • A pesar de que se trata de un mueble estable por su diseño, utiliza un ensamble a base de "pestañas" por lo que se recomienda agregar una mayor cantidad de estas para aumentar su seguridad o preferir la adhesión de las piezas a partir de otros métodos de ensamble sin tornillos como los empalmes de espiga y/o encajes

Presentación final y Video[edit | edit source]

La presentación final del producto contiene la información más relevante del proceso y resultados del proyecto. El video posee un breve resumen del proceso de creación y diseño del mobiliario, además de algunas recomendaciones y consideraciones finales.
