▼Esta página forma parte del curso de Principia de 2017 ENGR242: Tecnología de impresión 3D. Ahora se puede editar libremente , así que no dudes en mejorarla.

Si alguien conoce una forma más sencilla de hacerlo, por favor, añádala a continuación.

• Inkscape : un editor de gráficos vectoriales de código abierto , con capacidades similares a las de Illustrator, CorelDraw o Xara X, que utiliza el formato de archivo estándar Scalable Vector Graphics (SVG) del W3C.
• OpenSCAD : el modelador CAD 3D sólido para programadores.

1. Obtén una imagen 2D y ábrela en Inkscape (o dibújala en Inkscape).
2. Conviértelo en una ruta (si funciona, deberías ver un montón de cuadrados grises).
   1. Si se trata de una imagen encontrada, vaya a Ruta → Rastrear mapa de bits - Mayús+Alt+B
   2. Si lo dibujaste, ve a Ruta → Objeto a ruta o haz clic en Mayús+Ctrl+C.
3. Seleccione todos los nodos → vaya a Editar → Seleccionar todo o Ctrl+A
4. Si desea una alta resolución (líneas curvas), haga clic en el botón de la izquierda "insertar nuevos nodos en los segmentos seleccionados" (puede hacerlo tantas veces como desee; 2 o 3 veces se obtienen curvas bastante suaves en la mayoría de las imágenes).

5.

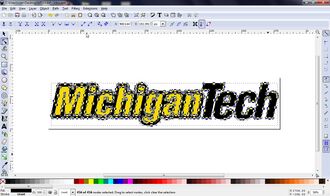

   A continuación, haga clic en el botón "Convertir segmentos seleccionados en líneas" (vea la captura de pantalla; si no ve los botones, pulse F2).
6. Archivo → Guardar como archivo dxf
7. Guarda el archivo en tu directorio de OpenSCAD o muévelo después de guardarlo.
8. Iniciar OpenSCAD
9. Utilice el comando de importación en el directorio donde lo guardó. Si no está en su propio ordenador (por ejemplo, el ordenador de Principia), utilice:import(file="\\\\principia.edu\\home\\My Pictures\\filename.dxf", convexity=3);
10. Entonces puedes usarlinear_extrude();
11. Compílalo y renderízalo (F6)
12. Guardar como STL para imprimir: Haga clic en Diseño → Guardar como STL (esto puede tardar un tiempo dependiendo de la complejidad del objeto).
13. Ábrelo en tu software de impresión 3D favorito e intenta imprimirlo.
14. Si desea importar un archivo STL a OpenSCAD:import("name-of-file.stl",convexity=3);

Para un objeto del mundo real, como una fotografía, una alternativa es utilizar un grupo de imágenes/fotografías tomadas desde un ángulo ligeramente diferente y con distintos puntos de enfoque.

Utilizando el software de código abierto VisualFSM, puedes convertir la colección de imágenes en una nube de puntos 3D, que luego podrás editar en Meshlab antes de imprimir. Aquí tienes un tutorial sobre cómo hacerlo.

Gratuito pero no de código abierto: http://www.selva3d.com . Sube tu archivo y se convertirá a STL en 3 pasos, sin necesidad de descargar ningún software.

Otra alternativa gratuita, pero no de código abierto, es http://web.archive.org/web/20170401174609/http://www.123dapp.com/catch
