Basic rainwater collection calculations/fr
Cette page décrit quelques calculs mathématiques de base permettant de déterminer le potentiel de collecte d'un systèmede récupération des eaux de pluie .
calculs de recouvrement
V=R×UN×k×e
Où:
| Symbole | Description | Unités | Notes |
|---|---|---|---|
| V | Volume de la collection | gal/temps ou m 3 /temps | Utilisez ceci pour vous aider à déterminer la taille du réservoir. |
| R | Précipitation | pouces/temps ou mm/temps | Collectez ces données ou trouvez-les à partir de données climatiques existantes. |
| UN | Empreinte au sol de la surface de collecte | pi² ou m² | Il s'agit de la surface horizontale projetée de la zone de collecte. Pour une maison rectangulaire, multipliez la longueur par la largeur. |
| e | Efficacité de la surface de collecte | sans unité | .75 sol, .8 moyenne, .95 métal [ 1 ] |
| K | Conversion | 7,48 gal/pi³ ou SI | Vous pouvez également combiner la conversion 1 pied/12 pouces pour les données de précipitations ici. |
Exemple américain

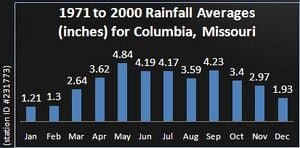

Déterminer le volume total en mars d'une maison de 1900 pieds carrés avec un toit en bardeaux incliné à Columbia, Missouri :
- V=R×UN×k×e
- Volume total de mars =
Exemple SI
Une maison de 100 mètres carrés avec un toit en béton à Saint-Domingue, en République dominicaine, peut potentiellement collecter 13 050 litres (3 447 gallons) au cours du mois de juillet :
- V=R×UN×k×e
- Volume total de juillet = 10 062 litres pour le mois
Calculatrice de tableur
Voici un lien vers un tableur qui prend en compte la taille de la cuve et la consommation d'eau. Ce tableur utilise comme données d'entrée les précipitations, la surface de captage, l'efficacité du matériau de toiture et la consommation afin de calculer les quantités d'eau à collecter et d'émettre des alertes si les besoins dépassent la capacité d'approvisionnement pour un mois donné ou si cette capacité diminue.
Calculatrice en ligne
Un calculateur de récupération d'eau de pluie facilite la conception d'un système de captage d'eau pluviale. Les instructions d'utilisation et les bases de tous les calculs sont disponibles sur la page Calculateur de récupération d'eau de pluie .
Un autre outil utile est le calculateur de récupération d'eau de pluie de Good Calculators, qui permet d'estimer le potentiel de collecte d'eau de pluie sur une année civile à partir des données pluviométriques mensuelles historiques. Ce calculateur utilise les données pluviométriques moyennes sur 30 ans du National Climatic Data Center (NCDC) pour la zone concernée.
Conseils
- Il est important de noter que ce calcul peut être effectué par an, par mois, par jour, etc. Les erreurs sont dues à une faible résolution temporelle, car le réservoir se remplit grâce à la pluie et se vide en cours de cycle. Les hautes résolutions temporelles sont difficiles à obtenir et nécessitent davantage de calculs.
- Pour un calcul rapide, vous pouvez utiliser la règle empirique de 0,5 gallon par pied carré par pouce de pluie . [ 2 ]
- Pour obtenir un chiffre encore plus rapide, vous pouvez utiliser les unités SI avec ce calcul : l’efficacité du toit (par exemple 0,8) en litres par m² de toit (équivalent à 0,8 mm de pluie). [ 3 ]
Prochaines étapes
- La feuille de calcul pourrait être développée pour :
- Faites de votre mieux pour déterminer la taille optimale du réservoir.
- Calculer le délai de rachat en fonction du coût du système et du coût de l'eau.
- Cela devrait également inclure un exemple de métrique plus simple.
- Plus de liens vers des données sur les précipitations mondiales
- Tableau des coefficients d'efficacité de la collecte des eaux pluviales pour différents matériaux de toiture.
- Une page qui présente les bases à l'aide de dessins simples.
calculs de dimensionnement des canalisations
Des tuyaux de diamètre trop petit empêcheront l'eau de circuler suffisamment rapidement dans le système.
Règle générale : 1 cm² de section transversale de gouttière par m² de surface de toit. [ 4 ]
Une autre méthode consisterait à utiliser des tableaux de dimensionnement/friction des tuyaux pour trouver un niveau de friction acceptable.
Exemple
En utilisant une règle empirique : pour un 23m 2, la taille minimale du tuyau est de 23 cm 2 .
- Conversion en diamètre à partir de l'équation deUNreun=Π×(Djeunmeter2)2, donne :
- Djeunmeter=2×UNreunΠ
- 2×23cm2π=5.41cm
- La conversion en pouces donne :
- 5.41cm×1jen2,54cm=2.13jen
Il convient donc d'utiliser un tuyau d'un diamètre minimal de 2,13 pouces. Le diamètre le plus courant répondant à cette exigence est de 2,5 pouces.
calculs de première chasse
En raison de la contamination du toit, le premier volume d'eau de pluie doit être détourné du réservoir de stockage. En règle générale, la contamination est réduite de moitié pour chaque millimètre de pluie évacué. [ 5 ]
- Calcul : mètres carrés (surface du toit) X facteur de pollution [ 5 ] = litres à détourner.
ou
- Règle empirique basée sur le temps : détourner les 10 premières minutes de pluie. Averse par minute * 10 minutes = volume à détourner
ou
- Règle empirique basée sur la surface : 0,41 litre par mètre carré de toit [ vérification nécessaire ] OU 10 gallons pour 1 000 pieds carrés de toit [ 6 ]
Vous trouverez ci-dessous un lien vers un calculateur de volume et de longueur de première chasse d'eau basé sur la dernière règle empirique.
Liens externes
Références
- ↑ Tim Dower chez Rooftop Efficients
- ↑ Ce 0,5 gal par pied carré par pouce de pluie suppose une efficacité de toiture d'environ 0,8, car 1 po * 1 pi/12 po * 1 pi 2 * 7,48 gal/pi 3 * 0,8 = 0,499 gal.
- ↑ Cette valeur d'efficacité de toiture exprime le débit en litres par mètre carré [L/m²] et correspond à une hauteur d'eau de [mm]. Si l'on verse 1 litre d'eau dans une boîte en verre de 1 m x 1 m (1 L/m²), la hauteur d'eau sera de 1 mm. Le système international d'unités (SI) est très pratique ! 1 mm × 1/1000 m/mm × 1 m² × 1000 l/m³ × 0,8 = 0,8 litre. Remarquez que la conversion de m en mm s'annule avec la conversion de l en m³.
- ↑ Collecte des eaux pluviales pour l'approvisionnement domestique. Gould, John et Niessen-Petersen, Erik. ITDG Publishing 2003. Page 75.
- ↑Aller à :5.0 5.1 http://web.archive.org/web/20101125005317/http://eprints.libr.port.ac.uk:80/archive/00000083/
- « Une règle générale pour la récupération des premières eaux de pluie est de prélever au minimum 10 gallons (environ 38 litres) par tranche de 1 000 pieds carrés (environ 93 m²) de surface de collecte. Toutefois, le volume des premières eaux de pluie varie en fonction de la quantité de poussière présente sur le toit, laquelle dépend du nombre de jours secs, de la quantité et du type de débris, de la présence d'arbres et de la saison. » Extrait du Manuel texan de récupération des eaux de pluie, 2005, p. 8.
