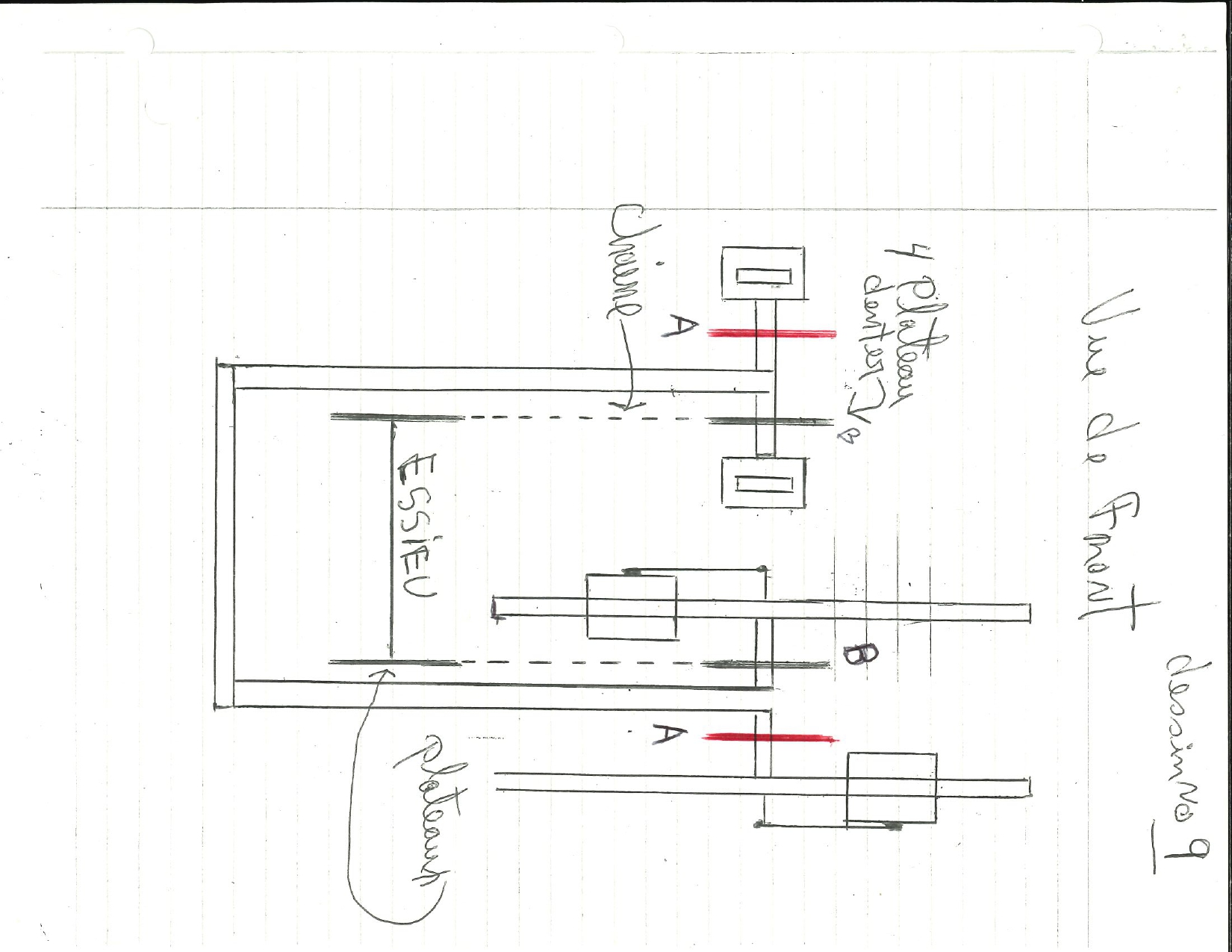

CHAPITRE 9 : Vue de face et architecture mécanique interne (Dessin N° 9) | La révélation de la mécanique interne : Ce chapitre apporte une clarification géométrique essentielle en changeant de perspective. Grâce à cette vue de face, nous localisons précisément tout ce qui n'apparaît pas de profil, permettant au lecteur de découvrir la mécanique interne et la superposition réelle de l'appareil. La disposition de l'essieu et des pignons : La vue de face met en évidence la répartition spatiale des composants le long de l'essieu principal. Elle révèle l'alignement des quatre pignons dentés (marqués A et B) et la disposition des chaînes de transmission. Grâce à cette vue, on comprend également clairement comment les questions de dégagement spatial et d'interférence de mouvement ont été résolues. | CAPÍTULO 9: Vista frontal y arquitectura mecánica interna (Dibujo No. 9) | La revelación de la mecánica interna: Este capítulo proporciona una aclaración geométrica esencial al cambiar de perspectiva. A través de esta vista frontal, localizamos con precisión todo lo que no aparece de perfil, permitiendo al lector descubrir la mecánica interna y la estratificación real del dispositivo. La disposición del eje y los piñones: La vista frontal resalta la distribución espacial de los componentes a lo largo del eje principal. Revela la alineación de los cuatro piñones dentados (marcados como A y B) y la disposición de las cadenas de transmisión. Gracias a esta vista, también queda claro cómo se han resuelto los problemas de espacio libre espacial e interferencia de movimiento. | SURA YA 9: Mtazamo wa Mbele na Usanifu wa Ndani wa Kimitambo (Mchoro Na. 9) | Ufunuo wa Mitambo ya Ndani: Sura hii inatoa ufafanuzi muhimu wa kijiometri kwa kubadilisha mtazamo. Kupitia mtazamo huu wa mbele, tunapata kwa usahihi kila kitu ambacho hakionekani kwa wasifu, ikimruhusu msomaji kugundua mitambo ya ndani na safu halisi ya kifaa. Mpangilio wa Ekseli na Sproketi: Mtazamo wa mbele unaangazia usambazaji wa nafasi wa vipengele kando ya ekseli kuu. Inafichua mpangilio wa sproketi nne za meno (zilizowekwa alama A na B) na mpangilio wa minyororo ya upokezaji. Shukrani kwa mtazamo huu, ni wazi ajalishi jinsi masuala ya kibali cha nafasi na uingiliaji wa harakati yameondolewa.
