Les phénomènes d'instabilité peuvent être observés de manière pratique en utilisant le kit imprimé en 3D qui contient tous les outils et connexions nécessaires pour créer différents boîtiers de manière simple et amusante. Vous pouvez trouver les fichiers pour l'impression 3D ici : www.thingiverse.com/thing:5421837

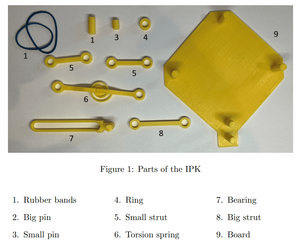

Les instructions d'utilisation pour la représentation de chaque cas sont expliquées dans les sections suivantes. Le kit de phénomènes de stabilité élastique (ESPK) contient différentes parties présentées comme suit :
Bifurcation symétrique stable avec l'ESPK
Le cas stable symétrique peut être représenté par les items : 9 (Board) ; 6 (ressort de torsion); 7 (Roulement).
Le ressort de torsion (6) est placé d'un côté à la planche (9) position 1 et de l'autre côté au palier (7) qui est déjà placé à la planche (9) position 3. En poussant l'élément 7 il est possible d'observer un cas stable symétrique.
Bifurcation asymétrique avec l'ESPK
Le cas stable asymétrique peut être représenté par les items : 9 (Board) ; 8 (grande jambe de force); 1 (un élastique); 2 (grosse broche).
En poussant sur l'élément (2) en direction de la jambe de force, on observe le cas asymétrique. Pour le chemin stable, la jambe de force doit être déviée afin que l'élastique soit un peu étiré. Pour le chemin instable, la jambe de force doit être légèrement déviée dans l'autre sens.
Point limite de bifurcation avec l'ESPK
Le cas Limit Point peut être représenté par les items : 9 (Board) ; 1 (élastiques); 5 (deux petites entretoises) ; 3 (petite broche); 7 (Roulement).
Les petites entretoises (5) qui sont reliées au petit axe (3) et placées sur la planche (9) d'un côté et dans le roulement (7) de l'autre côté. Les élastiques (1) sont placés de la broche médiane à chaque broche extrême.
La force doit être appliquée à l'union des petites entretoises (5) en poussant jusqu'à ce que la structure s'enclenche de l'autre côté.
